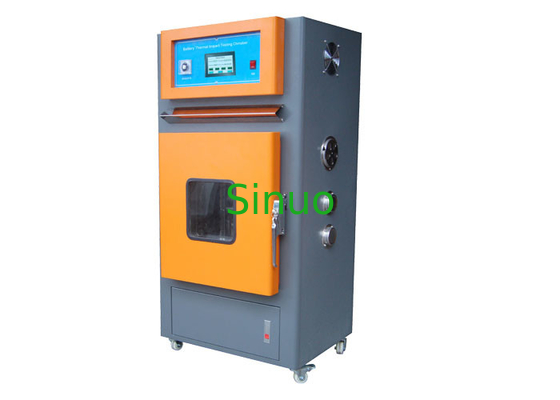

200 ℃ Powietrze w piekarniku Sprzęt do testowania baterii Obudowa baterii Test naprężeń cieplnych

Obudowa baterii IEC62133 Sprzęt do testowania obciążenia termicznego 200 ° C Piekarnik z cyrkulacją powietrza

Przegląd:

Sprzęt do badania udaru cieplnego akumulatora, zwany także komorą testową nadużycia termicznego akumulatora, przyjmuje układ cyrkulacji gorącego powietrza, symulując akumulator umieszczony w komorze wysokotemperaturowej z wymuszonym powietrzem, podnosząc temperaturę do ustalonej temperatury badania i utrzymując określony czas na pewna szybkość ogrzewania. Może zapewnić równomierny rozkład temperatury pracy.

Zgodny ze standardami:

Jest zgodny ze standardem IEC62133: 2017, punkt 7.2.3, 7.3.5, IEC62133: 2012, punkt 7.3.5, 8.2.2, 8.3.4, IEC61960, IEC60086-4, punkt 6.5.7, IEC 60086-1 itp.

Parametry techniczne:

Zakres temperatury	Temperatura otoczenia ～ 200 ℃ (sterowalna)
Dokładność kontroli	± 0,5 ℃
Rozłóż temp.	± 2,0 ℃ (bez obciążenia)
Tempo wzrostu temperatury	5 ℃ ± 2 ℃ / minutę (RT ～ 150 ℃)
Metoda kontroli	Sterowanie za pomocą ekranu dotykowego PLC
Wymiar pomieszczenia roboczego	Szer. 600 x gł. 500 mm x wys. 600 mm
Wymiar zewnętrzny	W940X D780 X H1620mm
Materiał komory wewnętrznej	Stal nierdzewna, czysta i gładka komora wewnętrzna, łatwa do czyszczenia, o wysokiej odporności na korozję. Cały materiał wewnętrzny z materiałem przyjaznym dla środowiska, między lufą bez spawania łukiem argonowym
Materiał zewnętrznej komory	Blacha stalowa malowana proszkowo (grubość 1,5 mm)
Dolny	Zainstalowany z kółkami
Okno obserwacyjne	Szkło hartowane z tarczą bezpieczeństwa.
Materiał izolacyjny	Wełna szklana o wysokiej gęstości, dobrze izolująca, najlepiej zapewnić izolację temperaturową. Z silikonowym uszczelnieniem odpornym na wysokie temperatury, długo wytrzymuje wysoką temperaturę powyżej 300 stopni.
Źródło prądu	AC 220 V ± 10%, 50 Hz lub 110 V, 60 Hz (można dostosować)
Moc grzewcza	Około 3 kW
Obraz monitorujący ekran dotykowy

System zasilania powietrzem:

1. Konstrukcja obiegu wymuszonego przenoszenia powietrza. Źródło powietrza generowane przez silnik cyrkulacyjny napędzający koło i wymusza przepływ powietrza przez nagrzewnicę w celu przeniesienia gorącego powietrza do komory suszącej, podczas gdy zużyte powietrze może być wdychane do kanału powietrznego jako źródło powietrza i ponownie ogrzewane. W ten sposób redukuje się straty energii i zapewnia równomierny rozkład temperatury w komorze. W przypadku zakłócenia otwierania lub zamykania drzwi, ten system transportu i cyrkulacji powietrza może szybko odzyskać wartość temperatury roboczej.

2. Silnik odporny na wysokie temperatury o długiej osi, moc 1HP50Hz

3. Dmuchawa typu turbo z wieloma wirnikami, wysoka wytrzymałość, zainstalowana wewnątrz z regulowaną płytą przepływu powietrza, sprawia, że ​​kanał powietrza jest płynny.
