Szczegóły Produktu:
Zapłata:
|
Fala pulsacyjna: | Półfalowa fala sinusoidalna | Szczytowe przyspieszenie: | 150 ~ 20000 m / s2 |
---|---|---|---|
Czas trwania impulsu: | 0,6 ~ 20 ms | Max. Częstotliwość uderzeń: | 80 razy / min |
Max. Wysokość uderzenia: | 1500 mm | Max. Ładowność: | 10 kg |
High Light: | sprzęt do badania rozładowania akumulatora,generator wibracji o wysokiej częstotliwości |

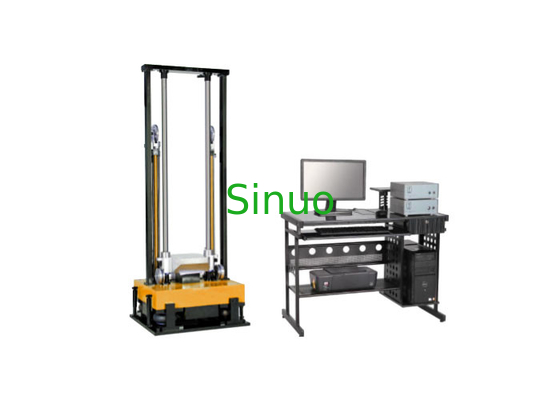

IEC62133 Baterie Ogniwa 20000 m / s2 Przyspieszenie mechaniczne System testowania pod kątem ryzyka zderzenia
Przegląd:
Ten w pełni automatyczny system testowania wstrząsów jest przeznaczony do pomiaru i zapewnienia odporności na wstrząsy produktów i opakowań. Może przeprowadzać normalny test uderzeniowy z połową fali sinusoidalnej, fali prostokątnej, fali piłokształtnej itp., Symulować produkty w rzeczywistych warunkach szoku środowiskowego, poprawiając w ten sposób strukturę produktów i opakowań.
Zgodny ze standardami:
Jest zgodny z IEC62133: 2017, punkt 7.3.4, IEC62133: 2012, punkt 7.3.4, IEC60086-4, punkt 6.4.4, IEC 60068-2-29, YD / T 2344.1 itp.
Funkcja:
1. Ten automatyczny system testu uderzeniowego z systemem operacyjnym Windows, łatwy w obsłudze
operacji, operator musi tylko wpisać dane testowe, system automatycznie się skonfiguruje
parametry i sterowanie maszyną, dokończ dokładnie test udarowy.
2. W przypadku przeciwwstrząsowego urządzenia hamującego stół uderzeń swobodnie opada po odbiciu się podkładki fali uderzeniowej,
hydrauliczne uderzenie tłoka hamulca, a tym samym hamowanie stołu amortyzatora, uniknięcie wtórnego wstrząsu i uzyskanie dokładnych danych wstrząsu.
3. Z efektywnym urządzeniem tłumiącym wibracje; w przypadku dużego testera uderzeń, gdy test uderzenia ma dużą chwilową siłę uderzenia, to urządzenie znacznie zmniejszyło uderzenie w podłogę, małe niż 350 × 350 mm nie wymagają specjalnego fundamentu, łatwe do zainstalowania.
4. Cyfrowe ustawienie wysokości uderzenia, stół podnoszenia automatycznie podnoszący, z wysoką dokładnością sterowania i dobrą powtarzalnością.
5. Skonfigurowany z systemem pomiaru wstrząsów, danymi energii uderzenia i falą w czasie rzeczywistym
pokaz.
6. Z generatorem wysokiego przyspieszenia, do małych próbek testowych, które wymagają wysokiej
test uderzenia przyspieszenia, w stanie naprawić generator wysokiego przyspieszenia na stole uderzeń, można go uzyskać
wyższe przyspieszenie niż tester uderzeniowy serii IS zgodnie z zasadą transferu energii uderzenia. W przypadku próbki mniejszej niż 200 × 200 mm wymagania dotyczące testowania są następujące: przyspieszenie szczytowe 5000-50000 m / s2, czas trwania przyspieszenia 0,2 ~ 1 ms.
Główne parametry techniczne systemu testu uderzeniowego:
Max. Ładowność | 10 kg (można dostosować) |
Wymiary ławki | 200 mm x 200 mm (można dostosować) |
Fala pulsacyjna | Półfalowa fala sinusoidalna |
Shock Peak Acceleration | Półfalowa sinusoidalna fala: 150 ~ 20000 m / s2 |
Czas trwania impulsu | Półfalowa sinusoidalna fala: 0,6 ~ 20 ms |
Max. Częstotliwość uderzeń | 80 razy / min |
Max. Wysokość uderzenia | 1500 mm |
Wymiar zewnętrzny | 1000 mm × 500 mm × 2700 mm |
Pobór energii | 2,5 kVA |
Msza stołowa | 1500 kg |
Moc | AC 380 V ± 10% 3 fazy, 60 Hz |
Porada dotycząca wstrząsów wtórnych | Hydrauliczne urządzenie hamujące tarcie |
Warunki pracy | Zasilanie: AC 380 V ± 10% 3 fazy, 60 Hz |
Temperatura otoczenia: 5 ℃ -40 ℃ | |
Wilgotność względna: ≤90% (25 ℃) | |
Otoczenie: Brak czynnika korozyjnego, sucha, dobra wentylacja, z dala od wpływu elektromagnetycznego i silnego źródła wibracji. |
Funkcja i cechy | Ten system testowania uderzenia hydraulicznego ma specjalnie zaprojektowany system kontroli i pomiaru | |
Zaimplementuj interfejs USB 2.0 z komputerem, przenieś sygnał sterujący i dane pomiarowe. | ||
Z funkcją ochrony przed odcięciem zasilania, funkcją ograniczenia wysokości podnoszenia stołu i funkcją alarmu przed wstrząsem, bezpieczeństwo niezawodne. | ||
Oparty na wysokiej jakości dynamicznym systemie pomiarowym, analizującym i kontrolującym DSP, system kontroli uderzenia jest również profesjonalny w przypadku impulsu uderzeniowego i analizy. Składa się z systemu sterowania, systemu pomiarowego i oprogramowania opartego na systemie Windows, sprzęt przyjmuje moduł i konstrukcję o niskim poziomie hałasu, zrealizował obwód funkcji kontrolnych i pomiarowych wszystko w szafie interfejsu oraz z niezależną kombinacją struktur (oddzielna szafa sterownicza i szafka pomiarowa). Używaj komunikacji USB 2.0, niezależnie od komputera. Stosowany do przechwytywania, pomiaru i analizy wstrząsu normalnego i silnego wstrząsu w środowisku. Zgodny ze standardami ISO, MIL-STD, IEC, OEO, ASTM itp. | ||
Parametry techniczne | Kanał wejściowy | |
Kanał wejściowy | Z 1 wejściowym elektrycznym kanałem wejściowym | |
Częstotliwość próbkowania | Maks. 200 tys | |
Zakres napięcia | -10 Vp ~ + 10 Vp | |
Tryb łączenia | Tryb elektryczny | |
Rozdzielczość ADC | 16 ugryzień | |
Szerokość impulsu | 0,5–1 000 ms | |
Przyśpieszenie | 5000g | |
Zakres dynamiczny | 80dB | |
Całkowite zniekształcenia harmoniczne | <-95dB | |
Stosunek sygnału do szumu | > 95dB | |
Dokładność częstotliwości | 0,01% | |
Standardowa zgodność | ISO, MIL-STD-810 lub niestandardowe standardy | |
Zewnętrzny wyzwalacz | Z | |
Parametry mechaniczne | ||
Wymiar | 242 mm × 220 mm × 96 mm | |
Waga | 2,5 kg | |
Adaptacyjny filtr cyfrowy | Rodzaj filtracji | Filtr dolnoprzepustowy i górnoprzepustowy mogą korzystać jednocześnie |
Funkcje filtracji | W stanie ustawić inny kanał filtru dla każdego. | |
Parametr filtrowania dolnoprzepustowego | Brak filtracji, częstotliwość odcięcia, współczynnik filtrowania | |
Parametr filtrowania górnoprzepustowego | Nie filtruj częstotliwości odcięcia | |
Idealna fala | Typ fali | Półfalowa sinusoidalna fala, trapezoidalna fala, końcowy szczyt widział impuls uderzenia zęba |
Standardowa zgodność | ISO, MIL-STD-810 lub niestandardowe standardy | |
Automatyczna kalibracja | Automatycznie dodaj falę przechwytywania do fali idealnej | |
Weryfikacja | Różnica w automatycznym porównaniu przechwyconej fali i fali ustawienia | |
Pokaz | Wyświetl spójność przechwyconej fali i fali ustawienia | |
Cyngiel | Źródło wyzwalania | Symuluj kanał wejściowy, wyzwalacz zewnętrzny, bez wyzwalania |
Cyngiel | Podwójne ostrze | |
Poziom wyzwalania | 1 ~ 99% względnego przyspieszenia fali względnej | |
Tryb biegania | Uruchomienie ręczne, automatyczne uruchomienie. | |
Automatyczna redukcja szumów | Funkcja opcjonalna, ustawianie procentowej krawędzi wyzwalania redukującej hałas: podwójna krawędź | |
Oszczędzanie danych | Urządzenie pamięci | Nagrywanie danych, przechowywanie sygnałów, treść można dostosować do wymagań |
Ponownie wyświetl | Fala uderzeniowa powtarzania ręcznego | |
Dane wyjściowe | Bezpośrednie wyjście do raportu Excel | |
Raport z testu WORD | Zgodnie z ustawieniami użytkowników automatyczne tworzenie raportu tekstowego, treść raportu i format, który użytkownik może dostosować | |
Prowadzenie akt | Oprogramowanie automatycznie rejestruje uruchomiony proces | |
Interfejs oprogramowania (półfalowy wykres fali sinusoidalnej) | ||
Final Peak Fala piłokształtna (Opcjonalny) | ||
Fala trapezowa Opcjonalnie | ||
Generator fali półsinusoidalnej | Półfalowy generator fali sinusoidalnej wykonany głównie z gumy przemysłowej (biorąc pod uwagę wytrzymałość gumy i polimeryzację). Generator fal przyjmuje cylindryczny, zwykle o różnej grubości, jak pokazuje obrazek. Różne grubości w połączeniu z różną wytrzymałością zapewniają różną szerokość impulsu uderzeniowego. | |
