Szczegóły Produktu:
Zapłata:
|
| Stacja testowa: | Pojedyncza stacja | Ciśnienie zarysowania: | 10N±0,5N lub 30N±0,5N |
|---|---|---|---|
| Kąt zarysowania: | 80-85° | Odstępy między zarysowaniami: | 0-50mm |
| Szybkość zarysowania: | (20 ±5) mm /s | Czasy testu: | 0~9999 razy |
| High Light: | sprzęt do testowania instalacji elektrycznych,sprzęt do testowania prądu |
||

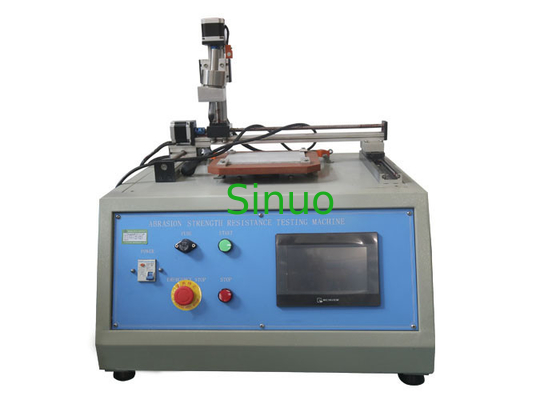

Izolacja urządzeń elektrycznych Odporność na zarysowania powierzchni Aparatura testowa do sterowania PLC
Normy i klauzule:
IEC60335-1:2016„Urządzenia elektryczne do użytku domowego i podobnego-Bezpieczeństwo-Część1:Wymagania ogólne”klauzula 21.2
IEC60950-1:2013 „Urządzenia technologii informacyjnej – Bezpieczeństwo – Część 1: Wymagania ogólne” punkt 2.10.8.4
Próbki i ograniczenia:
Stałe izolowane części, które zostały dotknięte, pokryte płytami drukowanymi lub powlekanymi elementami urządzeń gospodarstwa domowego i podobnych
Aplikacja:
Służy do sprawdzania, czy dostępne części izolacji stałej powinny mieć wystarczającą wytrzymałość, aby zapobiec przebiciu przez ostre narzędzia.
Struktura:
Konstrukcja pulpitu, wymiary: około 600 × 550 × 600 (mm) W × H × D, waga: 60 kg
Użyj środowiska:
Zasilanie: AC220V ± 10%/50-60Hz lub pasuje do lokalnych wymagań dotyczących zasilania klienta
Temperatura pracy 0-40 ° C, wilgotność 30%-90%
Parametry techniczne:
| Stacja testowa | Pojedynczy |
| Metoda sterowania elektrycznego | Inteligentna zintegrowana kontrola PLC, 7-calowy humanizowany ekran dotykowy |
| Tryb jazdy | Napęd silnika krokowego, automatyczny trójosiowy |
| Przykładowa metoda mocowania | Montowany do gramofonu za pomocą płyt dociskowych |
| Zaokrąglona końcówka stalowej szpilki | R0,25 ± 0,02 mm |
| Stożek ze stali pin | 40° |
| Szybkość zarysowania | 20 mm ± 5 mm / s, można ustawić; |
| Ciśnienie zarysowania | 10N±0,5N |
| Odstępy między zarysowaniami | 0-50 mm, można ustawić |
| Czasy testu | 0~9999 razy, testowanie zostanie automatycznie zatrzymane po zakończeniu zaprogramowanych czasów testu. |
| Kąt zarysowania | 80-85°, mocowane przez osprzęt |
| Obrotnica | Może obracać się o 90 °, z wieloma otworami montażowymi do mocowania różnych próbek |
| Opcjonalny | Urządzenie ciśnieniowe 30N ± 0,5N |
Zasada testu:
Powierzchnia izolacji zarysowana jest za pomocą utwardzanego stalowego trzpienia, którego koniec ma kształt stożka o kącie 40°.Jej końcówka jest zaokrąglona o promieniu 0,25mm±0,02mm.Trzpień jest utrzymywany pod dowolnym kątem od 80° do 85° do poziomu i obciążony tak, aby siła wywierana wzdłuż jego osi wynosiła 10N±0,5N.Rysy wykonuje się przesuwając szpilkę po powierzchni izolacji z prędkością około 20 mm/s.Wykonane są dwie równoległe rysy.Są one wystarczająco oddalone od siebie, aby nie miały na siebie wpływu, a ich długość obejmuje około 25% długości izolacji.Dwie podobne rysy są wykonane pod kątem 90° do pierwszej pary bez ich krzyżowania.
To urządzenie przyjmuje system sterowania PLC + ekran dotykowy i silnik krokowy.Można ustawić odległość rysowania, czas rysowania i prędkość rysowania.Łatwo jest przeprowadzić test zarysowania w obu kierunkach, automatycznie obracając się pod kątem 90 °.
