Szczegóły Produktu:
Zapłata:
|
Materiał: | Die stal | Okaz: | Niemieckie wtyczki i gniazda |
---|---|---|---|
Podanie: | Sprawdzanie wymiarów | Struktura: | Zapoznaj się z określonymi normami |
Zastosowany standard: | DIN VDE 0620-1:2010 | Gwarancja: | Rok |
High Light: | tester wytrzymałości przełączników,maszyna do testowania żywotności przełączników |
DIN VDE 0620-1: 2010 Wskaźniki gniazd wtykowych Stal nierdzewna Wysoka dokładność High
Normy i klauzule:
IEC60884-1:2013 „Wtyczki i gniazdka do użytku domowego i podobnego – Część 1: Wymagania ogólne” klauzula 9.1
DIN VDE 0620-1:2010 „Wtyczki i gniazdka do użytku domowego i podobnego – Część 1: Wymagania ogólne dotyczące gniazdek stałych”
Próbki i ograniczenia:
Niemieckie wtyczki i gniazda
Podanie:
Sprawdzenie wymiarów wtyczek i gniazd
Zasada testu:
Sprawdź kształty i rozmiary wtyczek i gniazd za pomocą przyrządów pomiarowych, aby zweryfikować zgodność wtyczek i gniazd ze standardowymi zakresami
Struktura:
Patrz DIN VDE 0620-1:2010
Parametry techniczne:

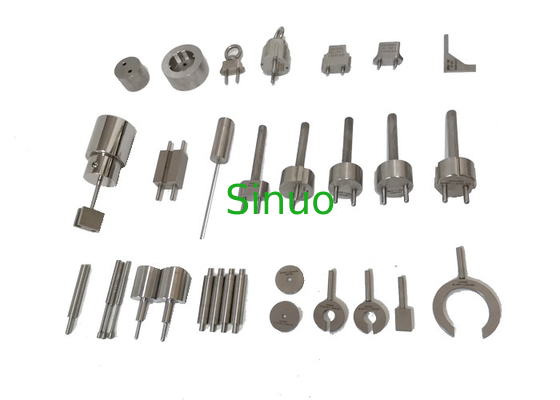

Normy:IEC60884-1: 2013 i DIN VDE 0620-1: 2010 Lista wskaźników | |||
1 | DIN-VDE0620-1-Lehre1 | Wskaźnik rozmiaru gniazda jack R (5,0, 5,8, 6,0) | 3 SZT |
2 | DIN-VDE0620-1-Lehre2 | Minimalna szerokość otwarcia i minimalna siła wyciągania gniazda stykowego | 2 szt. |
3 | DIN-VDE0620-1-Lehre3 | Siła wkładania wtyczki bipolarnej | 1 szt. |
4 | DIN-VDE0620-1-Lehre4 | Siła wkładania wtyczki dwupłytkowej z bocznym stykiem uziemiającym | 1 szt. |
5 | DIN-VDE0620-1-Lehre5 | Miernik używany do testowania interwału pierwszego zwarcia styku | 1 ZESTAW/4 SZT |
6 | DIN-VDE0620-1-Lehre6 | Średnica szpilki | 1 ZESTAW/4 SZT |
7 | DIN-VDE0620-1-Lehre7 | Odległość pinu | 1 ZESTAW/2 SZT |
8 | DIN-VDE0620-1-Lehre8 | Maksymalna szerokość otwarcia gniazda stykowego | 1 szt. |
9 | DIN-VDE0620-1-Lehre9 | Wskaźnik wymienności wtyczki testowej | 1 szt. |
10 | DIN-VDE0620-1-Lehre10 | Niemożliwe A jednobiegunowego kontaktu z otworem kontaktowym | 1 szt. |
11 | DIN-VDE0620-1-Lehre10 | Niemożliwe B jednobiegunowego kontaktu z otworem kontaktowym | 1 szt. |
12 | DIN-VDE0620-1-Lehre11 | Niezatykalność wtyczek bipolarnych bez styków uziemiających | 1 szt. |
13 | DIN-VDE0620-1-Lehre12 |
Niemożność włożenia wtyczki jednobiegunowej (w tym odważniki 250g i 1000g) |
1 ZESTAW |
14 | DIN-VDE0620-1-Lehre13 |
Sonda do sprawdzenia niedostępności części pod napięciem w drzwiach ochronnych po normalnym teście działania |
1 ZESTAW |
15 | DIN-VDE0620-1-Lehre14 | Sprawdź uziemienie po obu stronach | 1 szt. |
16 | DIN-VDE0620-1-Lehre15 |
Sondy używane do sprawdzania niedostępności części pod napięciem w drzwiach ochronnych I części pod napięciem wzmocnionego gniazda ochronnego! |
1 ZESTAW |
17 | DIN-VDE0620-1-Lehre16a | Maksymalna siła wyciągania wtyczki (16a) | 1 szt. |
18 | DIN-VDE0620-1-Lehre16d | Minimalna siła wyciągania wtyczki (16d) | 1 szt. |
19 | DIN-VDE0620-1-Leher16e | Manometr (w tym waga 18N) | 1 szt. |
20 | DIN-VDE0620-1-Lehre17 | Wskaźnik Lehre17 | 1 szt. |
21 | DIN-VDE0620-1-Lehre18 | Wskaźnik Lehre18 | 1 szt. |
22 | DIN-VDE0620-1-Leher19a | Miernik siły do drzwi ochronnych gniazda 16A | 1 szt. |
23 | DIN-VDE0620-1-Leher19b | Miernik siły do drzwi ochronnych gniazda 2,5A | 1 szt. |
24 | DIN-VDE0620-1-Bild14 | Wskaźnik Bild14 | 1 ZESTAW |
25 | DIN-VDE0620-1-Bild43 | Wskaźnik Bild43 | 1 ZESTAW/2 SZT |
26 |
DIN-VDE0620-1, EN50075-Rys 2 |
Przyrząd do testowania wymienności wtyczek | 1 szt. |
27 | DIN-VDE0620- 1-Bild16a |
Wskaźnik wzrostu temperatury 16A | 1 szt. |
28 | DIN-VDE0620- 1-Bild16d |
Wskaźnik wzrostu temperatury 2,5A | 1 szt. |
