Szczegóły Produktu:
Zapłata:
|
| Standardy: | IEC UL VDE BS itp. | Podanie: | Test bezpieczeństwa elektrycznego |
|---|---|---|---|
| Zawartość testu: | Wielokrotność | Struktura: | Stojący na podłodze |
| High Light: | sprzęt do testowania instalacji elektrycznych,sprzęt do testowania prądu |
||

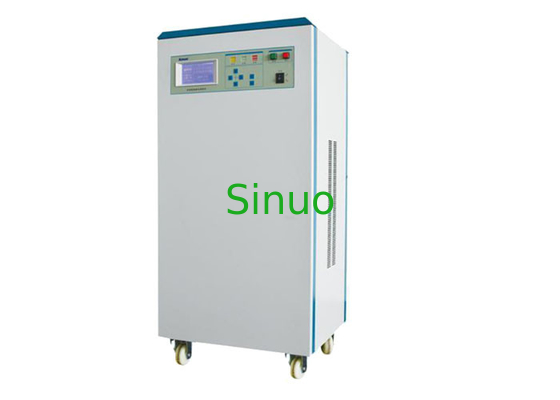

Bezpieczeństwo elektryczne Kompleksowy sprzęt do testowania AC Hipot, tester izolacji Hipot
Normy i klauzule:
IEC60884-1: 2013 „Wtyczki i gniazdka do użytku domowego i podobnego - Część 1: Wymagania ogólne”
IEC60335-1: 2016 „Urządzenia elektryczne do użytku domowego i podobnego – Bezpieczeństwo – Część 1: Wymagania ogólne”
IEC60950-1:2013 „Urządzenia technologii informacyjnej – Bezpieczeństwo – Część 1: Wymagania ogólne”
IEC60065:2014 „Urządzenia elektroniczne audio, wideo i podobne – Wymagania bezpieczeństwa”
Próbki i ograniczenia:
Sprzęt AGD, akcesoria elektryczne, lampy itp.
Podanie:
Różnego rodzaju producenci sprzętu AGD, a także instytucje przeprowadzające testy i certyfikację bezpieczeństwa sprzętu AGD, instytuty badawcze
Zawartość testu:
Test AC Hipot, test rezystancji izolacji, test rezystancji uziemienia, test prądu upływu, test wydajności pracy i rozruchu niskiego napięcia
Struktura:
Stojące
Parametry techniczne:
| Test AC Hipot | |||
| Znamionowa moc wyjściowa wzmacniacza | 500VA (5000V/100mA), prąd zwarciowy jest większy niż 200mA | ||
| Przebieg napięcia wyjściowego, zniekształcenia, szybkość regulacji | Fala sinusoidalna, <3% (czysta rezystancja, 5000V/1mA), <3% (od pustego obciążenia do pełnego obciążenia) | ||
| Ustawienie napięcia wyjściowego | Zasięg | 500～5000V | |
| Rozdzielczość, dokładność | 5V,±(3%×ustawienie+10V) | ||
| Ustawienie częstotliwości | Zasięg, dokładność | 50Hz/60Hz, ±0,1%×ustawienie | |
| Alarmujące ustawienie limitów | Aktualna górna granica | 0,10 ~ 99,99 mA | |
| Aktualny dolny limit | 0,00 ~ 10,00 mA | ||
| Ustawienie prądu kompensacyjnego | Zasięg | 0,00~10,00mA, automatyczne testowanie, kompensację można ustawić na WŁ./WYŁ. | |
| Ustawienie czasu | Zasięg | 1~999s | |
| Zakres czasu narastania | 1~100s | ||
| Precyzja | ±(0.1%×ustawienie+1liczba) | ||
| Alarm prądu awarii | Zasięg, dokładność | 0,10~99,99mA, ±(3%×odczyt+3 zliczenia) | |
| Test rezystancji izolacji | |||
| Znamionowa moc wyjściowa | 2VA (1000V/2mA) | ||
| Regulacja napięcia wyjściowego, tętnienie napięcia wyjściowego | <3% (od braku obciążenia do pełnego obciążenia), <1% |
||
| Ustawienie napięcia wyjściowego | Zasięg, dokładność | DC 500V lub 1000V, ±(3%×ustawienie+3 zliczenia) | |
| Alarmujące ustawienie limitów | Zakres górnej granicy rezystancji | 0.0~99,9 MΩ,100~2000MΩ (Jeżeli górna granica jest ustawiona na 0, nie będzie ona uwzględniać górnego limitu) | |
| Zakres dolnej granicy rezystancji | 0,3~99,9MΩ, 100~2000MΩ | ||
| Ustawienie czasu | Zasięg, dokładność | 1~999s, ±(0.1%×ustawienie+1liczba) | |
| Pomiar rezystancji izolacji | Zasięg | 0.0~99,9MΩ, 100~2000MΩ | |
| Precyzja |
≤200MΩ: ±(3%×odczyt+3 zliczenia) >200MΩ:±(8%×odczyt+8liczeń) |
||
| Test rezystancji uziemienia | |||
| Brak napięcia wyjściowego obciążenia | <12V | ||
| Ustawienie prądu wyjściowego | Zasięg, dokładność | 3~30A, ±(3%×ustawienie+0.2A) | |
| Aktualne ustawienie częstotliwości | Zasięg, dokładność | Przebieg sinusoidalny 50Hz/60Hz, ±0,1%×ustawienie | |
| Ustawienie czasu testu | Zasięg | 1~999s | |
| Precyzja | ±(0.1%×ustawienie+1liczba) | ||
| Tryb wyświetlania wyników | Rezystancja uziemienia lub napięcie | ||
| Tryb wyświetlania rezystancji uziemienia | |||
| Alarmujące ustawienie limitów | Zakres górnej granicy rezystancji |
3A ≤ prąd wyjściowy ≤ 10A:10~600 mΩ 11A ≤ prąd wyjściowy ≤ 25A:10~300 mΩ 26A ≤ prąd wyjściowy ≤ 30A:10~200 mΩ |
|
| Zakres dolnej granicy rezystancji | 0~100mΩ | ||
| Ustawienie oporu kompensacji | Zasięg | 0~200 mΩ, automatyczne testowanie, kompensację można ustawić na WŁ./WYŁ. | |
| Pomiar rezystancji uziemienia | Zasięg, dokładność | 10~600 mΩ, ±(3%×odczyt + 5 zliczeń) | |
| Tryb wyświetlania napięcia uziemienia | |||
| Alarmujące ustawienie limitów | Zakres górnej granicy napięcia | 30~7500 mV | |
| Zakres dolnej granicy napięcia | 0~3000 mV | ||
| Ustawienie napięcia kompensacji | Zasięg | 0~1000 mV, automatyczne testowanie, kompensację można ustawić na WŁ./WYŁ. | |
| Pomiar rezystancji uziemienia | Zasięg, dokładność | 10~7500mV, ±(3%×odczyt+ 50mV) | |
| Test prądu upływu | |||
| Ustawienie rodzaju testu prądu upływu | Obciążenie jednofazowe, statyczny/dynamiczny prąd upływu | ||
| Wybór sieci MD | Standard IEC 60990 rysunek 4 sieć;inna sieć testowa opcjonalna | ||
| Alarmujące limity Ustawienie | Aktualny górny zakres zakresu | 0,050~9,999mA | |
| Aktualny zakres dolnego limitu | 0,000~5000mA | ||
| Ustawienie kompensacji prądu upływu | Zasięg | 0,000~1,000mA, automatyczne testowanie, kompensację można ustawić na WŁ./WYŁ. | |
| Ustawienie testu czasu | Zasięg, dokładność | 1~999s, ±(0.1%×ustawienie+1liczba) | |
| Pomiar prądu upływu | Zasięg | 0,050~9,999mA | |
| Precyzja |
DC~10kHz: ± (3%×odczyt+0.010mA) 10kHz ~1MHz: ± (5%×odczyt+0.050mA) |
||
| Pomiar napięcia wyjściowego | Zasięg, dokładność | 60~280V(napięcie fazowe), ±(0,5%×odczyt+2liczby) | |
| Wyłącz zasilanie dla AN9651S(F)/AN9651F(F)/AN9651B(F) | |||
| Alarmujące ustawienie limitów | Górny zakres mocy | 6~6000W | |
| Zakres dolnego limitu mocy | 0~6000W | ||
| Ustawienie czasu testu | Zasięg, dokładność | 1~999s, ±(0.1%×ustawienie+1liczba) | |
| Pomiar napięcia | Zasięg, dokładność | 60~280V (napięcie fazowe), ±(0,5%×odczyt+2liczniki) | |
| Aktualny pomiar | Zasięg, dokładność | 0,030~3,999A, 4,00~25,00A, ±(0,5%×odczyt+2liczniki) | |
| Pomiar mocy czynnej | Zasięg, dokładność |
30,0~199,9W: ±(0,5%×odczyt+5W), 200~6000W (lub 2000W): ±(0,5%×odczyt+30W) |
|
| Pomiar współczynnika mocy | Zasięg, dokładność | 0,10~1,00, ±(2%×odczyt+2 zliczenia) | |
| Test rozruchu niskiego napięcia | |||
| Alarmujące ustawienie limitów | Aktualny górny zakres zakresu | 0,30 ~ 25,00 A | |
| Aktualny zakres dolnego limitu | 0,00 ~ 25,00 A | ||
| Ustawienie czasu testu | Zasięg, dokładność | 1~999s, ±(0,1%×ustawienie +0,05s) | |
| Pomiar napięcia | Zasięg, dokładność | 60~280V (napięcie fazowe), ±(0,5%×odczyt+2liczniki) | |
| Aktualny pomiar | Zasięg, dokładność | 0,030~3,999A, 4,00~25,00A, ±(0,5%×odczyt+2liczniki) | |
| Zasilanie dla testowanego egzemplarza | |||
| SN2212B Wbudowany transformator separacyjny | |||
| Napięcie wejściowe transformatora separacyjnego, częstotliwość | Określana na podstawie napięcia wejściowego i częstotliwości | ||
| Stosunek napięcia wyjściowego transformatora izolacyjnego | Test prądu upływu | Napięcie wyjściowe jest 1,06 razy większe niż napięcie wejściowe | |
| Uruchom test mocy | Napięcie wyjściowe jest 1,00 razy większe niż napięcie wejściowe | ||
| Test rozruchu niskiego napięcia | Napięcie wyjściowe jest 0,85 razy większe niż napięcie wejściowe | ||
| Pojemność transformatora izolacyjnego | Obciążalność jednofazowa 6000VA | ||
| Regulacja napięcia transformatora izolacyjnego | 3% (od bez obciążenia do pełnego obciążenia) | ||
| Zabezpieczenie nadprądowe | Maksymalny prąd wynosi 30A, automatycznie odcina izolowane zasilanie po 5 s przetężenia; | ||
| SN2212S, SN2212F Wbudowany zasilacz o zmiennej częstotliwości | |||
| Maks.pojemność wyjściowa | 5000VA | ||
| Zniekształcenie napięcia wyjściowego | 1% @ 47~63Hz | ||
| Stabilność napięcia wyjściowego | 1% | ||
| Zaprogramowane napięcie wyjściowe | Zakres napięcia | 0~300V | |
| Dokładność napięcia | 0,5% RD+0,5% FS | ||
| Zaprogramowana częstotliwość wyjściowa | Zakres częstotliwości | 47~63Hz | |
| Stabilność częstotliwości | 0,1% | ||
| Maksymalny prąd wyjściowy | Plik 0 ~ 150 V | 27A | |
| Plik 0 ~ 300 V | 14A | ||
| SN2212S Skonfigurowany IN-Pad | |||
| Edytor | Rdzeń ARM926, częstotliwość 400 MHz | ||
| System operacyjny | Okna CE | ||
| Oprogramowanie | Specjalne oprogramowanie ESRS-Pad do testu bezpieczeństwa | ||
| Wyświetlacz | Kolorowy wyświetlacz LCD TFT o przekątnej 10,4 cala | ||
| Metoda operacji | Wejście za pomocą ekranu dotykowego, obsługa wejścia za pomocą myszy i klawiatury interfejsu USB; | ||
| Magazynowanie | 50 MB FLASH, użytkownik może wybrać kartę pamięci SD o dużej pojemności; | ||
| Interfejs zewnętrzny | 2-kierunkowy interfejs RS232, 2-kierunkowy interfejs USB, interfejs CAN, interfejs zasilania DC12V | ||
| Wsporniki montażowe | 3D, pełny kąt, podstawa ekspozycyjna | ||
| Skaner kodów kreskowych | Domyślny jeden skaner kodów kreskowych z interfejsem RS232 | ||
| Funkcja interfejsu | |||
| Interfejs zdalnego sterowania | Standardowy, standardowy przełącznik nożny (start) | ||
| Interfejs światła alarmowego | Standardowa, standardowa trójkolorowa lampka ostrzegawcza (test, kwalifikacja, ostrzeżenie) | ||
| Interfejs komunikacyjny | Standardowy RSA32, opcjonalny RS485, port sieciowy, GPIB itp. | ||
| Interfejs sterowania mocą o zmiennej częstotliwości | Opcjonalny | ||
| Przełącz interfejs | Opcjonalne, start, stop, test, pass, alarmowe wyjście przełącznika | ||
| Interfejs drukarki | Opcjonalnie, obsługa drukarek igłowych i mikrodrukarek | ||
| Ogólna specyfikacja | |||
| Środowisko weryfikacji i kalibracji | 23 ° C ± 5 ° C, (45 ~ 75)% RH, mniej kurzu | ||
| Użyj środowiska | 0 ° C ± 40 ° C, (5 ~ 90)% RH, mniej kurzu | ||
| Środowisko przechowywania | -10 ° C ~ 55 ° C, (5 ~ 95)% RH, mniej kurzu | ||
| Moc systemu | 220V±10%, 50Hz±5%, 10A | ||
| Pobór mocy systemu | Maksymalnie 1000VA (z wyłączeniem poboru mocy roboczej testowanego produktu) | ||
| Waga systemu (bez opakowania) | Około 80 kg | ||
| Wymiary (mm, bez opakowania) | SN2212S | 483 (szer.) x 600 (gł.) x 1355 (wys.) | |
| SN2212F | 483 (szer.) x 600 (gł.) x 1355 (wys.) | ||
| SN2212B | 530 (szer.) x 460 (gł.) x 1105 (wys.) | ||
