Szczegóły Produktu:
Zapłata:
|
| Materiał wewnętrzny komory: | Ze stali nierdzewnej | Wewnętrzny rozmiar: | W 900 mm * D900 mm * H1050 mm |
|---|---|---|---|
| Kontroli: | PLC + ekran dotykowy | Kod IP: | IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 |
| Okno obserwacyjne: | Przezroczyste szkło hartowane | Obrót gramofonu: | 1 -5r / min |
| High Light: | iec sprzęt testowy,wodoodporny sprzęt testowy |
||

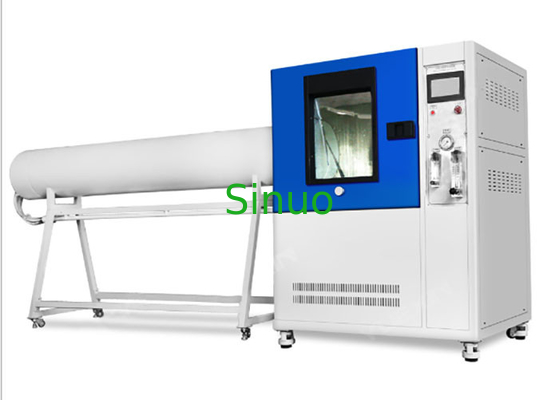

IEC 60529 IPX1 ~ IPX6 Kompleksowa wodoodporna komora testowa ze stali nierdzewnej
Przegląd:
Tło zastosowania: Woda naturalna (deszcz, woda morska, woda rzeczna itp.) Niszczy produkty i materiały. Uszkodzenia co roku powodują nieprzewidywalne straty ekonomiczne, w tym głównie korozję, blaknięcie, odkształcenie, zmniejszenie wytrzymałości, pęcznienie, pleśń itp., Zwłaszcza w przypadku produktu elektrycznego, który łatwo pęka w wyniku pożaru z powodu zwarcia spowodowanego deszczem. Dlatego testowanie kodu IP dla określonych produktów lub materiałów jest niezbędną kluczową procedurą.
Obszary zastosowania: oświetlenie zewnętrzne, sprzęt AGD, części samochodowe i inne produkty elektroniczne i elektryczne.
Funkcja urządzenia: Sprzęt służy do testowania produktów elektronicznych i elektrycznych, lamp, szaf elektrycznych, komponentów elektrycznych, samochodów, motocykli oraz ich fizycznych i innych właściwości fizycznych i innych powiązanych właściwości w symulowanych warunkach klimatycznych. Po badaniu ocenia się, czy działanie produktu spełnia wymagania, aby ułatwić projektowanie, ulepszenie, weryfikację i kontrolę fabryczną produktu.
Zgodne z normami: IEC 60529: 2013 Stopnie ochrony zapewniane przez obudowy (kod IP).
Funkcje wyposażenia:
1. Nadaje się do testu wodoodporności IPX1, IPX2, IPX3, IPX4, IPX5, IPX6.
2. Skorupa jest wykonana z wysokiej jakości stalowych płyt, piękna i trwała.
3. Deska ociekowa, komora wewnętrzna, stół obrotowy i inne elementy do brodzenia są wykonane ze stali nierdzewnej SUS304, aby zapewnić długą ochronę przed rdzą.
4. Zbiornik ściekowy ma konstrukcję próżniową i konstrukcję ze stali nierdzewnej o wysokiej zawartości rdzy; pozycja styku z dyszą przyjmuje mosiężną konstrukcję stożkową, co jest wygodne przy instalacji dyszy natryskowej.
5. Rurociąg doprowadzający wodę jest wyposażony w filtr, który może filtrować zanieczyszczenia w wodzie, aby zapobiec zatkaniu dyszy.
6. Dzięki funkcji osuszania sprężonego powietrza po zakończeniu testu można usunąć nadmiar wody ze zbiornika kroplowego, aby uniknąć długotrwałego zanieczyszczenia i zablokować otwory. (Uwaga: użytkownicy muszą zapewnić zasilanie sprężonym powietrzem).
7. Gramofon wykorzystuje silnik krokowy, prędkość można ustawić na ekranie dotykowym, może osiągnąć prędkość 1 obr / min wymaganą przez standard IPX1, a test IPX2 kapania 2,5 minuty w 4 pozycjach może być automatycznie zakończony.
8. Rura oscylacyjna jest napędzana wysokiej jakości serwosilnikiem, prędkość i kąt wychylenia są precyzyjnie regulowane, a tutaj nie ma problemu poza krokiem (poza krokiem: spowoduje to nieprawidłowe działanie rury oscylacyjnej, rura oscylacyjna może uderzyć w środkowy wał talerza i spowodować uszkodzenie sprzętu).
9. Dysza rozpylająca IPX3 / 4 i dysze wężowe IPX5 / 6 są wykonane zgodnie z następującymi zasadami:
10. W tej komorze jest wbudowane gniazdo zasilania, czas włączania / wyłączania próbki może być kontrolowany przez program: wyłączenie zasilania (0-999 minut), włączenie zasilania (0-999 minut), wyłączenie zasilania (0-999 minut) .
11. Wodoodporne oświetlenie LED jest zainstalowane w komorze testowej, a na drzwiach znajduje się duże okno obserwacyjne, aby ułatwić obserwację testu wewnątrz komory.
12. Sprzęt jest wyposażony w zbiornik na wodę do recyklingu, użytkownik nie musi budować profesjonalnej wodoodpornej sali testowej. W zbiorniku wody znajduje się zawór pływakowy, który automatycznie kontroluje dopływ wody i ma funkcję monitorowania alarmu wysokiego i niskiego poziomu wody, aby skutecznie zapobiec uszkodzeniu pompy z powodu braku suchej wody.
13. Główne elementy sterujące przyjmują 7-calowy ekran dotykowy + Mitsubishi lub Panasonic PLC; komponenty elektryczne przyjmują importowane markowe, takie jak LG i Omron; proces okablowania jest zgodny z międzynarodowymi standardami, układ płytki elektrycznej jest rozsądny, okablowanie jest solidne, a oznaczenie jest wyraźne.
14. Opracowane przez siebie interfejsy działania poziomu wodoodporności IPX, operator bezpośrednio wybiera względny poziom wodoodporności na ekranie dotykowym, aby automatycznie przetwarzać odpowiednie testy kodu IP zgodnie ze standardowymi wymaganiami, operacja jest prosta i humanizowana.
15. Podstawa urządzenia jest wyposażona w 4 ruchome kółka hamulca, aby ułatwić przesuwanie i mocowanie.
Parametry techniczne:
| Podstawowe parametry | |
| Rozmiar wewnętrzny komory | W 900 mm * D 900 mm * H 1050 mm |
| Rozmiar zewnętrzny komory | Około W 1350 mm * D 3400 mm * H 1750 mm |
| Średnica stołu obrotowego | ￠ 400 mm (może być wyposażony w ¢ 200 mm, opcjonalnie) |
| Maksymalne obciążenie stołu obrotowego | 50 kg |
| Wysokość podnoszenia stołu obrotowego | 400–750 mm |
| Kąt pochylenia stołu obrotowego | 0 ° lub 15 ° (kierunek poziomy) |
| Prędkość obrotowa stołu obrotowego | 1 -5r / min (dokładnie regulowane) |
| Kierunek obrotu stołu obrotowego | Zawsze naprzemienny / dodatni i ujemny naprzemienny / przerywany obrót |
| Metoda regulacji przepływu | Ręcznie dostosuj przepływ, dostosowując przepływomierze na panelu |
| Czas testowania | 0–999 min |
| Całkowita waga urządzenia | 250 kg |
| Parametry techniczne IPX1 IPX2 | |
| Obszar kroplówki | 600 * 600 mm |
| Rozmiar dyszy IPX12 | Średnica 0,4 mm |
| Odległość między otworami kroplowymi | 20 * 20 mm |
| Przepływ wody | IPX1 = 1 mm / min; IPX2 = 3 mm / min |
| Metoda podnoszenia deski ociekowej | Nie podnoszony (naprawiony) |
| Parametry techniczne IPX3 IPX4 | |
| Rozmiar promienia rurki oscylacyjnej | R400mm (może być wyposażony w ¢ 200 mm, opcjonalnie) |
| R400 przepływ wody w rurce oscylacyjnej | IPX3 = 1,1 l / min; IPX4 = 1,8 l / min |
| Rozmiar otworu rozpylonej wody | 0,4 mm |
| Odległość otworu rozpylonej wody | 50 mm |
| Średnica wewnętrzna rurki oscylacyjnej | 15 mm |
| Kąt rury oscylacyjnej | 120º (IPX3), 350º (IPX4) lub zdefiniowane |
| Kąt wychylenia rury oscylacyjnej | 240 ° tam iz powrotem, 4S; 720 ° tam iz powrotem 12S (precyzyjne sterowanie) lub zdefiniowane |
| Parametry techniczne IPX5 IPX6 | |
| Otwór dyszy IPX5 | 6,3 mm |
| Otwór dyszy IPX6 | 12,5 mm |
| Przepływ strumienia wody IPX5 | 12,5 ± 0,625 l / min |
| Przepływ strumienia wody IPX6 | 100 ± 5 l / min |
| Ciśnienie wody (Mpa) | Wyreguluj ciśnienie zgodnie z zalecanym przepływem wody |
| Odległość strumienia wody | 2,5 m (dysza od środka gramofonu) |
| Metoda mocowania dyszy | Mocowanie mechaniczne |
| Parametry elektryczne | |
| Zasilacz urządzenia | 380 V lub spełniają lokalne zasilanie klienta |
| Sprawdź zasilacz próbki | 220 V lub spełnij wymagania klienta dotyczące źródła zasilania |
| Moc urządzenia | 3,0 kW lub poznaj lokalne źródło zasilania klienta |
| Ochrona bezpieczeństwa | Zabezpieczenie przed wyciekiem, zabezpieczenie przed brakiem wody, zabezpieczenie przed zwarciem |
