Szczegóły Produktu:
Zapłata:
|
| IP stopień: | IPX3 IPX4 | Promień rury oscylacyjnej: | R200 ~ 1600 mm opcjonalnie |
|---|---|---|---|
| Materiał rurki oscylacyjnej: | Ze stali nierdzewnej | Otwór igły: | Φ0,4 mm |
| Przepływ wody: | Regulowany w zakresie 1-10 l / min | Metoda kontroli: | PLC i ekran dotykowy |
| High Light: | komora do badania deszczu,sprzęt do badań iec |
||
IPX3 IPX4 Oscylacyjny system testowy z rurką oscylacyjną do ochrony przed rozpylaniem i zalewaniem wodą
Przegląd:
Ten otwarty system testowy rur oscylacyjnych IPX3 i IPX4 służy do weryfikacji właściwości ochronnych obudowy dla produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, urządzeń gospodarstwa domowego, uszczelek i lamp pod natryskiwaniem i rozpryskiwaniem wody w stopniu IPX3 i IPX4.
Zgodny ze standardami:
Struktura:

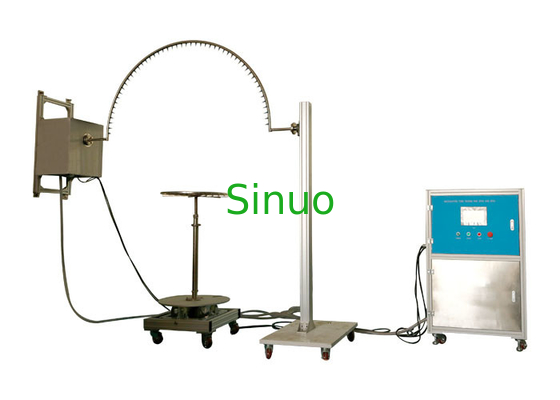

Sprzęt testowy składa się z mechanizmu oscylacyjnego, elektrycznej szafy sterowniczej i stołu obrotowego. Jeden koniec mechanizmu oscylacyjnego jest zamontowany na ścianie, a drugi koniec mechanizmu oscylacyjnego jest przymocowany do podpory podłogowej, rura powoduje oscylacje w wyniku napędzania silnika. Stół obrotowy ma prędkość obrotową 1r / min, dzięki czemu obudowa próbki ma być rozpryskana we wszystkich kierunkach. Sprzęt testowy jest wyposażony w urządzenie do czyszczenia filtra wody, aby zapobiec zatkaniu otworu. Cały ten system przyjmuje otwartą strukturę.
Parametry techniczne:
| Kontrola i obsługa | Inteligentny system sterowania PLC i ekranu dotykowego |
| Promień rury oscylacyjnej | R200, R400, R600, R800, R1000, R1200, R1400, R1600mm są opcjonalne, wykonane ze stali nierdzewnej
|
| Otwór igły | Φ0,4 mm |
| Dystrybucja otworów w sprayu | IPX3: po łuku 60 ° po obu stronach punktu środkowego (120 °) IPX4: na całym 180 ° półkola Rozstaw otworów: 50 mm |
| Przełączanie IPX3 / 4 | Przełączanie poprzez zmianę określonej liczby igieł nieprzelotowych lub igieł przelotowych |
| Kąt oscylacyjny | IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °) |
| Oscylująca prędkość | IPX3: 4s / cykl (2 × 120 °); IPX4: 12s / cykl (2 × 350 °); |
| Przepływ wody | Regulowany w zakresie 1-10 l / min |
| Czas na test | 0,01 S ～ 99,9 min, można ustawić |
| Obrotnica | Średnica: Φ600 mm, prędkość obrotowa: 1r / min, może zatrzymywać się pod 4 kątami, wysokość podnoszenia: 350-1000 mm, ładowność: ≤50 kg |
| Ciśnieniomierz | 0 ~ 0,25 MPa |
| System magazynowania wody | Skrzynka sterująca i zbiornik wody są zintegrowane, zbiornik wody jest wyposażony w zawór pływakowy poziomu wody, który automatycznie kontroluje dopływ wody, i ma wykrywanie alarmu wysokiego i niskiego poziomu wody, aby skutecznie zapobiec uszkodzeniu pompy z powodu sucha woda. |
| Opcjonalny | Ręczna dysza rozpylająca zgodnie z normą IEC 60529m rysunek 5 jest opcjonalna |
| Ochrona bezpieczeństwa | Zabezpieczenie kolejności faz, zabezpieczenie przed wyciekiem, zabezpieczenie przed brakiem wody, zabezpieczenie nienormalne |
| Wymiary urządzenia | Według wielkości wybranych rur oscylacyjnych |
Jak wymienić różne rurki oscylacyjne?
Części łączące rur oscylacyjnych przyjmują strukturę kołnierza, która jest łatwa do demontażu i montażu, a konstrukcja wsporcza może być ruchoma w celu uzyskania różnych odległości, dzięki czemu cały system może być kompatybilny z rurami oscylacyjnymi o różnych rozmiarach .
Złącze kołnierzowe
