Szczegóły Produktu:
Zapłata:
|
| Kontroler systemu: | Mitsubishi PLC | Urządzenie wyświetlające: | ekran dotykowy |
|---|---|---|---|
| Stopnie IP: | IPX1 ~ IPX8 | Obszar kroplowania: | 1000 × 1000 mm |
| Rurki oscylacyjne: | R200 ~ R1600 mm | Zbiornik IPX8: | Stal nierdzewna, Ф600 × 1200 mm |
| High Light: | komora do badania deszczu,sprzęt do badań iec |
||
Kompleksowy system ochrony przed wnikaniem wody od IPX1 do IPX8
Przegląd:
Zintegrowany system testowy IPX1 do IPX8 służy do weryfikacji właściwości ochronnych obudowy produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, urządzeń gospodarstwa domowego, uszczelek i lamp pod:
kapanie wody w stopniu IPX1 i IPX2
rozpylanie i rozpryskiwanie wody w stopniu IPX3 i IPX4.
strumienie wody o stopniu IPX5 i IPX6
tymczasowe zanurzenie w wodzie w stopniu IPX7
ciągłe zanurzenie w wodzie w stopniu IPX8
System testowania wnikania wody zapewnia, że prędkość kapania, rozpylania wody lub prędkości strumienia wody osiąga standardową wymaganą wartość poprzez kontrolowanie przepływu wody, osiągnięcie równoważnego ciśnienia poprzez kontrolowanie głębokości próbki zanurzonej w wodzie, wytwarzanie jednolitego przepływu wody lub ciśnienie na całej powierzchni obudowy.
Zgodny ze standardami:
IEC 60529-2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 i IPX8
IEC 60598-1-2017 „Oprawy oświetleniowe - część 1: Wymagania ogólne i badania”
Struktura:

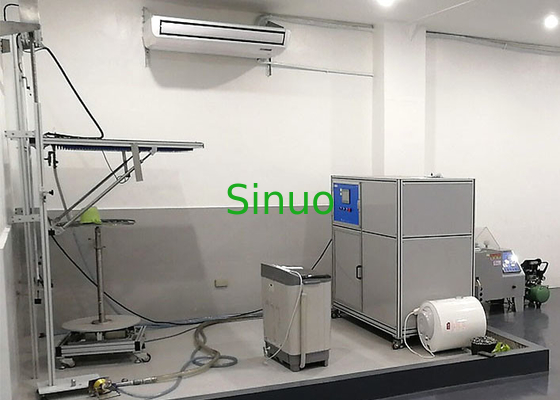

Sprzęt testowy składa się z mechanizmu kroplowego, mechanizmu oscylacyjnego, mechanizmu strumienia wody, zbiornika zanurzeniowego, wodoszczelnego pojemnika ciśnieniowego IPX8, elektrycznej szafy sterowniczej i stołu obrotowego. Wspornik skrzynki ociekowej jest zawieszony na ścianie i wyposażony w funkcję zapobiegającą upuszczeniu, która może być podnoszona automatycznie sterowana silnikiem. Jeden koniec mechanizmu oscylacyjnego jest zamontowany na ścianie, a drugi koniec mechanizmu oscylacyjnego jest przymocowany do podpory podłogowej, rurka powoduje oscylacje w wyniku napędzania silnika. Dysza jest przymocowana do wspornika stojaka podłogowego. Zbiornik wody i elektryczna część sterująca są zintegrowane, podnoszenie kosza na próbki jest napędzane elektrycznym wciągnikiem. Prędkość obrotowa stołu obrotowego jest regulowana, stosowana do testu IPX1 ~ IPX6 i może być przechylana o 15 °, używana do testu IPX2. Sprzęt testowy jest wyposażony w urządzenie do czyszczenia filtra wody, aby zapobiec zatkaniu otworu. Cały ten system przyjmuje strukturę typu otwartego.
Parametry techniczne:
| 1. Szafka elektryczna i zbiornik zanurzeniowy w wodzie | |
| Szafka sterownicza elektryczna |
|
| Zakres zastosowania | Zaopatrzenie w wodę i kontrola dla testu IPX1-6, tymczasowego testu zanurzenia IPX7, ciągłego testu zanurzenia IPX |
| Metoda zaopatrzenia w wodę | Stały dopływ wody, stały dopływ wody |
| Proces kontroli zaopatrzenia w wodę | Elektroniczny przepływomierz i cyfrowy manometr monitorują bieżące wartości w czasie rzeczywistym po tym, jak użytkownik ustawi wartości przepływu i ciśnienia na ekranie dotykowym, dane są odczytywane do PLC poprzez konwersję danych, a następnie prędkość pompy wodnej jest regulowana na podstawie częstotliwości przetwornik. System ma dwa kanały zaopatrzenia w wodę: jeden duży przepływ i jeden mały przepływ. |
| Oddział dużego przepływu | ◆ Dotyczy testu silnego strumienia wody IPX5 / 6 ◆ Zakres przepływu: 10-100 l / min ◆ Dokładność przepływu: ± 0,5 l / min ◆ Przepływomierz: przepływomierz turbinowy ◆ Pompa wodna: pompa odśrodkowa ze stali nierdzewnej |
| Oddział o małym przepływie | ◆ Stosowany do testu rozpylania wody IPX1 / 2/3/4 ◆ Zakres przepływu: 1-10 l / min ◆ Dokładność przepływu: ± 0,5 l / min ◆ Przepływomierz: mały przepływomierz turbinowy ◆ Pompa wodna: odśrodkowa pompa wodna ze stali nierdzewnej ◆ Zakres ciśnienia: 0,1-3 kg / cm2 ◆ Wyświetlacz ciśnienia: wyświetlacz cyfrowy, za pomocą manometru cyfrowego |
| Zbiornik zanurzeniowy / zbiornik do przechowywania wody | ◆ Może być stosowany do zaopatrzenia w wodę testu IPX1-6 oraz testu zanurzenia IPX7 i IPX8 ◆ Objętość: 500L ◆ Rozmiar zbiornika: W600mmXD600mmXH1400mm ◆ Okno obserwacyjne: okno ze szkła hartowanego ◆ Rozmiar okna obserwacyjnego: W200mmXH1250mm ◆ Ogranicznik głębokości: skala ze stali nierdzewnej ◆ Długość skali: 1300 mm, rozdzielczość 1 mm ◆ Kontrola poziomu: łącznik pływakowy + rurka przelewowa |
| Rurociąg zaopatrzenia w wodę | Zaopatrzenie w wodę w systemie jest rozprowadzane do każdego urządzenia za pomocą węży z PVC zgodnie z rozkładem terenu, kontrolowanym przez elektromagnetyczny zawór wodny oddzielnie dla każdego urządzenia. Rurociąg doprowadzający wodę jest zainstalowany z zaworem spustowym. Po zakończeniu testu woda w rurze wodnej jest automatycznie usuwana. |
| Filtr | Obudowa ze stali nierdzewnej, drobny element filtrujący |
| Ochrona bezpieczeństwa | Zabezpieczenie kolejności faz, zabezpieczenie przed wyciekiem, zabezpieczenie przed brakiem wody, zabezpieczenie nienormalne |
| 2. Urządzenie testujące pionowe urządzenie ociekowe IPX1 / 2 | |
| Obszar kroplowania | WD = 1000 × 1000 mm, inne rozmiary można dostosować |
| Wysokość kroplówki | Odległość igły 200 mm od próbki jest automatycznie mierzona przez czujnik podczerwieni |
| Prędkość kapania / przepływ wody | Przełączane 1 + 0,5 0 mm / min lub 3 + 0,5 0 mm / min, opady deszczu są kontrolowane cyfrowo |
| Otwór igły | Φ0,4 mm |
| Odstępy między otworami kroplowymi | 20 mm x 20 mm |
| Podnoszenie skrzynki ociekowej | Napędzany silnikiem, regulowany w zakresie 1100-1800 mm, prowadnica śrubowa zapewnia płynne podnoszenie i samozabezpieczenie |
| Czas na test | 0-99,9 min, można ustawić |
| 3. Rurki oscylacyjne IPX3 / 4 Urządzenie testujące rozpyloną wodę | |
| Promień rury oscylacyjnej | R200, R400, R600, R800, R1000, R1200, R1400, R1600mm są opcjonalne, wykonane ze stali nierdzewnej |
| Otwór igły | Φ0,4 mm |
| Dystrybucja otworów w sprayu | IPX3: po łuku 60 ° po obu stronach punktu środkowego (120 °) IPX4: na całym 180 ° półkola Rozstaw otworów: 50 mm |
| Przełączanie IPX3 / 4 | Przełączanie poprzez zmianę określonej liczby igieł nieprzelotowych lub igieł przelotowych |
| Kąt oscylacyjny | IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °) |
| Oscylująca prędkość | IPX3: 4s / cykl (2 × 120 °); IPX4: 12s / cykl (2 × 350 °); |
| Przepływ wody | Regulowany w zakresie 1-10 l / min |
| Czas na test | 0,01 S ～ 99,9 min, można ustawić |
| 4. Ręczna dysza rozpylająca wodę IPX3 / 4 | |
| Parametry dyszy zraszającej | Średnica zewnętrzna: Ф102 mm, średnica sferyczna: SФ75,5 mm, 1 otwór pośrodku, 2 wewnętrzne koła po 12 otworów w rastrze 30 °, 4 zewnętrzne koła po 24 otwory w rastrze 15 °, łącznie 121 otworów Ф0,5 mm, wykonane z mosiądz. |
| Przepływ wody | 10L / min ± 5%, przepływomierz jest regulowany ręcznie za pomocą rotametru, elektroniczny przepływomierz może być opcjonalny |
| Nacisk | 50 ～ 150 Kpa, zakres pomiarowy manometru: 0 ～ 0,25 MPa |
| Ruchoma tarcza | Wykonany z aluminium, można go odpiąć |
| Kierunek rozpylania wody | Kąt natrysku wody można regulować, dysza natryskowa IPX 3 i 4 ma takie samo wsparcie jak dysza węża IPX 5 i 6 |
| Czas trwania testu | 0,01 S ～ 99,9 min, można ustawić |
| 5. Ręczna dysza wodna IPX5 / 6 | |
| Parametry dyszy węża | IPX5: Ф6,3 mm; IPX6: Ф 12,5 mm |
| Przepływ wody | IPX5: 12,5 ± 0,625 l / min; IPX6: 100 ± 5 l / min, przepływomierz jest regulowany ręcznie za pomocą rotametru, elektroniczny przepływomierz może być opcjonalny |
| Odległość od dyszy do powierzchni obudowy | 2,8 m ((odległość od dyszy do środkowej powierzchni gramofonu, standard wymaga 2,5-3 m) |
| Kierunek strumienia wody | Kąt natrysku wody można regulować |
| Metoda stałej dyszy | Dysza węża IPX 5 i 6 oraz dysza natryskowa IPX 3 i 4 są zamocowane na tym samym wsporniku |
| Ciśnieniomierz | Można wyświetlić 0 ~ 0,25 MPa |
| Czas trwania testu | 0,01 S ～ 99,9 min, może być wstępnie ustawiony |
| 6. Komora zanurzeniowa IPX7 | |
| Rozmiar i objętość komory | Rozmiar komory wewnętrznej: WDH = 600 * 600 mm * 1400 mm, 500 L. |
| Najwyższa testowa głębokość wody | 1200 mm, ze skalą, rozdzielczość skali: 1 mm |
| Rozmiar kosza | Wiszący kosz ze stali nierdzewnej: WD = 500 × 500 mm |
| Kontrola podnoszenia | Kontrolowany przez elektryczny wciągnik |
| Czas trwania testu | Kontrola ręczna |
| Okno obserwacyjne | Okno ze szkła hartowanego, rozmiar okna: W200mmXH1200mm |
| 7. Pojemnik do ciągłego zanurzenia IPX8 | |
| Metoda operacji | Wstępnie ustawione parametry, automatyczne zwiększanie ciśnienia, automatyczne obniżanie ciśnienia |
| Rozmiar pojemnika | Rozmiar wewnętrzny: Ф600 × 1200 mm, ogólnie: WDH = 800 × 980 mm × 1850 mm |
| Zakres testu głębokości wody | 0–50 m |
| Odpowiedni zakres regulacji ciśnienia powietrza | 0-0,5 MPa, może być automatycznie regulowane przez czujnik ciśnienia, dokładność: 0,001 MPa |
| Ciśnienie wylotowe zaworu bezpieczeństwa | 0,55 MPa |
| Czas trwania testu | 0–9999 min |
| 8. Gramofon | |
| Średnica | Φ600mm |
| Prędkość obrotowa | 1r / min |
| Nośność | ≤50 kg |
| Inne funkcje | Wodoodporny, można go odchylać o 15 °, z podnoszoną ramą nośną |
