| MOQ: | 1 zestaw |
| Cena £: | Negotiable |
| Standardowe Opakowanie: | Standardowa skrzynia ze sklejki eksportowej |
| Okres dostawy: | 30 dni |
| Metoda płatności: | L/C, T/T |
| Wydajność dostaw: | 20 zestawów / miesiąc |

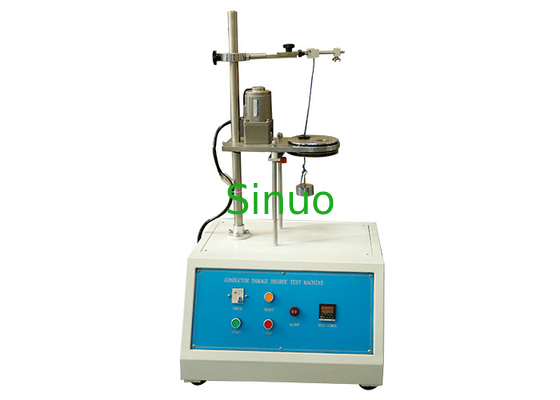

IEC 60884-1 Rysunek 11 Aparatura testowa do sprawdzania nieuzasadnionych uszkodzeń przewodów
Standard: IEC60884-1, klauzula 12.2.5, rysunek 11.
Podanie: Służy do sprawdzenia, czy zaciski śrubowe powinny być tak zaprojektowane i skonstruowane, aby zaciskały przewód (przewody) bez nadmiernego uszkodzenia przewodu (przewodów).
Próbka badana: Zaciski wtyczek i gniazdek.
Parametry techniczne:
| Model | SN2111 |
| Szybkość testu | 10 ± 2 RPM |
| Średnica bezwładności | 75mm |
| Czasy testów | 0 ～ 9999 |
| Odważniki testowe | 0,3, 0,4, 0,7, 0,9, 1,4, 2 kg |
| Wysokość testowa | 260, 280, 300, 320 mm |
| Średnica tulei | 6,5, 9,5, 13, 14,5 mm |
| Spełnione normy | IEC60884-1, IEC60669-1 |
Procesy testowe:
Końcówkę umieszcza się w aparacie badawczym zgodnie z rysunkiem 11 i wyposaża w sztywny, solidny, wielodrutowy i / lub elastyczny przewód (przewody), zgodnie z tabelą 3 najpierw o najmniejszym, a następnie o największej nominalnej powierzchni przekroju, zacisk dokręcenie śruby (śrub) lub nakrętki (nakrętek) momentem obrotowym podanym w tabeli 6.
Tam, gdzie nie ma sztywnych przewodów wielodrutowych, badanie można przeprowadzić tylko przy użyciu sztywnych przewodów litych.W takim przypadku nie ma potrzeby wykonywania dalszych testów.
Długość przewodu testowego powinna być o 75 mm większa niż wysokość (H) określona w tabeli 9.
Koniec przewodu przechodzi przez odpowiednią tuleję w płycie umieszczonej na wysokości (H) poniżej urządzenia, jak podano w tabeli 9. Przepust jest umieszczony w płaszczyźnie poziomej w taki sposób, że jego linia środkowa opisuje okrąg o średnicy 75 mm średnica, współśrodkowo ze środkiem jednostki zaciskowej w płaszczyźnie poziomej;płyta jest następnie obracana z prędkością (10 ± 2) obr / min.
Odległość między wlotem jednostki zaciskowej a górną powierzchnią tulei powinna mieścić się w zakresie ± 15 mm wysokości podanej w tabeli 9. Tulejka może być smarowana, aby zapobiec skręcaniu, skręcaniu lub obracaniu izolowanego przewodu.
Na końcu przewodu zawieszono masę określoną w tabeli 9.Czas trwania testu to około 15 min.
Podczas testu przewód nie może wysunąć się z zacisku ani pęknąć w pobliżu zacisku, ani nie może zostać uszkodzony w taki sposób, aby nie nadawał się do dalszego użytku.
Tabela porównawcza wagi, wysokości i tulei jak poniżej:
| Nominalne pole przekroju poprzecznego przewodu (mm²) |
Średnica otworu tulei (mm) |
Wysokość (mm) | Masa dyrygenta (kg) |
| 0.5 | 6.5 | 260 | 0.3 |
| 0,75 | 6.5 | 260 | 0,4 |
| 1.0 | 6.5 | 260 | 0,4 |
| 1.5 | 6.5 | 260 | 0,4 |
| 2.5 | 9.5 | 280 | 0,7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13,0 | 300 | 2.9 |
|
|||
Wideo
Wideo
Wideo
|
|
