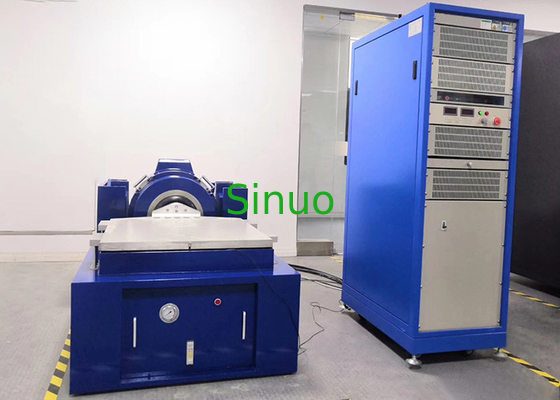

Generator drgań elektrodynamicznych 2000kgf do testowania trwałości komponentów samochodowych
Przegląd systemu:
System testów wibracyjnych może symulować możliwe uszkodzenia produktów lub paczek podczas transportu i przenoszenia, może być używany do wykrywania wczesnej awarii elementów pojazdu, może być również używany do testów zmęczeniowych w celu oceny żywotności elementów pojazdu.Ten system testujący ma szeroki zakres zastosowań, szeroki obszar zastosowań oraz znaczące i wiarygodne wyniki testów.Jest to idealne urządzenie do badania wibracji komponentów samochodowych dla producentów samochodów, działów kontroli jakości i instytutów badawczych.
Skład systemu testowego:
System do badania drgań składa się z jednego elementu poziomego generatora drgań / pionowo rozszerzonego blatu / wentylatora chłodzącego z tłumikiem / cyfrowym wzmacniaczem mocy / przyrządem pomiarowym do kontroli drgań.Ponadto pionowe blaty ekspansyjne mogą być dostosowane lub opcjonalne w zależności od rozmiarów próbki klienta i mogą być łączone z komorą do badań środowiskowych w celu utworzenia zintegrowanego systemu badań środowiskowych.
Parametry techniczne (większość parametrów można dostosować do określonych próbek i wymagań standardowych):
Generator wibracji | |
Sine Force | 2000kgf (20000N) |
Losowa siła | 2000kgf (20000N) |
Siła uderzenia | 4000kgf (40000N) |
Zakres częstotliwości | 5 ~ 3000 Hz |
Ciągłe przemieszczanie (amplituda) | 0-51 mm, ustawienie wstępne |
Częstotliwość izolacji drgań | 2,5 Hz |
Częstotliwość rezonansowa poziomu pierwszego | 2600 ± 5% Hz |
Śruba do blatu | 17 * M10 |
Wyciek strumienia magnetycznego | <1MT |
Maksymalna prędkość | 2 m / s |
Maksymalne przyspieszenie | 980 m / s2 (100 gramów) |
Równoważna masa ruchomych części | 20kg |
Dynamiczna średnica cewki | Φ280mm |
Maks.Ładowanie | 300 kg |
Waga | 2695kg |
Przełączanie wzmacniacza mocy | |
Wyjście wzmacniacza | 21KVA |
Znamionowe napięcie wyjściowe | 120Vrms |
Stosunek sygnału do szumu | > 65dB |
Sprawność wzmacniacza mocy | 95% |
Ochrona systemu | Zabezpieczenie termiczne, zabezpieczenie przed przepięciem, zabezpieczenie nadnapięciowe, zabezpieczenie nadprądowe, zabezpieczenie podnapięciowe, zabezpieczenie zewnętrzne, zabezpieczenie przed błędami logicznymi |
Wymiary | 1800 * 900 * 800 mm |
Waga | 450kg |
Blat z ekspansją pionową | |
Rozmiar tabeli | 1000 mm × 1000 mm |
Waga stołu | 60kg |
Najwyższa częstotliwość | 200 Hz |
Tabela poziomów | |
Rozmiar tabeli | 1000 mm × 1000 mm |
Waga stołu | 60kg |
Najwyższa częstotliwość | 200 Hz |
Komputer i powiązane akcesoria | |
Gospodarz | Lenovo |
Monitor | Dostosowane zgodnie z zarezerwowanym położeniem komory elektrycznej |
Wentylator | |
Moc wentylatora | 7,5 kW |
Objętość powietrza | 0,71 mln3/ s |
Ciśnienie wiatru | 3,5 kPa |
Wymiary | 500 * 300 * 200 mm |
Długość kanału | 4m |
Waga | 140kg |
Akcelerometr | |
Wrażliwość | 150 szt./g |
Zakres częstotliwości | 0,3-8000 Hz ± 10% |
Skala | 2000g |
Odporność na uderzenia | 2500g |
Długość linii | 5m |
temperatura robocza | -40-150 ℃ |
Waga | 35 Gram |
Metoda instalacji | M5 |
Schemat działania systemu:
