Tryb wyświetlania: | Cyfrowy wyświetlacz LCD | Typ drukarki: | Mikrodrukarka |
---|---|---|---|
zakres siły: | ±0,5% | Udar biegowy: | 0-600mm |
Prędkość biegu: | 50-250mm/min | Płyta testowa: | 80×80mm |
Wymuś czas utrzymywania: | 10 s, można ustawić; | Zastosowany standard: | IEC 60312-1 2010 |
Zastosowana standardowa figura: | Rysunek 29 | Zastosowana klauzula: | Punkt 7.3.11 |
High Light: | Sprzęt do testowania deformacji wyświetlacza LCD,sprzęt do testowania deformacji rur łączących |

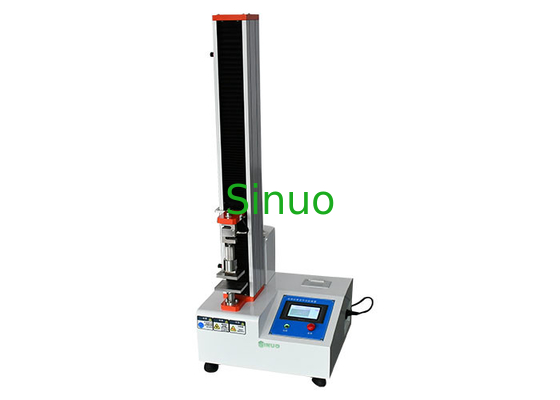

IEC60312-1 Rysunek 29 Węże odkurzacza i rury łączące Urządzenie do badania deformacji
Przegląd produktów:
To urządzenie do badania odkształceń spełnia wymagania normy IEC 60312-1, punkt 7.3.11, rys. 29. Służy do określania trwałego odkształcenia węża i rur łączących odkurzaczy po ściśnięciu.
Cechy wyposażenia:
1. Za pomocą kontrolera wyświetlacza cyfrowego LCD wszystkie ustawienia parametrów są przetwarzane w formie okna dialogowego, łatwego w obsłudze.
2. Wyświetl wartość siły w czasie rzeczywistym, wartość szczytową, prędkość, czasy testu.
3. Humanizowany projekt, prosta obsługa.
4. Wydruk: Wbudowana mikro drukarka termiczna.
5. Jednostka siły: N, kN, kgf, gf, lbf są do wyboru.
6. Jednostka przemieszczenia: mm, cm, cale są do wyboru
7. Przełączalna jednostka: Pa, kPa, Mpa, kgf / cm2, lbf / in2 są do wyboru.
8. Środki ochronne: ochrona przed nadmiernym skokiem, ochrona przed nadmierną siłą, ochrona przed nadmiernym czasem, ochrona granic zewnętrznych i wiele innych metod ochrony.
9. Wysoka czułość, natychmiastowe określenie kruszenia i automatycznego wyłączania
10. Angielski wyświetlacz wizualny
11. Test, wzrost, spadek, prędkość powrotu można ustawić za pomocą dowolnego wejścia i można je dokładnie kontrolować.
12. Test powraca automatycznie i szybko po jego zakończeniu, unikając długiego oczekiwania i przyspieszając wydajność testu.
13. Silnik o wysokiej wydajności, niski poziom hałasu, małe wibracje i długa żywotność.
14. Wysokiej jakości czujnik ze stali stopowej typu S, wysoka precyzja, duża odporność na siły zewnętrzne i przeciążenia.
15. Zewnętrzna skrzynia maszyny wykonana jest z blachy stalowej A3, elektrostatycznego natrysku proszkowego i powłoki z tworzywa sztucznego.
Parametry techniczne:
Moc wejściowa | Dopasuj lokalne wymagania dotyczące zasilania klienta |
Metoda przyłożona siłą | Elektryczny |
Zakres przyłożonej siły | 10-1000N |
Dokładność siły | ±0,5% |
Test prędkości | 50-250mm/min |
Skok próbny | 0-600mm |
Płyta testowa | 80×80mm |
Wymuś czas trzymania | 0-99,9 s |
Procedury testowe (wyciąg z normy IEC 60312-1, punkt 7.3.11):
Urządzenie, jak pokazano na rysunku 29, składa się z prasy śrubowej z podporą przykrytą kawałkiem karabińczyka próbnego, zgodnie z 7.2.1.3.2.Siła prasy ślimakowej jest przenoszona przez sprężynę na płytę testową z polerowanej stali na łożysku walcowym, którego oś jest prostopadła do osi badanego obiektu.
Przyłożona siła jest wskazywana na wskaźniku obciążenia, a zmniejszony wymiar przekroju poprzecznego jest mierzony noniuszem lub suwmiarką cyfrową.
