Szczegóły Produktu:
Zapłata:
|
Prędkość obrotowa korby: | 10 obr/min±1 obr/min | Kąt zgięcia: | Można ustawić 0-180° |
---|---|---|---|
Masa testowa: | 5 kg | Czasy testu: | 0-999999 razy, można ustawić; |
Kontrola: | Plc | Wyświetlacz: | Ekran dotykowy |
Stacje testowe: | 1 stacja, można dostosować | Stosowany standard: | IEC 60335-2-2 Klauzula 21.103 |
High Light: | 10r / min Sprzęt do testowania odporności na zginanie,Sprzęt do testowania odporności na zginanie węży |

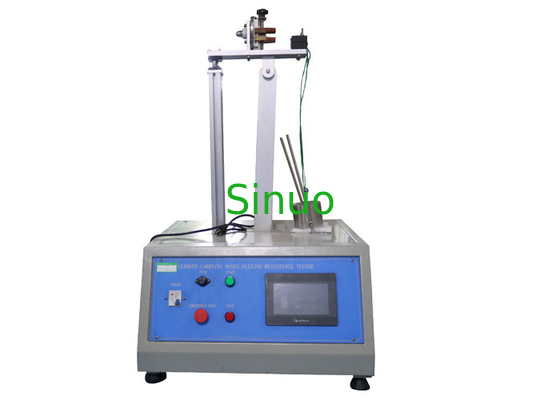

IEC 60335-2-2 Węże przewodzące prąd do odkurzacza Sprzęt do badania odporności na zginanie
Przegląd produktów:
To urządzenie do badania odporności na zginanie węży przewodzących prąd spełnia wymagania normy IEC60335-2-2, klauzula 21.103, rysunek 102. Odpowiednie do weryfikacji węży przewodzących prąd w odkurzaczach lub urządzeniach ssących wodę musi być odporny na zginanie.
Procesy testowe (wyciąg z normy IEC 60335-2-2 klauzula 21.103):
Koniec węża przeznaczony do podłączenia do zmotoryzowanej głowicy czyszczącej jest przymocowany do obrotowego ramienia sprzętu testowego pokazanego na rysunku 102. Odległość między osią obrotu ramienia a punktem, w którym wąż wchodzi do sztywnej części wynosi 300 mm ± 5 mm.Ramię można podnieść z pozycji poziomej o kąt 40°±1°.Na drugim końcu węża lub w dogodnym miejscu wzdłuż węża zawieszona jest masa 5 kg, tak aby w pozycji poziomej ramię podpierało się i nie było naprężenia węża.
W razie potrzeby masę można przestawić podczas badania.
Masa ślizga się po nachylonej płycie tak, że maksymalne ugięcie węża wynosi 3°.Podnoszenie i opuszczanie ramienia odbywa się za pomocą korby, która obraca się z prędkością 10 obr/min ±1 obr/min.
Test przeprowadza się dla 2500 obrotów korby, po czym nieruchomy koniec węża jest obracany o 90° i test jest kontynuowany przez kolejne 2500 obrotów.Test powtarza się w każdej z pozostałych dwóch pozycji 90°.Jeżeli wąż pęknie przed obrotem 10000 obrotów korby, zginanie zostanie zakończone.
Parametry techniczne:
Zasilacz | Dopasuj lokalne wymagania dotyczące zasilania klienta |
Sterowanie i działanie | Inteligentne sterowanie elektryczne PLC, obsługa ekranu dotykowego |
Stanowisko pracy | 1 stacja, można dostosować |
Prędkość obrotowa korby | 10 obr./min ± 1 obr./min, można ustawić; |
Czasy testu | 0-999999 razy, można ustawić; |
Masa testowa | 5 kg |
Kąt podniesienia ramienia | 40°±1° |
