IEC61439-1 2J 5J 10J 20J Przyrząd do badania udarności elementów uderzeniowych wahadła

IEC61439-1 Wysokoenergetyczne urządzenie do badania uderzeniowego wahadła

Wprowadzenie sprzętu:

Wysokoenergetyczne urządzenie do badania uderzeniowego wahadłowego zostało zaprojektowane i wyprodukowane zgodnie z wymaganiami normy IEC61439-1: 2009, IEC62262: 2002, klauzula 6, IEC60068-2-75, itd. muszle zderzają się z obiektami zewnętrznymi.

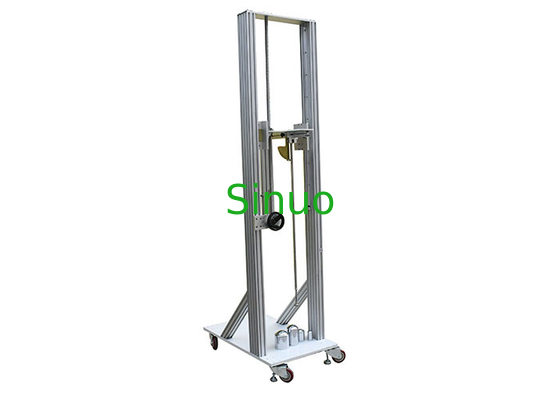

Rama tego urządzenia zbudowana jest z aluminiowych rur, konstrukcja jest zwarta i trwała.Wsporniki montażowe można regulować w górę iw dół, a kąt uderzenia można regulować w zakresie 0-90 °, całe urządzenie testowe jest łatwe w obsłudze.

Parametry techniczne:

Tabela 1 Charakterystyka elementu uderzającego



Energia / J.	≤1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Masa równoważna ± 2% kg	0, 25 (0, 2)	0.5	1.7	5	5	10
Materiał	Nylon	Stal
R / mm	10	25	25	50	50	50
D / mm	18, 5 (20)	35	60	80	100	125
f / mm	6,2 (10)	7	10	20	20	25
r / mm	-	-	6	-	10	17
l / mm	Skorygowane zgodnie z masą równoważną, patrz dodatek A.



Tabela 2 Wysokość upadku



Energia / J.	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0,7	1	2	5	10	20	50
Równoważna masa / kg	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,25	0,25	0.5	1.7	5	5	10
Wysokość upadku ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Uwaga 1, patrz uwaga 3.2.2;Uwaga 2, jednostka energii tej części dżula (J) jest wyprowadzona ze standardowego przyspieszenia ziemskiego (g), cała wartość g rundy: 10 m / s2.



Tabela 3 Zależność kodu IK i odpowiadającej mu energii



Kod IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
Energia / J.	za	0.14	0.2	0.35	0.5	0,7	1	2	5	10	20
Uwaga 1. Jeśli wymagana jest wyższa energia uderzenia, zalecana wartość to 50J. Uwaga 2: Niektóre inne normy używają jednej cyfry do wskazania określonej energii uderzenia.Aby uniknąć mieszania się z nim, numer elementu jest reprezentowany przez dwie cyfry.
za.Bez ochrony zgodnie z tym standardem
