Szczegóły Produktu:
Zapłata:
|
| Zastosowany standard: | IEC 61000-4-12 | Testuj zawartość: | Test odporności na fale oscylacyjne |
|---|---|---|---|
| Przebieg napięcia obwodu otwartego z przodu (T1): | Max. Maks. 4KV 4KV | Przód fali prądu zwarciowego (T2): | P1 ≤0,9 μs |
| Impedancja wyjściowa: | 12Ω, 30Ω | Metoda wtrysku fazowego: | Asynchroniczny lub synchroniczny |
| High Light: | IEC 61000-4-12 Sprzęt do testowania EMC,Sprzęt do testowania EMC 4KV,Generator testowy sygnału fali dzwonka |
||

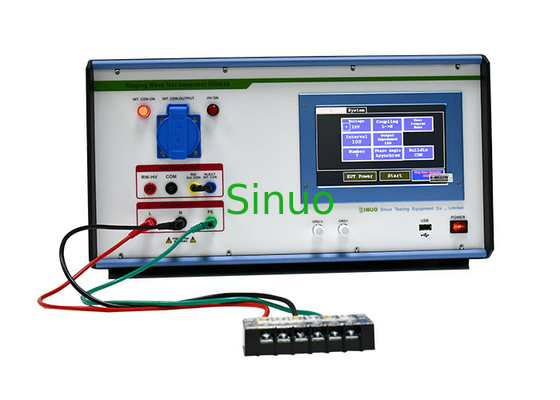

IEC 61000-4-12 Generator testowy sygnału fali dźwiękowej
Przegląd produktów:
Generator sygnału dzwonka służy do symulacji nie powtarzających się, tłumionych, oscylacyjnych fal przejściowych w liniach elektroenergetycznych niskiego napięcia, liniach sterujących i liniach sygnałowych zarówno w sieciach publicznych, jak i prywatnych.Zapewnia idealną, normatywną podstawę do oceny odporności sprzętu elektrycznego i elektronicznego do użytku domowego, komercyjnego i przemysłowego.
Stany nieustalone spowodowane przełączaniem zasilania i sterowania (lub wyzwalane przez uderzenia pioruna) generują zakłócenia fali dzwoniącej w liniach energetycznych, liniach sterowania i liniach sygnałowych.Ustalenie wspólnego kryterium oceny odporności sprzętu elektrycznego i elektronicznego do użytku domowego, komercyjnego i przemysłowego.
Ten generator sygnału dzwonka jest zgodny z normami IEC 61000-4-12/GB/T 17626.12 „Kompatybilność elektromagnetyczna (EMC) – Techniki testowania i pomiaru – Test odporności na fale oscylacyjne” i ANSI-C62-41 „Przewodnik IEEE dla napięć udarowych przy niskich -Voltage Ac Power Circuits”, jest to wymagane przez normę IEC 61009-1, klauzula 9.19.1, itp.
Parametry techniczne:
| Częstotliwość oscylacji napięcia w obwodzie otwartym (1/T) | 100kHz±10% |
| Napięcie wyjściowe obwodu otwartego (PK1) | (250V~4000V)±10% |
| Przód przebiegu napięcia w obwodzie otwartym (T1) (10% ~ 90%) | PK1: 0,5 μs ± 30% |
|
Szybkość zanikania napięcia w obwodzie otwartym |
40%<(PK2)/(PK1)<110% |
| 40%<(PK3)/(PK2)<80% | |
| 40%<(PK4)/(PK3)<80% | |
| Przednia fala prądu zwarciowego (T2) (10% ~ 90%) | P1 ≤0,9 μs |
| Prąd zwarcia (PK1) przy 3500V | 292A ± 10% przy 12Ω |
| Prąd zwarcia (PK1) przy 3500V | 117A ± 10% przy 30Ω |
| Sąsiadujący interwał impulsów | 1~99s |
| Liczba impulsów | 1 ~ 9999 razy |
| Metoda wyjściowa | Automatyczne przełączanie lub zmiana polaryzacji dodatniej i ujemnej |
| Impedancja wyjściowa | 12Ω, 30Ω |
| Metoda wtrysku fazowego | Asynchroniczny lub synchroniczny (0 ° ~ 360 °) |
| Przykładowa sieć sprzęgania/odsprzęgania | Opcjonalna sieć sprzęgająco-odsprzęgająca z generatorem przepięć |
Struktura:
7-calowy dotykowy interfejs LCD, bogaty w funkcje, łatwy w obsłudze i aktualizacji oprogramowania;
Wbudowana sieć zasilająca jednofazowa 10A (16A), 2 w 1, miniaturowa konstrukcja.
Wyjście EUT jest wyposażone w gniazdo panelu o wysokiej wytrzymałości, a połączenie próbki testowej jest wygodniejsze i bardziej niezawodne.
Wbudowane zabezpieczenia napięcia roboczego EUT, monitorowanie prądu, przepięcia, zabezpieczenia nadprądowe
Inteligentny, sterowany programowo zasilacz wysokonapięciowy, z wbudowanymi zabezpieczeniami przed przepięciami, przetężeniami i zwarciem.
Inteligentne wykrywanie sygnału wyjściowego fali dzwonka, z ostrzeżeniami o błędzie napięcia i braku wyjścia
Funkcja autodiagnostyki, może inteligentnie ocenić nieprawidłowe wyjścia wysokiego napięcia i fali dzwonienia.
Główny przełącznik przyjmuje importowany przełącznik, aby zapewnić stabilny przebieg fali, z dużą porównywalnością i długą żywotnością.
Przebieg zostanie pokazany na zewnętrznym oscyloskopie (oscyloskop powinien być przygotowany przez użytkownika)
