Szczegóły Produktu:
Zapłata:
|
| Zastosowany standard: | IEC62196-1: 2014 IEC60309-1: 2012 | Rejestracja danych temperatury: | Przez komputer lub pamięć dyskową U |
|---|---|---|---|
| Treść testowa: | Wzrost temperatury | Metoda kontroli: | PLC |
| Kanały testowe: | 8 kanałów | Prąd wyjściowy: | Max. Maks. 400.0A 400,0A |
| Napięcie wyjściowe: | AC 5V | Zakres pomiaru temperatury: | 0~400°C |
| High Light: | System testowania wzrostu temperatury złącza PLC,system testowania wzrostu temperatury złącza IEC 62196-1,sprzęt do testowania wzrostu temperatury pojazdu |
||

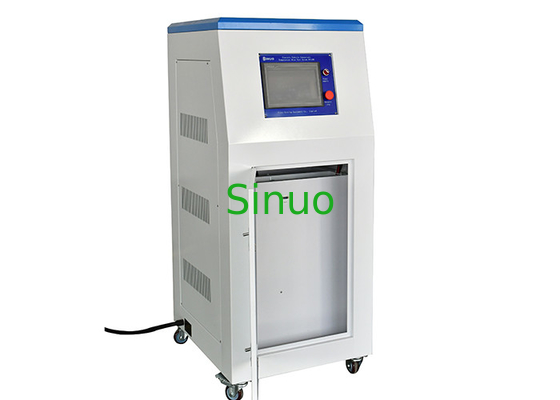

IEC60309-1: 2012 Wzrost temperatury złącza 0～400℃ system testowy
Przegląd wyposażenia:
To urządzenie dostarcza do próbki napięcie testowe niskiego napięcia poprzez test symulacyjny w normalnym środowisku użytkowania, zbiera wzrost temperatury w określonym czasie i porównuje go z wymaganiami standardowymi.
Służy do wykrywania testu wzrostu temperatury wtyczki i gniazda interfejsu stosu ładującego po przejściu prądu znamionowego, w celu oceny nagrzewania się powierzchni akcesoriów elektrycznych po podłączeniu prądu obciążenia i czy wzrost temperatury zacisku spełnia wymagania normy.
Może być używany do wykrywania portów ładowania pojazdów elektrycznych, przemysłowych gniazd wtykowych i złączy.
Struktury i cechy:
System testujący wzrost temperatury składa się z elektrycznego regulatora napięcia, przetwornika prądu, sterownika programowalnego PLC, czujnika prądu, dotykowego interfejsu człowiek-maszyna oraz ruchomej obudowy.Może stabilnie wyprowadzać prąd testowy, eliminować wpływ prądu testowego spowodowany wahaniami napięcia zasilania, przewodami łączącymi lub szynami miedzianymi oraz zmianami rezystancji próbki testowej i poprawiać dokładność wyników testu.Zasilacz ma zalety w postaci niskich strat, wysokiej wydajności, łatwej obsługi oraz pełnych funkcji kontroli i wykrywania.Ekran dotykowy może zawsze wyświetlać aktualną wartość i wartość temperatury każdego punktu pomiaru temperatury.Potrafi rejestrować wartość temperatury co 2 sekundy, aby wygenerować raport, który można zapisać na dysku U i skopiować do komputera w celu przeglądania i drukowania.
Parametry techniczne:
| Punkt pomiaru temperatury | 8 kanałów |
| Metoda operacji | Kolorowy humanizowany interfejs dotykowy |
| Wyjściowy stały regulowany prąd | AC 0,50～50,00～400,0A (poziom 1, można ustawić) |
| Tryb prądu wyjściowego | Ciągły/przerywany |
| Napięcie wyjściowe testu obciążenia | Poniżej AC 5V |
| Aktualna rozdzielczość | 0.1A |
| Dokładność amperomierza | ± 1% ± 3 bajty |
| Dokładność woltomierza | ± 1% ± 3 bajty |
| Czas testu w trybie ciągłym | 0,01～99,99 godzin |
| Czas testu w trybie przerywanym | 0,01～99,99 godzin |
| Cykle testowe w trybie przerywanym | 1～99999 cykli, automatyczne wyłączanie, gdy cykle testowe osiągną ustawioną wartość; |
| Zakres pomiaru temperatury | 0~400°C, dokładność 0,3% odczytu + 1°C;rozdzielczość: 0,1°C |
| Akwizycja danych temperatury | Skonfiguruj interfejs komunikacyjny RS232 i interfejs zapisu danych |
| Szybkość skanowania temperatury | 1 do 255 sekund wszystkie kanały |
| Zapis danych temperatury | Dane mogą być przechowywane na dysku U |
| Termopara do pomiaru temperatury | Amerykańska termopara filamentowa Omega T-type 30AWG, długość 2 metry, łącznie 8 sztuk |
| Zasilacz | Jednofazowy AC220V±10%, 50/60Hz, 3KVA |
| Wyposażenie Wymiary i waga | Około.dł. 800mm* szer. 680mm* wys.1610mm, 125KG |
