Szczegóły Produktu:
Zapłata:
|
| Tryb sterowania: | PLC, 7-calowy ekran dotykowy | Prowadzić samochód: | Silnik serwo i napęd krzywkowy |
|---|---|---|---|
| Sprężyna spiralna: | Współczynnik sprężystości 25N/mm | Wysokość spadku: | 40mm |
| Obrotnica: | Można go obracać i mocować w zakresie 12-30° | Przeciwwaga: | 100g*10, 150g*5, 200g*5 |
| Liczba testów: | 0-999999 razy, ustawienie ekranu dotykowego | Czas interwału: | 0-999999 sekund, ustawienie ekranu dotykowego |
| High Light: | Sprzęt do testowania urządzeń elektrycznych z ekranem dotykowym,sprzęt do testowania urządzeń elektrycznych 25N / mm |
||

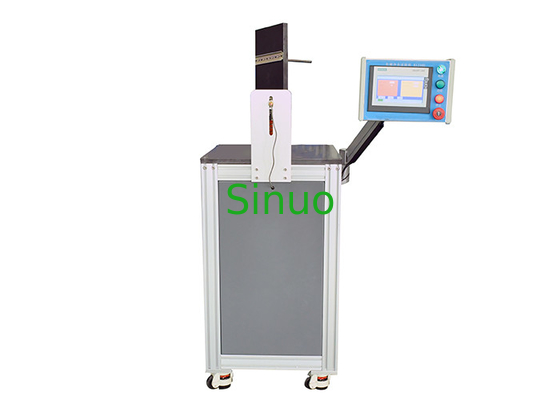

IEC61009-1 Wyłącznik mechaniczny Tester wstrząsów z ekranem dotykowym
Przegląd produktów
Sprzęt do testowania wstrząsów mechanicznych jest oparty na odpowiednich wymaganiach IEC60898-1, IEC61009-1, IEC60934:2007.
Projekt i produkcja, odpowiednie dla produktów z wyłącznikami, w celu sprawdzenia odporności na uderzenia odsłoniętych części, które mogą być narażone na wstrząsy mechaniczne podczas normalnego użytkowania wyłącznika.
Sprzęt przyjmuje sterowanie PLC, obsługę ekranu dotykowego, napędzany silnikiem mechanizm krzywkowy do sterowania podnoszeniem, czas interwału można ustawić, cała maszyna przyjmuje konstrukcję stojącą na podłodze, łatwą w obsłudze, praktyczną i piękną.
Zasada wyposażenia
Zaprojektowany zgodnie z IEC60898-1,płyta montażowa wyposażona w wyłącznik jest podnoszona przez krzywkę sterującą silnika i natychmiast swobodnie opada na metalową płytkę oporową wyposażoną w sprężynę spiralną o współczynniku sprężystości 25N/mm.Ta 50 razy posuwisto-zwrotna próbka jest przełączana w kolejnych 3 kierunkach 90 stopni przez stół obrotowy, aby powtórzyć test 50 razy.
Przegląd procesu testowego
1. Zamocuj testowany produkt z przodu pionowej płyty, ustaw testowany produkt w pozycji zamkniętej, ale nie podłączaj żadnego zasilania, naciśnij ekran dotykowy, aby zresetować, platforma robocza podnosi się do początkowego stanu wolnego końca, a przeciwwaga jest nakładana na przeciwną stronę płytki montażowej próbki.Sprężyna śrubowa jest ściśnięta o 1mm (czyli siła działająca na metalową płytkę oporową wynosi w tym czasie 25N).
2. Naciśnij przycisk start na ekranie dotykowym, swobodny koniec płaszczyzny roboczej automatycznie wzniesie się na wysokość 40 mm i spadnie, zarejestruje czas próbki od wibracji do zatrzymania i ustawi czas opadania na większy niż ten czas przestoju.Ustaw liczbę kropli na 50 razy.Następnie ponownie naciśnij start, próbka automatycznie spadnie w przód i w tył 50 razy
3. Obróć talerz obrotowy o 180° i powtórz test upadku 50 razy.
4. Obróć talerz obrotowy o 90° i powtórz test upadku 50 razy.
5. Obróć talerz obrotowy o 180° i powtórz test upadku 50 razy.
6. Inne testy kątowe można dowolnie wybierać
Główny parametr techniczny
| Tryb sterowania | Sterowanie PLC, obsługa 7-calowego ekranu dotykowego |
| Prowadzić samochód | Silnik serwo i napęd krzywkowy |
| Sprężyna spiralna | Współczynnik sprężystości 25N/mm |
| Wysokość spadku | 40mm |
| Obrotnica | Można go obracać i mocować w zakresie 12-30° |
| Przeciwwaga | 100g*10, 150g*5, 200g*5 |
| Liczba testów | 0-999999 razy, ustawienie ekranu dotykowego |
| Czas interwału | 0-999999 sekund, ustawienie ekranu dotykowego |
