Zastosowany standard: | IEC 62196-1Ed.4 | Tryb jazdy: | Siłownik |
---|---|---|---|
Kąt gięcia: | 0-360 ° można dowolnie regulować | Szybkość zginania: | 0-60 cykli/min, można wstępnie ustawić; |
Tryb sterowania: | Ekran dotykowy | Cykle zginania: | 0 ~ 999999 można ustawić, domyślnie 20000 cykli |
High Light: | Sprzęt do testowania wytrzymałości na zginanie bez możliwości ponownego podłączenia,sprzęt do testowania zginania IEC 62196-1,sprzęt do testowania pojazdów z ekranem dotykowym |

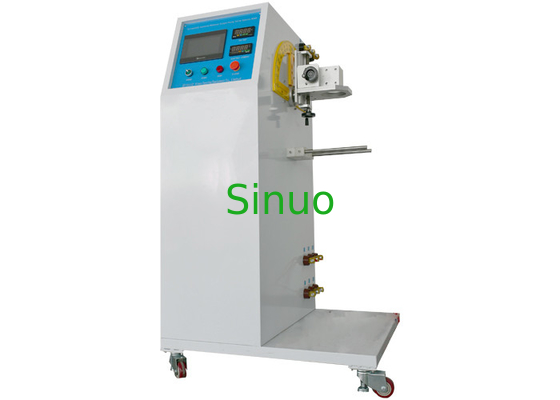

Urządzenie do testowania wytrzymałości mechanicznej pojazdu elektrycznego bez możliwości ponownego okablowania
Informacje o produkcie:
Sprzęt testowy służy do przeprowadzania testu mechanicznego wyginania wtyczek pojazdu, gniazdek i złączy akcesoriów, których nie można wymieniać.
Przyjmuje silnik serwo do napędzania gramofonu, aby próbka obracała się w lewo iw prawo, test zostanie automatycznie zatrzymany, gdy cykle testowe osiągną ustawioną wartość.
Zastosowana norma i klauzule:
IEC 62196-1Ed.4CDV 2020, paragraf 26.4, rys. 20, tabela 14.
Struktura:
Urządzenie jest napędzane silnikiem serwo, z montażową płytą aluminiową do próbek o dużych rozmiarach, może zdać sobie sprawę, że oś oscylacji jest jak najbardziej dopasowana do punktu wejścia przewodu podczas zaciskania próbki, dzięki czemu uzyskuje się minimalne boczne przemieszczenie elastycznego kabla i Załaduj.
Parametry techniczne:
Stacja testowa | Pojedynczy |
Metoda sterowania elektrycznego | Inteligentna zintegrowana kontrola PLC, 7-calowy humanizowany interfejs dotykowy; |
Tryb jazdy | Siłownik |
Przykładowa metoda mocowania | Mocowanie mechaniczne, pozycja punktu mocowania jest regulowana; |
Kąt gięcia | 0-360° można dowolnie regulować (domyślnie 90°, 45° po obu stronach pionu) |
Szybkość zginania | 0-60 cykli/min, można wstępnie ustawić; |
Cykle zginania | 0 ~ 999999 można ustawić, domyślnie 20000 cykli |
Wagi obciążenia | 20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N |
Moc obciążenia | Zewnętrzna (brak w zestawie), szafa ładunkowa z regulowanym napięciem między przewodami 0-250V i regulowanym prądem AC0-800A jest opcjonalna |
Ocena testowa | Sądząc po sygnałach podawanych, gdy prąd przewodzi, czy nie |
Wymiary i waga sprzętu | W950 * D650 * H1600mm, cała maszyna ma około 320 kg |
Zasilacz | Jednofazowy AC220V±10%, 60Hz, 10A |
