Szczegóły Produktu:
Zapłata:
|
Zastosowany standard: | IEC62196-1: 2014, NB/T42077-2016 | Tryb jazdy: | Napędzany silnikiem |
---|---|---|---|
Przenoszenie ładunku: | A. Siła zgniatania (5000±250) N B. Siła zgniatania (11000±550) | Prędkość przewracania: | (8±2)km/h |
Tryb sterowania: | PLC | Przejedź przez oponę: | Opona Michelin (P225 / 75R15) |
High Light: | Sprzęt do testowania przejechania pojazdu,sprzęt do testowania przejechania pojazdu IEC 62196-1,sprzęt do testowania opon 75R1 |

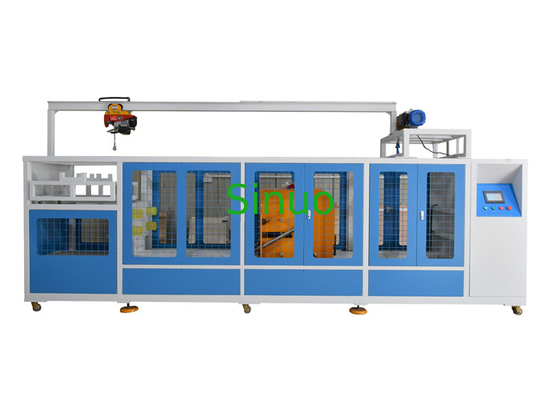

IEC62196-1 Sprzęt do testowania pojazdów elektrycznych z oponą P225/75R1
Informacje o produkcie:
Sprzęt badawczy służy do sprawdzania, czy wtyczka lub złącze pojazdu muszą mieć odpowiednią odporność na uszkodzenia spowodowane przejechaniem przez pojazd, chyba że jest wyposażone w system prowadzenia kabli, który zapobiega pozostawieniu akcesorium na ziemi.
Akcesoria połączone kablem o minimalnym rozmiarze typu zalecanego przez producenta należy umieścić na betonowej podłodze w dowolnej normalnej pozycji spoczynkowej.Siłę zgniatania wynoszącą (5000±250) N lub (11000±550) N należy przyłożyć do konwencjonalnej opony samochodowej P225/75R15 lub równoważnej opony odpowiedniej do obciążenia, zamontowanej na stalowej obręczy i napompowanej do ciśnienia ( 2,2 ± 0,1) bara.Koło należy przetaczać przez złącze pojazdu lub wtyczkę z prędkością (8±2) km/h.Akcesorium należy ustawić w naturalnej pozycji spoczynkowej przed przyłożeniem siły w innym kierunku dla każdej próbki.Badane akcesorium powinno być przytrzymywane lub blokowane w stałej pozycji, tak aby nie poruszało się znacząco podczas przykładania przyłożonej siły.W żadnym wypadku nie należy wywierać siły na wystające kołki.
Zastosowana norma i klauzule:
IEC62196-1: 2014 „Wtyczka, gniazdka, złącza pojazdu i wloty pojazdu – Przewodzące ładowanie pojazdu elektrycznego – Część 1: Wymagania ogólne” klauzula 33.2 i 33.3
GB/T20234.1-2015 „Zestaw przyłączeniowy do przewodzenia ładowania pojazdów elektrycznych — Część 1: Wymagania ogólne” pkt 6.21 i 7.21
NB/T42077-2016 „In-Cable Control and Protective Device for Mode 2 Charge of Electric Road Vehicle (IC-CPD)” klauzula 9.34
Struktura:
A. Obudowa urządzenia jest zabezpieczona osłoną ochronną, aby zapewnić bezpieczeństwo procesu testowego;spód podwozia jest wyposażony w amortyzującą podnóżek i konstrukcję koła pasowego, co ułatwia montaż i demontaż.Test toczenia osiąga się dzięki prowadnicom szyn o dużej wytrzymałości, przesuwaniu zestawu rolek, serwomotorowi o dużej mocy W połączeniu z reduktorem turbiny napędzającym wrzeciono w celu osiągnięcia prędkości testowej.Urządzenie przesuwne do mocowania próbki jest wyposażone w przyrząd do montażu skrzynki funkcyjnej, który jest uniwersalnie regulowany (można go regulować w górę iw dół, w lewo i w prawo w zależności od rozmiaru i kształtu próbki).
B. Urządzenie regulujące siłę zgniatania jest zaprojektowane jako konstrukcja regulowana w górę iw dół.Opony poddane próbce, górna i dolna rama przesuwna oraz układ napędowy i przeciwwaga stanowią wymaganą masę testową jako całość, wyposażone w importowany precyzyjny czujnik siły;dostrajanie każdej przyłożonej siły, a siła jest automatycznie resetowana do zera po wyregulowaniu próbki styków opony, wartość siły jest ponownie wyświetlana;w ten sposób zapewniając dokładność siły każdego testu.
C. Sprzęt przyjmuje tryb pracy przedniego i tylnego napędu opony (kierunek toczenia jest napędzany przez dodatni i ujemny obrót serwomotoru), utrzymując próbkę na stałym poziomie, osiągając najbardziej realistyczną symulację toczenia posuwisto-zwrotnego oponę samochodową, skutecznie przeprowadzając w ten sposób symulowane zgniatanie próbki.
D. Jednostka główna składa się ze sterowania PLC, ekranu dotykowego, kółek i linii łączących, łatwego przemieszczania i łączenia.
Parametry techniczne:
Stacja testowa | Pojedynczy |
Metoda sterowania elektrycznego | Inteligentna zintegrowana kontrola PLC, obsługa humanizowanego interfejsu dotykowego w kolorze (obsługa komputera jest opcjonalna) |
Tryb jazdy | Napędzany silnikiem |
Przenoszenie ładunku |
A. Siła zgniatania (5000±250) N B. Siła zgniatania (11000 ± 550) |
Prędkość przewracania | (8±2)km/h |
Metoda przewracania | Moduł silnika liniowego służy do napędzania opony samochodowej w celu symulacji ruchu posuwisto-zwrotnego przedniego i tylnego (symuluje uszkodzenia spowodowane przypadkowym przetoczeniem się do złącza pojazdu lub wtyczki podczas jazdy do przodu lub do tyłu samochodu w rzeczywistej scenie) |
Ładowanie siły zgniatania | za pomocą serwomotoru z reduktorem ślimakowym do przykładania siły zgniatania |
Wyświetlanie i regulacja siły zgniatania | Używany jest markowy czujnik siły, a zakres siły można regulować w zakresie 0-20000N |
Przejedź przez oponę | Opona Michelin (P225 / 75R15) lub równoważna opona (ST225 / 75R15) |
Ciśnienie powietrza w oponie | (2,2 ± 0,1) bar |
Podłoga testowa | Płyta dolna z powierzchnią cementowo-betonową, która może być wyposażona w osprzęt |
Pudełko funkcyjne próbek | Wykonany ze stopu aluminium, można go regulować w górę iw dół, w prawo i w lewo, a także łatwo instalować różne rodzaje próbek, łączoną konstrukcję, łatwą do zainstalowania i zamocowania |
Urządzenie podnoszące | Zaimportowany przewodnik umożliwia swobodne przesuwanie ładunku w górę iw dół |
Instalacja próbki | Podnoszenie i restrukturyzacja wyciągarki elektrycznej |
Wyświetlacz liczenia czasu | Można wyświetlać i ustawiać na ekranie dotykowym |
Metoda amortyzacji | Sprężyna tłumiąca |
