Szczegóły Produktu:
Zapłata:
|
| Zakres napięcia: | 100mV~20V | Min. Min. Discharge Voltage Napięcie rozładowania: | 0 V |
|---|---|---|---|
| Zakres prądu: | 1A~200A | Moc: | 4000W |
| Zakres pomiaru pętli: | ~65535 razy | Maksymalna liczba kroków na pętlę: | 254 |
| High Light: | Sprzęt do testowania akumulatorów litowych 400 W,sprzęt do testowania akumulatorów IEC 62133 |
||

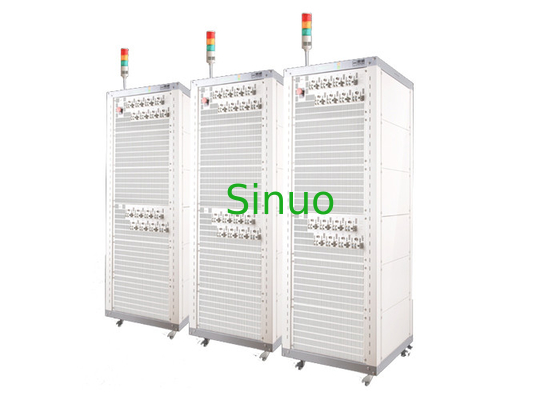

IEC 62133 Sprzęt do testowania akumulatorów o pojemności rozładowania dla samochodu 20 V 200 A
Normy:
Artykuły 6.3 i 6.4 GB31241-2014 „Wymagania bezpieczeństwa dotyczące baterii litowo-jonowych i zestawów baterii do przenośnych produktów elektronicznych”,
IEC 62133-2012 „Ogniwa wtórne i akumulatory zawierające elektrolity alkaliczne lub inne niekwasowe – Wymagania bezpieczeństwa dotyczące przenośnych szczelnych ogniw wtórnych oraz akumulatorów wykonanych z nich do użytku w zastosowaniach przenośnych” Artykuł 7.3.8 i 7.3.9
GB/T31485, EN, UN38.3, UL 2054, QC/T 744-2006, QC/T 743-2006
Przegląd:
1. Zakres zastosowania: ten system ładowania i rozładowywania nadaje się do kompleksowego testowania akumulatorów litowo-polimerowych, litowo-jonowych, niklowo-wodorkowych, niklowych, kwasowo-ołowiowych i innych;badania baterii;mała produkcja baterii i sortowanie pojemności;baterie kombinowane, komputery przenośne/bateria baterii, bateria do smartfona, power bank, nowa energia elektryczna pojazdu 18650 bateria litowa i inne testy produktów.
2. Sprzęt systemowy jest stabilny i niezawodny, a każdy kanał ma niezależne źródło stałego prądu i stałego napięcia sprzętowego.
3. Schemat ustawiania kroku procesu można ustawić niezależnie dla ciągłego odłączania;dodawana jest funkcja „kontynuuj” kroku procesu po „stop” (włącznie) w każdej sytuacji.
4. Szybkie zbieranie danych, dokładne zbieranie zmian napięcia i prądu oraz potężna funkcja dziennika.Jedyne przetwarzanie danych i krzywych, funkcja raportu.Dane i dane można wyeksportować do doskonałych danych tekstowych i ogólnego przetwarzania edycji.
5. Różne typy zegarków można dopasować do różnych specyfikacji baterii guzikowych i połączonych baterii testowych.
6. Może być używany w trybie offline, można zmierzyć temperaturę i rezystancję wewnętrzną oraz funkcję smbus baterii laptopa.
7. Dostarczone napięcie staje się bardziej miękkie, numer skrzynki można zmienić, a zakres można zmienić.
8. Opcjonalny port szeregowy, połączenie sieciowe i USB.Przyjmuje tryb c/s i może być sterowany zdalnie.
Liczbę kanałów, zakres napięcia, zakres prądu itp. można dostosować do specyficznych wymagań klienta.Aby uzyskać dalszą pomoc, wyślij e-mail lub zadzwoń do Sinuo.
Parametry techniczne:
|
Indeks projektu |
Indeks parametrów |
|
|---|---|---|
| Moc wejściowa | AC380V±10%/50 lub 60Hz | |
| Rezolucja | AD: 16bit (DA: 16bit) | |
| Rezystancja wejściowa | ≥1MΩ | |
| Moc wejściowa | 11139W | |
| Funkcja kontroli kanału | Stałe źródło prądu i stałe źródło napięcia przyjmują niezależną strukturę podwójnej pętli zamkniętej | |
| Tryb sterowania kanałem | Niezależna kontrola | |
| Napięcie | Zakres napięcia na kanał | 100mV~20V |
| Minimalne napięcie rozładowania | 0V | |
| Precyzja | ± 0,1% FS | |
| Prąd odcięcia stałego napięcia | 0,4 A | |
| Stabilność | ± 0,1% FS | |
| Aktualny | Aktualny zakres na kanał | 1A~200A |
| Precyzja | ± 0,1% FS | |
| Stabilność | ± 0,1% FS | |
| Moc | Moc wyjściowa na kanał | 4000W |
| Stabilność | ± 0,2% FS | |
| Czas | Aktualny czas odpowiedzi | Czas przełączania sprzętowego prądu do 20A wynosi 20ms |
| Zakres czasu kroku |
≤(365*24) godzina/krok, Obsługa formularzy czasu 00:00:00:000 (h, min, s, ms) |
|
| Rejestracja danych | Stan zapisu | Czas△t: 100ms |
| Napięcie (U: 40mV) | ||
| Prąd (I: 400mA) | ||
| Nagrywaj częstotliwość | 10Hz | |
| Opłata | Tryb ładowania | Ładowanie stałym prądem, ładowanie stałym napięciem, ładowanie stałym prądem i stałym napięciem, stałym prądem i stałym napięciem pakietu akumulatorów, ładowanie stałą mocą |
| Warunek odcięcia | Napięcie, prąd, czas względny, pojemność, -ΔV | |
| Rozładować się | Tryb rozładowania | Stałe rozładowanie prądu, stałe rozładowanie mocy, stałe rozładowanie rezystancji |
| Warunek odcięcia | Napięcie, prąd, czas względny, pojemność, -ΔV | |
| Tryb impulsowy | Tryb ładowania | Tryb prądu stałego, tryb stałej mocy |
| Tryb rozładowania | Tryb stałego prądu tryb stałej mocy | |
| Warunki odcięcia | Czas, numer linii | |
| Min.szerokość impulsu | 500ms | |
| Liczba impulsów | Krok pojedynczego impulsu obsługuje 32 różne impulsy | |
| Ciągłe przełączanie ładowania i rozładowania | Impulsowy krok może osiągnąć ciągłe przełączanie od ładowania do rozładowania | |
| Warunek odcięcia | Napięcie, czas względny | |
| Test DCIR | Obsługuje niestandardowe wyszukiwanie punktów do obliczeń DCR (rezystancja wewnętrzna DC) | |
| Cykl | Zakres pomiaru pętli | 1 ~ 65535 razy |
| Maksymalna liczba kroków na pętlę | 254 | |
| Zagnieżdżona pętla | Funkcja zagnieżdżonej pętli, maksymalna obsługa 3 warstw | |
| Ochrona | Ochrona oprogramowania |
|
|
||
|
||
| Ochrona sprzętu |
|
|
| Próbkowanie wykrywania napięcia i prądu | Połączenie czteroprzewodowe | |
| Hałas | <85dB | |
| Hałas | <85dB | |
| Baza danych | Baza danych MySQL | |
| Środki komunikacji górnej maszyny | Protokół TCP/IP | |
| Wyjście danych | EXCEL2003/2010, TXT | |
| Interfejs komunikacyjny | Port Ethernet | |
| Na jednostkę Kanały główne | 2 | |
| Wymiary | Komora 36U, szer.*głęb.*wys.:600*600*1780(mm) | |
