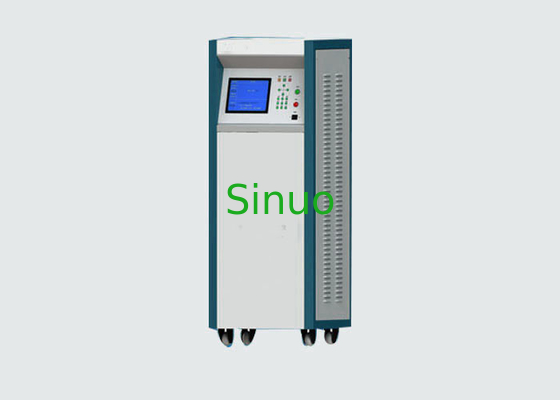

IEC 60884-1 Klauzula 11.5 Multitester Tester bezpieczeństwa elektrycznego
Informacje o produkcie:
Ten wielotestowy tester bezpieczeństwa elektrycznego jest zgodny z normami IEC 60884-1:2013, klauzula 11.5, 17.1, 17.2, IEC 60669-1, klauzula 11.4, klauzula 16, IEC 60950:2013 klauzula 2.6.3.4, 5.2 i 6.2.2.3, IEC 60335-1 klauzula 10, 13, klauzula 16, klauzula 27 itd. Integruje 6 funkcji testu wysokiego napięcia, izolacji, uziemienia, upływu, mocy, testowania rozruchu niskiego napięcia.
Cechy:
■ Spełnij CCC, IEC, EN, VDE, BS, GS, UL i inne normy bezpieczeństwa elektrycznego
■ Nieograniczone przechowywanie warunków testowych i wyników testów
■ Dane można kopiować przez USB
■ Duża szybkość: szybki procesor ARM jest używany jako rdzeń kontrolny przyrządu testowego, a przetwarzanie danych jest kompleksowe i szybkie
■ Wysoka dokładność: dokładność testu bezpieczeństwa do 1,5%
■ Można ustawić wzrost i spadek wytrzymywanego napięcia, a także z funkcją alarmu górnego i dolnego limitu
■ Cyfrowy tryb sterowania ze sprzężeniem zwrotnym w pętli zamkniętej, w pełni automatyczny tryb regulacji napięcia, napięcie/prąd wyjściowy jest automatycznie korygowany i nie ma na nie wpływu wahania zewnętrznej sieci energetycznej, aby zapewnić dokładność testu
■ Do testu rezystancji uziemienia można wybrać dwa tryby oceny: napięcie i rezystancję, aby spełnić wymagania różnych norm krajowych/przemysłowych
■ Wbudowana jedna sieć ludzkiego ciała do testowania prądu upływowego, którą można dostosować do dowolnej opcjonalnej funkcji sieci ludzkiego ciała
Parametry techniczne:
Zastosowany standard | IEC 60884-1 |
Zastosowana klauzula | 11,5 |
Napięcie wytrzymywane AC | |
Zakres ustawień napięcia wyjściowego | AC 200~5000V |
Dokładność napięcia wyjściowego |
±(1,5%×ustawienie+5słów) |
Krok ustawiania napięcia wyjściowego |
1V |
Częstotliwość wyjściowa |
50/60Hz |
Przebieg wyjściowy |
Sinusoida |
Zniekształcenie przebiegu wyjściowego | Mniej niż 2% (przy obciążeniu czysto rezystancyjnym) |
Szybkość regulacji przebiegu wyjściowego |
Mniej niż (2%* ustawienie +5V) |
Pojemność wyjściowa |
500VA |
Zakres ustawień czasu zmniejszania napięcia wyjściowego |
0~300s |
Ustaw krok |
0.1s |
Zakres pomiaru prądu przebicia | 0,10~99,99mA |
Dokładność testu prądu przebicia |
±(1,5%×czytanie+5słów) |
Ustawiony górny limit prądu przebicia | 0,10~99,99mA |
Wstępny dolny limit prądu przebicia |
0,00~5,00mA |
Podział bieżącego zaprogramowanego kroku |
0,01mA/krok |
Zakres ustawień czasu testu |
1~300s |
Krok ustawiania czasu testu |
1s/krok |
Wykrywanie łuku |
Poziom 1~9 (poziom 9 to najwyższa czułość) |
Rezystancja izolacji | |
Zakres ustawień napięcia wyjściowego | DC 200 ~ 1000 V |
Dokładność napięcia wyjściowego | ± (1,5%×czytanie+5 słów) |
Krok ustawiania napięcia wyjściowego |
1V |
Pojemność wyjściowa | 60VA |
Zakres ustawień czasu zmniejszania napięcia wyjściowego | 0~300s |
Ustaw krok |
0.1s |
Zakres / dokładność pomiaru rezystancji izolacji |
1~2000 MΩ ≤100 MΩ: ±(5%×wyświetlane+3słowa) >100MΩ: ±(8%×wyświetlane+8słów) |
Zakres ustawień alarmu rezystancji izolacji |
Górna granica: 0 ~ 2000MΩ;dolny limit: 1 ~ 2000MΩ |
Zakres czasu testu, rozdzielczość | 1~300s 1s/krok |
Rezystancja uziemienia | |
Zakres / dokładność wyjścia prądu doziemnego |
AC 5,0 ~ 30,0 A |
Dokładność prądu doziemnego |
±(1,5%×ustawienie+0,2A) |
Zakres pomiaru rezystancji uziemienia |
10,0~600mΩ |
Dokładność pomiaru rezystancji uziemienia | ±(1,5%×wyświetlanie+3mΩ) |
Zakres ustawień alarmu rezystancji uziemienia | Górny limit: 5~10A:10,0~600mΩ;11~25A:10,0~300mΩ;26~30A:10,0~200mΩ;dolny limit:0,0~100mΩ |
Krok ustawiania rezystancji uziemienia |
1mΩ |
Zakres czasu testu |
1~300s |
Krok czasu testu | 1s/krok |
Prąd upływu | |
Napięcie wyjściowe |
1,06-krotność napięcia znamionowego zapewnianego przez wbudowany zasilacz o zmiennej częstotliwości |
Ustawienie rodzaju nieszczelności |
Dynamiczny wyciek, statyczny wyciek, wbudowana jedna sieć prądu upływowego ludzkiego ciała, dowolna sieć ludzkiego ciała może być dostosowana; |
Zakres pomiaru napięcia wyjściowego | AC 50~280V |
Częstotliwość napięcia wyjściowego |
AC 45~65Hz |
Dokładność napięcia wyjściowego | ±(0,5%×wyświetlanie+2słowa) |
Zakres pomiaru prądu upływu |
0,05~20,00mA |
Dokładność pomiaru prądu upływu |
± (1,5%× wyświetlanie +10uA) |
Zakres ustawień alarmu prądu upływu |
Górna granica: 0,05 ~ 20,00 mA;dolna granica: 0,01 ~ 5,00mA |
Krok ustawienia prądu upływu |
0,01mA |
Zakres czasu testu |
1~300s 1s/krok |
Moc | |
Napięcie wyjściowe |
1,0-krotność napięcia znamionowego, zapewnianego przez wbudowany zasilacz o zmiennej częstotliwości |
Zakres / dokładność pomiaru napięcia wyjściowego |
AC 50~280V ±(0,5%×wyświetlanie+2 słowa) |
Zakres / dokładność pomiaru prądu wyjściowego |
AC 0,20~30,00A ±(0,5%× wyświetlanie +2 słowa) |
Zakres / dokładność pomiaru mocy czynnej |
30~6000W ±(0,5%× wyświetlanie +5 słów)
|
Zakres ustawień mocy alarmu | Górny limit: 3 ~ 6000 W , Dolny limit: 0 ~ 6000 W |
Zakres czasu testu / rozdzielczość | 1~300s 1s/krok |
Rozpoczęcie niskiego napięcia | |
Napięcie wyjściowe | 0,85-krotność napięcia znamionowego zapewnianego przez wbudowany zasilacz o zmiennej częstotliwości |
Zakres / dokładność pomiaru napięcia wyjściowego |
AC 50~280V ±(0,5%× wyświetlanie +2słowa) |
Zakres / dokładność pomiaru prądu początkowego |
AC 0,20~30,00A ±(0,5%× wyświetlanie +2 słowa) |
Aktualny zakres ustawień alarmu | Górna granica: 0,20~30,00A Dolna granica: 0,00~25,00A |
Zakres czasu testu |
1~300s 1s/krok |
Komunikacja |
232 485 puszka Bu |
Berło | s Interfejs TCP/IP |
Metoda kontroli zewnętrznej |
Interfejs PLC, sygnał przełącznika |
Wygląd systemu |
Rozmiar: 600 W * 1840 H * 600 Dmm Wysokość z kołem pasowym, lampka alarmowa |
Wyposażenie standardowe systemu | Przewód zasilający × 1, przełącznik nożny × 1, zacisk testowy 30A × 1, skrzynka testowa × 1, wejście zasilania line × 1, rurka bezpiecznika × 1 |
