Szczegóły Produktu:
Zapłata:
|
| Zastosowany standard: | IEC 62196-1 | Zastosowana klauzula: | 22,23,24 |
|---|---|---|---|
| Napęd urządzenia: | Silnik serwo, śruba pociągowa, szyna prowadząca | Skok wstawiania: | 0~200mm |
| Stacja testowa: | 1 stacja niezależna | Siła wstawiania: | Maksymalnie 900N |
| High Light: | Klauzula 22 System testowania wzrostu temperatury,system testowania wzrostu temperatury pistoletu EVC,system testowania wzrostu temperatury wtyku |
||

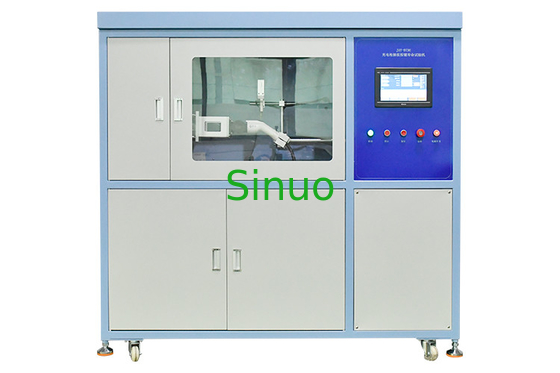

IEC62196 Klauzula 22 System testowania żywotności wtyczek pistoletu EVC i wzrostu temperatury
Informacje o produkcie:
To urządzenie testowe jest odpowiednie dla pojazdów elektrycznych zgodnie z IEC 62196-1:2020, klauzula 22,23,24, IEC60309-1: 2012, klauzula 20,21,22, IEC60998, IEC60669.IEC61058, IEC60439, EIA-3 64-70 i inne normy.
Nadaje się do niezależnego testowania żywotności wtyczki elektrycznej, testu wzrostu temperatury i testu rezystancji styku podstawy ładującej pistoletu ładującego.
Wtyczka i gniazdo pala ładującego są testowane pod kątem wytrzymałości na rozerwanie i normalnej żywotności, które można wykorzystać do testu siły wkładania i wyciągania wtyczki i gniazda pala ładującego, aby ocenić, czy wtyczka i gniazdo mogą wytrzymać uszkodzenia mechaniczne i uszkodzenia elektryczne w normalnego użytkowania oraz do testowania wtyczki i gniazda ładującego.Niezawodność elektronicznego działania blokującego i mechanicznego mechanizmu blokującego.Jest to specjalny sprzęt do testu żywotności wtyczki i gniazda stosu ładowania pojazdów elektrycznych.Może być używany do testu obciążenia, gdy jest wyposażony w ładunek i jest wyposażony w odpowiedni system sterowania.Sprzęt przyjmuje zaawansowany inteligentny system sterowania PLC i interfejs operacyjny komputera przemysłowego.Wyświetlacz jest dokładniejszy;można ustawić liczbę testów, aktualny czas i skok testowy.Prędkość testowa wynosi 50-800 mm/s, a skok testowy Gdy wtyczka i gniazdo są zablokowane lub odłączone z powodu połączenia styków lub awarii, zostanie wyzwolony alarm błędu.I zapisz odpowiednią liczbę eksperymentów.Gdy wystąpi alarm, automatycznie zatrzyma test.Urządzenie może jednocześnie mierzyć styczniki 4-drogowe.Korpus skrzyni składa się z płyty uszczelniającej ze stali nierdzewnej i profilu ze stopu aluminium, o pięknym wyglądzie;Zalety podobnych produktów, stabilne działanie i łatwa obsługa, to pierwszy wybór dużych instytucji pomiarowych i laboratoriów.
Parametr techniczny
| Zastosowany standard | IEC 62196-1 |
| Zastosowana klauzula | 22,23,24 |
| Napęd urządzenia | Silnik serwo, śruba pociągowa, szyna prowadząca |
| Struktura urządzenia | Urządzenie testowe jest umieszczone poziomo i jest spawane zgodnie z normą krajową o przekroju kwadratowym 40 mm x 40 mm, a płyta uszczelniająca jest formowana przez obróbkę CNC płyty elektrolitycznej o grubości 1,2 mm. |
| Kontroler | System wykorzystuje do pracy 15-calowy komputer przemysłowy oraz inteligentne urządzenie sterujące programowalnym sterownikiem logicznym (PLC). |
| Zakres umiejętności | Może spełnić wszystkie 2p + E, 3P + E, 3P + E + N i inne specyfikacje, prąd znamionowy AC ≤ 250A lub DC ≤ 250A gniazdo (wtyczka) testowanie produktu. |
| Szybkość działania | Prędkość wkładania i wysuwania wtyczki lub złącza ustawiana jest dowolnie (0,1~0,80) m/s, co w pełni spełnia wymagania normy 0,8 ± 0,1) m/s |
| Szybkość testu | Szybkość wkładania i wyjmowania wtyczki lub złącza z gniazdka lub wlotu urządzenia wynosi 7,5 uderzeń na minutę |
| Układ napędowy | Śruba kulowa jest napędzana silnikiem servo i prowadzona przez suwak wyciszający, dzięki czemu zacisk może poruszać się posuwisto w lewo i w prawo, co może zapewnić maksymalną siłę wkładania 500N |
| Skok wstawiania | 0 ~ 200 mm można ustawić dowolnie (to znaczy skok silnika serwo napędzającego ruch lewego zacisku), rozdzielczość wynosi 0,1 mm |
| Podstawa oprawy | Liniowa szyna ślizgowa jest stosowana wewnątrz i na zewnątrz górnej i dolnej strony, co może zapewnić prostoliniowość mocowania i wytrzymałość konstrukcji prowadzącej podczas pracy. |
| Stacja testowa | 1 stacja niezależna |
| Liczba prób | 1 ~ 999999 razy można ustawić dowolnie, gdy liczba osiągnie ustawioną wartość, może się automatycznie zatrzymać; |
| Czas wkładania pistoletu ładującego | Można ustawić 1 ~ 999,9 s |
| Siła wstawiania | Maksymalnie 900N, precyzyjny cyfrowy moduł ciśnieniowy, wyświetlanie krzywej komputerowej |
| Wykrywanie alarmu | Zgodnie z zasadą „Przejeżdżaj tam, gdzie powinna, zatrzymuj się tam, gdzie powinna”, system ocenia, czy próbka jest uszkodzona, czy nie, zgodnie z logiczną zależnością „pozycja i prąd”.Gdy testowana próbka jest uszkodzona, urządzenie może wydać alarm dźwiękowy i wizualny oraz automatycznie się wyłączyć |
| Ochrona przed wyciekiem | Zainstalować wyłącznik upływu na wlocie zasilania sterowania urządzenia.W przypadku wycieku odetnij zasilanie sterujące, aby wyłączyć zasilanie całej szafy |
| Zabezpieczenie nadprądowe | Ustawienie górnego limitu prądu, aby zapobiec przetężeniu lub zwarciu w obwodzie |
| Ochrona przed przeładowaniem | Wewnątrz urządzenia znajduje się wyłącznik automatyczny, który może się automatycznie wyzwolić w przypadku przeciążenia |
| Ochrona progowa | Wszystkie ruchome drzwi szafy są wyposażone w wyłączniki bezpieczeństwa.Gdy drzwi szafy są otwarte, zasilanie jest automatycznie odcinane, aby zapobiec niebezpieczeństwu porażenia prądem operatora. |
| Wyłącznik awaryjny | Panel sterowania szafy zasilającej ma wyłącznik awaryjny, który jest wygodny dla operatora, aby odciąć moc wyjściową szafy zasilającej, gdy jest to nienormalne lub konieczne. |
| Wejście i wyjście ołowiu | Porty wyprowadzeń wejściowych i wyjściowych są pokryte cewkami ochronnymi, aby zapobiec uszkodzeniu kabli |
| Wymiary | O W2000mmxD1200mmxH1800mm |
| Waga | Około 450 kg |
| Moc robocza | AC220V±10%,50Hz,20A |
| Każdy parametr testowy może realizować funkcję przechowywania, którą można wywołać bezpośrednio po ponownym użyciu, bez konieczności ponownego jej resetowania, operacja jest prosta, użytkowanie wygodne, a wydajność znacznie poprawiona. | |
| Regulacja ręczna;system ma ręczny przycisk stanu, aby ułatwić mocowanie próbki; | |
| Gniazdo pistoletu ładującego przyjmuje regulowane zaciski w osi X i Y, które mogą naprawić pistolet ładujący poniżej 250 A (zapewnij 3 różne gniazda mocujące pistolety ładujące) | |
| Można zmierzyć maksymalną wartość siły każdego wkładania, a każdą wartość siły można zebrać w krzywą do wyświetlenia na komputerze | |
| Zakres zaciskania zacisku wtykowego jest kwadratowy, okrągły i φ60mm lub więcej. | |
| Każda wartość siły może być przechowywana w formie tabeli do przeglądania | |
| Żywotność wtyczki i skrzynka ładunkowa znajdują się w tym samym pudełku, a zasilacz w innym pudełku | |
Test wzrostu temperatury
| Napięcie wyjściowe | DC6V |
| Regulowany prąd testowy wyjścia | DC10 ~ 2000.0A płynna regulacja |
| Sprawdź stabilność prądu | ± (2% wartości zadanej + 5 słów) |
| Aktualna dokładność wyświetlania | ± (1% odczytu + 5 cyfr) |
| Dokładność wyświetlania napięcia impedancji | ± (1% odczytu + 5 cyfr) |
| Test stabilności napięcia | (2% ustawiona wartość + 5 słów) |
| Czas włączenia | 1~999,9 sekundy |
| Czas przerwy w zasilaniu | 1~999,9 sekundy |
| Godziny włączenia i wyłączenia | 1 ~ 999999 razy, z funkcją wyłączania pamięci, automatyczne wyłączanie po osiągnięciu czasu |
| Test wzrostu temperatury termopary | Czas skanowania 1S |
| Zakres pomiaru temperatury | 0~200℃ Dokładność ±0,3% odczytu +1℃;Rozdzielczość: 0,1 ℃ |
| Pomiar temperatury | 16 kanałów (w tym 1 punkt do pomiaru temperatury otoczenia) |
| Skonfiguruj termopary | Termopara filamentowa amerykańskiej firmy Q typu T 30AWG, długość 2 metry, łącznie 16 |
| Szybkość akwizycji | 1 sekunda/czas |
| Wyposażony w niezależnie opracowany przez naszą firmę moduł pomiaru temperatury, może być testowany elektrycznie, bez uszkadzania przyrządu, ma silne właściwości przeciwzakłóceniowe i może dokładnie opisać krzywą temperatury na komputerze. | |
| Wyświetlaj temperaturę i krzywą w komputerze | |
| Oprogramowanie może ustawić kanał temperatury otoczenia, a temperatura otoczenia może być automatycznie odejmowana podczas zbierania danych | |
| Sprzęt można uruchamiać i zatrzymywać za pomocą sterowania komputerowego, a jednocześnie można zbierać krzywą prądu, napięcia, temperatury i czasu, co jest wygodne dla użytkowników do analizy i użytkowania. | |
|
Obciążenie przyjmuje rezystory rurowe dużej mocy, które można regulować etapami: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 prąd wyjściowy, który można regulować ręcznie lub automatycznie |
|
Test rezystancji kontaktu
| Zakres testu rezystancji styku | 0~200mΩ, rozdzielczość 0,01mΩ, dokładność ±1%+3 cyfry |
| 4-kierunkowy test rezystancji w tym samym czasie | |
| Zmierz rezystancję styku raz za każdym razem, gdy go podłączasz i odłączasz, możesz również zmierzyć rezystancję stycznika raz po N-krotnym podłączeniu i odłączeniu | |
