Szczegóły Produktu:
Zapłata:
|
Zastosowane normy: | IEC 60335-1, klauzula 25.14, rysunek 8 itd. | Test prędkości: | 0~60 obr/min |
---|---|---|---|
Cykle testowe: | 0~999999 razy | Metoda kontroli: | Sterowanie programowalne PLC |
Metoda wyświetlania: | 7-calowy ekran dotykowy | Tryb jazdy: | Siłownik |
Konfiguracja: | Regulator ciśnienia 0 ~ 50 kW | Max. Maks. bearing weight nośność: | 10 kg |
Kąt testowy: | 0-360° | Gwarancja: | Rok |
High Light: | IEC60335 Sprzęt do testowania obrotów obrotowych połączeń obrotowych,sprzęt do testowania obrotów obrotowych połączeń kablowych |

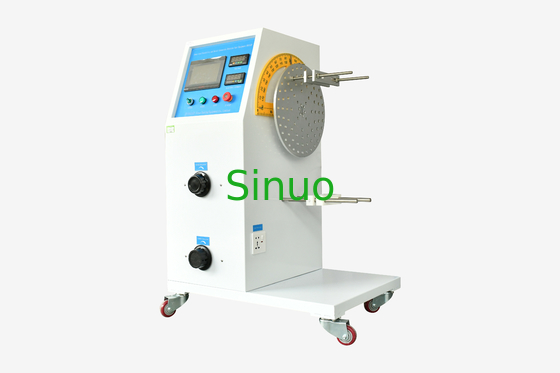

IEC60335 Sprzęt gospodarstwa domowego Sprzęt do testowania rotacji kabli i połączeń obrotowych
Informacje o produkcie:
Sprzęt do testowania elastyczności przewodu zasilającego został zaprojektowany i wyprodukowany zgodnie ze standardowymi wymaganiami normy IEC 60335-1, klauzula 25.14, rysunek 8, IEC 60335-2-23, klauzula 23.3, test zginania dla przewodów, które są zginane podczas przechowywania oraz klauzula 11.101, test wzrostu temperatury styków ślizgowych połączenia obrotowego .Służy do sprawdzania, czy przewód zasilający małych urządzeń gospodarstwa domowego (takich jak dzbanek do kawy / żelazko elektryczne) i podobnych urządzeń jest odpowiednio zabezpieczony przed nadmiernym wyginaniem się, gdy wchodzi do urządzenia.
Zasada testu polega na unieruchomieniu jednego końca próbki, a drugiego końca, aby wprawić próbkę w ruch obrotowy.Jednocześnie przyłożyć do próbki obciążenie prądem znamionowym 1,25-krotności napięcia znamionowego, zawiesić na elastycznym przewodzie próbki ciężarek 1N, aby obracać naelektryzowaną próbkę z określoną prędkością.Obrotnica wykonuje 20 obrotów w przód a następnie 20 obrotów w tył z prędkością 50 obr/min i zatrzymuje się automatycznie po osiągnięciu liczby prób i równoczesnym pomiarze wzrostu temperatury suwaka .
Ten sprzęt przyjmuje konstrukcję stojącą na podłodze.Dzięki sterowaniu PLC i obsłudze ekranu dotykowego można wstępnie ustawić czas testu, szybkość testu i kąt zgięcia, a wbudowana moc wyjściowa 5 kW jest odpowiednia dla większości wymagań testowych lokówek do włosów, żelazek do włosów i urządzeń gospodarstwa domowego.
Parametry techniczne:
Kąt zgięcia | Kierunek do przodu/do tyłu: 0-360 °, wstępnie ustawiony na ekranie dotykowym |
Prędkość zginania | 0~60 obr./min, zaprogramowane na ekranie dotykowym |
Cykle testowe | 0-999999, można ustawić; |
Moc wejściowa | AC220V, 50Hz |
Metoda kontroli | Sterowanie programowalne PLC |
Tryb jazdy | Siłownik |
Operacja | Inteligentna kontrola z ekranem dotykowym o przekątnej 7 cali |
Konfiguracja | Regulator ciśnienia 0 ~ 50 kW |
Aktualny | 0-15A, regulowany |
Maks.nośność | 10kg |
Stacja | Jeden |
Przykładowy zacisk | Zacisk uniwersalny (1 zestaw) |
Standardowa waga ładunku | 1N (1 szt.) |
Struktura
Utrzymanie
Przed testowaniem sprawdź, czy elementy oprawy są luźne, czy nie.
Przed testowaniem sprawdź, czy gniazdo obciążenia jest uszkodzone, czy nie.
Przed testowaniem należy sprawdzić, czy manipulator obraca się płynnie, używając ręcznej prędkości.
W stanie spoczynku należy zdjąć próbki testowe i odważniki, wyłączyć zasilanie obciążenia i zewnętrzne zasilanie.
Prosimy nie kłaść na urządzeniu żadnych ciężkich i ostrych przedmiotów.
Proszę nie dociskać elementów maszyny, aby uniknąć przesunięcia pozycji.
Należy trzymać z dala od cieczy, aby uniknąć zwarcia obwodu elektrycznego.
Specjalna funkcja
Wybrany przycisk [Single/Duble Sided]: Operator może wybrać jedną stronę, która ma 0° jako linię środkową, aby wykonać zginanie posuwisto-zwrotne (obrót jednostronny) w tym systemie, a zakres ruchu posuwisto-zwrotnego nie przekroczy linii środkowej.Operator może również wybrać każdy kąt zgięcia połowicznego lewego i prawego kierunku wokół linii środkowej pod kątem 0°, to znaczy zgięcia wokół linii środkowej (ruch posuwisto-zwrotny) (obrót dwustronny).Wartość domyślna to wyginanie dwustronne.Naciśnij przycisk, aby obrócić jednostronnie.Ten przycisk może być używany w połączeniu z przyciskiem [Obrót w lewo i w prawo], aby jednocześnie wybrać kierunek i obrót jednostronny i dwustronny.Uwaga specjalna: Przed przełączeniem tych przycisków operator musi upewnić się, że obrotnica znajduje się w pozycji wyjściowej, naciskając przycisk [Homing], a zliczenia są usuwane przez naciśnięcie przycisku [Count Cleared], wtedy przełączenie tych przycisków będzie skuteczne .Celem jest uniknięcie zmiany kierunku obrotów podczas testowania jednego kierunku.
