Zastosowany standard: | IEC60884-1 | Zastosowana aplikacja: | Części zewnętrzne z materiałów niemetalicznych itp. |
---|---|---|---|
Średnica kuli: | Ø5mm ±0,05mm | Ciśnienie piłki: | 20N ± 0,2N |
Stanowisko badawcze: | 100mm wysokości x 50mm średnicy | materiał kulkowy: | Stal hartowana |
High Light: | Aparat do badania nacisku kulki IEC60884-1,aparat do badania nacisku kuli z częściami zewnętrznymi,aparat do badania nacisku kulki ze stali hartowanej |

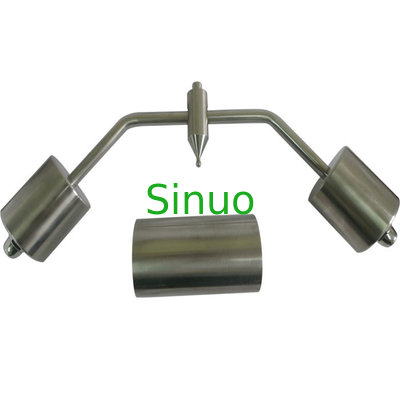

IEC60884-1 Niemetalowe części Zewnętrzne części Aparat do badania ciśnienia kulkowego
Informacje o produkcie:
Aparat do badania ciśnienia kulki spełnia wiele standardowych wymagań, takich jak IEC60884-1, IEC60335-1, IEC60950 i tak dalej.
Zastosowanie: zewnętrzne części z materiału niemetalowego, części materiału izolacyjnego podtrzymujące części pod napięciem, w tym połączenia i części z materiału termoplastycznego zapewniające dodatkową izolację lub wzmocnioną izolację, wytrzymują tę próbę nacisku kulą.
Parametry techniczne:
Wagi | 20N ± 0,2N |
Średnica kulki dociskowej | Ф5 mm (R2,5 mm), zgodny z ISO 3290 |
Materiał kulki dociskowej | Stal hartująca |
Inne części materiał | Stal nierdzewna |
Wymiary podpory | Ф50 mm X100 mm z otworem na termoparę |
Procedury testowe:
A. Włączyć zasilanie piekarnika (piec jest przygotowany przez operatora).
B. Zamontuj oddzielną termoparę w otworze termopary, gdzie środek wspornika próbki do badań znajduje się około 3 mm poniżej powierzchni, aby sprawdzić, czy temperatura wspornika próbki do badań nie odbiega znacząco od temperatury badania.
C. Ustaw żądaną temperaturę na sterowniku piekarnika.Przeprowadzić test na powietrzu, z tolerancją ±2°C.Piec grzewczy, aparat do badania nacisku kuli i wspornik próbki do badań należy utrzymywać w temperaturze badania przez 24 godziny lub do momentu osiągnięcia równowagi termicznej, w zależności od tego, co nastąpi wcześniej.
D. Po osiągnięciu warunków równowagi termicznej próbkę należy umieścić w przybliżeniu w środku podłoża próbki do badań tak, aby jej górna powierzchnia była pozioma.Delikatnie opuść kulę dociskową w przybliżeniu do środka próbki testowej, upewnij się, że nie istnieją warunki, które spowodują ruch kuli dociskowej w inny sposób niż w dół podczas testu.Montaż próbki do badań należy przeprowadzić w możliwie najkrótszym czasie, aby zapewnić, że nie nastąpi znaczący spadek temperatury pieca grzewczego i podparcia próbki do badań.Kulowy aparat dociskowy jest dociskany do tej powierzchni siłą 20N
E. Po wygrzaniu próbki do wymaganej temperatury przez 60min+2min/0min wyjąć kulkę dociskową z próbki i w ciągu 10s zanurzyć próbkę w wodzie o temperaturze 20°C±5°C.Po okresie zanurzenia 6min±2min wyjąć próbkę z wody i usunąć wszelkie ślady wody.
Zauważyć
1. Po każdym badaniu aparat do badania nacisku kuli należy czyścić czystą, suchą szmatką.
2. Stalowa kulka R2.5 to stal łożysk kulkowych, zwróć uwagę na ochronę przed rdzą.
3. Powierzchnia nośna jest jasna, czysta i gładka.
4. Nie dopuść, aby ciała obce blokowały otwór termopary Ф 2,5.
5. Nie dopuść do poluzowania się śrub obciążnika wyważającego.
