System testowania wydajności powietrza IEC 61591 dla wyciągów oparów kuchennych

System testowania wydajności powietrza IEC 61591 dla wyciągów oparów kuchennych

Parametry techniczne:

1. Zasilanie laboratoryjne: AC 220V/AC 380V 50HZ;pojemność: 5KVA

2. Środowisko laboratoryjne: 20 ℃ ± 5 ℃ Wilgotność: 30% - 80% Ciśnienie atmosferyczne: normalne

3. Zakres pomiaru objętości wiatru: (0,06-25 metrów sześciennych)/min, (3,6-1500 metrów sześciennych/godzinę)

4. Statyczne ciśnienie różnicowe: 0-1500 Pa ± 0,2%

5. Parametry elektryczne: AC i DC są wspólne, dokładność pomiaru napięcia, prądu i mocy wynosi 0,2, wyświetlacz cyfrowy Zakres: napięcie AC 0-300 V prąd AC 0--10A moc 0-1000 W

6. Prędkość: cyfrowy wyświetlacz 0-5000 obr./min ± 5 obr./min

7. Temperatura powietrza: 0-50 ℃ ± 0,5 ℃

8. Wilgotność powietrza: (5～99)%R﹒H ± 5%

9. Zasilacz regulowany o zmiennej częstotliwości: dostarczony przez klienta;

10. Wyniki pomiarów, które mogą być automatycznie obliczone przez komputer po zakończeniu testu;

1) Maksymalne ciśnienie statyczne (wartość ciśnienia statycznego przy zerowej objętości wiatru): Ps2n (maks.) Pa

2) Maksymalna objętość wiatru (wartość objętości wiatru przy zerowym ciśnieniu statycznym): Qv (max) m3 /min

3) Ciśnienie statyczne przy określonej objętości wiatru (7m3/min): Ps2ns Pa

4) Moc wejściowa silnika głównego przy określonej objętości wiatru (7m3/min): PW

5) Sprawność przy pełnym ciśnieniu przy określonej objętości wiatru (7m3/min): η %

6) Objętość i ciśnienie wiatru odpowiadające roboczego punktowi objętości wiatru (zgodnie z GB/T17713-20XX)

7) Maksymalna sprawność przy pełnym ciśnieniu (zgodnie z GB/T17713-20XX)

8) Sprawność dynamiczna płynów (kaptur FDE): η % (w tym odpowiednia optymalna objętość wiatru, ciśnienie statyczne, moc)

9) Efektywność energetyczna (okap EEI): η % (w tym odpowiednia etykieta mocy systemu oświetleniowego)

10) Ciśnienie i objętość wiatru odpowiadające krzywym charakterystycznym 5Pa, 10Pa, 15Pa

11. Może mapować odpowiednie krzywe ciśnienia statycznego i objętości wiatru, objętości i prędkości wiatru, prądu, mocy, wydajności itp. Próbki można również testować zarówno w stanie wdechu, jak i wydalenia.

12. Tryb testowy: urządzenie ma dwa tryby testowe, automatyczny test i ręczny tryb testowy;

1) Istnieją dwie metody testowania automatycznego testu:

• Test automatyczny można przeprowadzić zgodnie z punktem maksymalnej objętości wiatru, to znaczy, gdy ciśnienie statyczne powraca do punktu zerowego, odczytać maksymalną objętość wiatru, a następnie podzielić ją na kilka punktów objętości wiatru zgodnie z wartością maksymalnej objętości wiatru , przeprowadzić odpowiedni test natężenia i ciśnienia wiatru oraz narysować krzywą natężenia i ciśnienia wiatru (krzywa PQ),
• W pełni automatyczny test oparty na punkcie maksymalnej objętości wiatru i określonej wartości ciśnienia statycznego, to znaczy, gdy ciśnienie statyczne powraca do zera, najpierw odczytaj maksymalną objętość wiatru, a następnie następujące punkty testowe można przetestować zgodnie z wcześniej określonym wartość ciśnienia statycznego lub objętość wiatru (wartość ciśnienia statycznego lub objętość wiatru można określić do 5 punktów)
• W przypadku braku zasilania badanego prototypu należy określić maksymalną objętość wiatru (czyli znamionową objętość wiatru prototypu) do pomiaru ciśnienia statycznego, czyli zmierzyć różnicę ciśnień statycznych poniżej znamionowej objętości wiatru (tzw. różnica ciśnień między wylotem wiatru a wlotem wiatru badanego prototypu).Przedmiotem jest test oporu (test oporu przepływu)

2) W części testu ręcznego istnieją cztery metody testowania, jak następuje:

• W przypadku zasilania badanego prototypu należy określić siłę wiatru do pomiaru ciśnienia statycznego, czyli przetestować wartość ciśnienia statycznego przy określonej objętości wiatru.
• W przypadku zasilania badanego prototypu należy określić wielkość siły wiatru do pomiaru ciśnienia statycznego, czyli przetestować wartość objętości wiatru przy określonym ciśnieniu statycznym.
• Przy zasilaniu testowanego prototypu należy określić częstotliwość wentylatora pomocniczego oraz przetestować siłę wiatru i ciśnienie statyczne.
• W przypadku braku zasilania badanego prototypu należy podać maksymalną objętość wiatru (czyli znamionową objętość wiatru badanego prototypu) do pomiaru ciśnienia statycznego, czyli zmierzyć różnicę ciśnień statycznych pod znamionową objętością wiatru ( różnica ciśnień statycznych między wylotem wiatru a wlotem wiatru badanego prototypu), pozycja jest testem oporu (test oporu przepływu).
• Powyższe cztery testy ręczne są wykorzystywane głównie do badań i testów rozwojowych silnika.

13. Podsumowanie zakresu testowego każdego parametru

Wprowadzenie do systemu:

Urządzenie do pomiaru objętości wiatru F-401-025 to system pomiaru objętości wiatru opracowany i wyprodukowany zgodnie z normami ISO5801, IEC61591 itp. oraz przy użyciu zaawansowanej japońskiej technologii.

Podstawową zasadą testu jest: symulacja rzeczywistego stanu pracy próbki w testowym tunelu aerodynamicznym (wentylator pomocniczy sprawia, że ​​ciśnienie na wylocie wiatru próbki jest zgodne z wymaganiami), a następnie zmierzenie różnicy ciśnień wiatru po obu stronach dyszy w tunelu aerodynamicznym, a następnie za pomocą standardowego wzoru oblicza odpowiednią prędkość wiatru w tym czasie, a na koniec mnoży powierzchnię dyszy i odpowiedni współczynnik przepływu, aby uzyskać objętość wiatru.

Urządzenie przyjmuje komputerową metodę automatycznego pomiaru i sterowania.Wystarczy ręcznie zainstalować próbkę i wymienić dyszę.Cały proces testowania próbki zajmuje tylko dziesięć minut.Może mapować odpowiednie krzywe ciśnienia statycznego i objętości wiatru, objętości i prędkości wiatru, prądu, mocy, wydajności itp. Test może być również testowany w dwóch stanach wdechu i wydalenia.Charakteryzuje się wygodą, szybkością, stabilnością i niezawodnością oraz dobrą powtarzalnością.Poznaj test i zastosowanie powiązanych produktów w badaniach naukowych i procesie produkcyjnym.

Zastosowanie: Okapy nadkuchenne, wentylatory, Yuba, grzejniki, wentylatory chłodzące, wentylatory osiowe, oczyszczacze powietrza itp.

Wymagania dotyczące wydajności i funkcji:

1) Urządzenie przyjmuje wielodyszową konstrukcję komory wiatrowej.Odpowiednią dyszę można dobrać do mierzonego przepływu, dzięki czemu jedno urządzenie może mierzyć szeroki zakres przepływu wiatru.

2) Może być używany zarówno do badania inhalacji, jak i wydalania.

3) Wentylatory pomocnicze są wyposażone, dzięki czemu można zmierzyć pełną krzywą wydajności przy zerowym przepływie i zerowym ciśnieniu statycznym.

4) Test automatyczny, obliczenia i wyprowadzenie danych są realizowane przez komputer i jego urządzenia peryferyjne, a wyniki testu są drukowane i wyświetlane graficznie.Dialog człowiek-maszyna jest łatwy w obsłudze, z dużą precyzją, oszczędzając czas i wysiłek.

5) Pozycje badań: charakterystyka PQ (zależność między natężeniem przepływu a ciśnieniem statycznym), rysowanie krzywej oporu spalin, charakterystyka Q-η 1 (zależność między natężeniem przepływu a wydajnością ciśnienia całkowitego), sprawność oporów przepływu, charakterystyka Q-η 2 (zależność między natężeniem przepływu a wydajnością oporów przepływu), charakterystyka Q-η 3 (zależność między natężeniem przepływu a wydajnością zużycia energii), obiekty testowe oporów przepływu oraz jednoczesny pomiar prędkości obrotowej, prądu i mocy mierzonego obiektu.

Do urządzenia dodano następujące nowe funkcje:

1. Zgodnie z najnowszą wersją domowej normy dla okapów GB/T17713-20XX „Okapy kuchenne i inne urządzenia do odciągania i wyciągania oparów kuchennych”, dodaj elementy do zmierzenia:

• Narysuj krzywą oporu oddymiania,
• Określ objętość wiatru i objętość wiatru w punkcie roboczym objętości wiatru.Ciśnienie statyczne
• zwiększyć maksymalną całkowitą wydajność ciśnienia.

2. Zgodnie ze zmienioną wersją najnowszej normy UE dotyczącej okapów nadkuchennych IEC61591:2014 „ROZPORZĄDZENIE KOMISJI (UE) nr 66/2014”, dodano następujące testy elementów:

• „Wydajność dynamiczna płynów” (kaptur FDE)
• „Wskaźnik efektywności zużycia energii” (okap EEI)
• siła wiatru, ciśnienie i moc przy najlepszej wydajności
• ciśnienie i objętość wiatru odpowiadające krzywym charakterystycznym 5Pa, 10Pa, 15Pa
• W automatycznych elementach testowych należy zapewnić określony test ciśnieniowy z co najmniej 5 punktami ciśnienia w pełnym zakresie ciśnienia, zwłaszcza najnowsze funkcje, takie jak wykres krzywej objętościowo-ciśnieniowej wiatru w ramach kalibracji ciśnienia 5 Pa okapu kuchennego w automatycznym procesie testowym i element testowy oporu przepływu.
• Zwiększ test wydajności ciśnienia przepływu z CFM jako jednostką objętości wiatru.

3. Zgodnie z najnowszym standardem efektywności energetycznej dla wentylatorów wentylacyjnych GB32049-2015 „Wartości graniczne i poziomy efektywności energetycznej dla wentylatorów wentylacyjnych AC do użytku domowego i podobnego” oraz GB/T14806-2017 „Wentylatory AC do użytku domowego i podobnego oraz ich Regulatory prędkości", wymagane są dodatkowe elementy pomiarowe:

• Podczas testu automatycznego skalibruj natężenie wiatru i wartość efektywności energetycznej poniżej punktu pracy 25Pa.
• W procesie automatycznego testu, losowo wyznacz 5 punktów ciśnienia statycznego od zera do maksymalnej wartości ciśnienia statycznego, zmierz objętość wiatru i wartość efektywności energetycznej oraz losowo wyznacz 5 punktów objętości wiatru, aby zmierzyć wartość efektywności energetycznej manometru.

Ogólny schemat:

(Schemat ten nie obejmuje części konstrukcyjnej budynku laboratoryjnego, który jest budowany przez użytkownika zgodnie z wymaganiami normy)

1. Ogólne wymagania laboratorium

Rozmiar: 4500 (szerokość) × 6000 (długość) × 2800 (wysokość) mm lub więcej.

Ściany: gładkie i płaskie, bez otworów wpływających na przepływ wiatru (otwory klimatyzatora nie powinny wiać bezpośrednio).

Ziemia: Ziemia powinna być płaska.

Temperatura i wilgotność: Podczas pomiaru natężenia wiatru temperatura powietrza w pomieszczeniu testowym wynosi 20 ℃ ± 5 ℃, a wilgotność wynosi 30%-80% (dostarczony przez użytkownika klimatyzator lub osuszacz).

Ciśnienie atmosferyczne: Normalne warunki atmosferyczne nieprzekraczające 1000 metrów nad poziomem morza.

2. System testowy

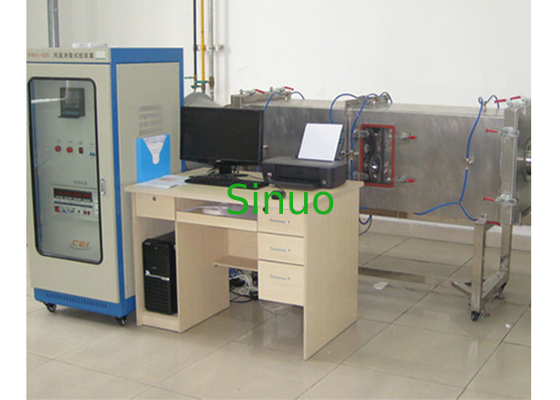

Główne elementy: tunel aerodynamiczny do badania natężenia wiatru, pomocniczy wentylator i mechanizm regulacji przepustnicy, pomiarowa i sterująca szafka elektryczna (w tym zasilanie o zmiennej częstotliwości, przyrząd do pomiaru parametrów elektrycznych, przetwornik ciśnienia, obrotomierz itp.), komputer marki, drukarka, platforma do podnoszenia próbek , przykładowa metoda instalacji niebieski i kanał testowy.

Funkcja systemu: Po tym, jak komputer wyświetli monit o wprowadzenie parametrów próbki i danych związanych z testem, można zrealizować wszystkie automatyczne funkcje pomiarowe i kontrolne: w tym pomiar objętości wiatru;pomiar napięcia, prądu, mocy;pomiar prędkości obrotowej, pomiar temperatury, wilgotności i ciśnienia atmosferycznego, monity procesu testowego, tabele danych, krzywe korelacji itp.

3. Wymagania dotyczące dystrybucji zasilania

Użytkownicy muszą zapewnić niezależne przełączniki dystrybucji zasilania, zasilanie trójfazowe czteroprzewodowe plus przewód uziemiający: AC 380V, 50Hz.Maksymalna pojemność: 5KVA

A. Test inhalacyjny

B. Test wydalania
