Szczegóły Produktu:
Zapłata:
|
Ciąg sinusoidalny: | 2940N (300kg.f) | Siła uderzenia: | 5880N (600kg.f) |
---|---|---|---|
Zakres częstotliwości: | DG (3500 Hz) | Ciągłe przemieszczenie: | 20mm |
Przemieszczenie uderzenia: | 25mm | Maksymalna prędkość: | 1,8m/s |
Maksymalne przyspieszenie: | 981m/s2 | Średnica dynamiczna: | Φ150mm |
High Light: | Stanowisko do prób udarności baterii,stanowisko do prób udarności baterii 3500 Hz |

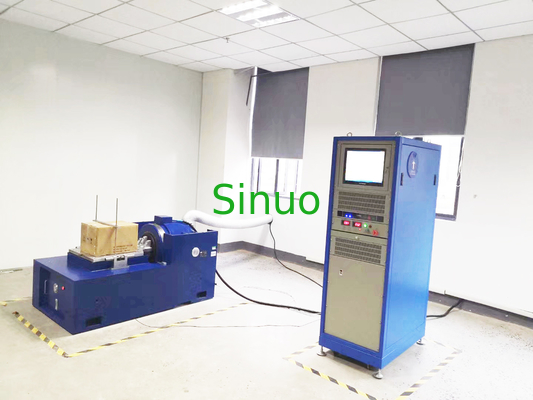

IEC 62133-1 Stanowisko do testowania wibracji baterii z funkcją drukowania
Przegląd:
Ten system wibracyjny jest zgodny z normą IEC 60068-2-6, jest wymagany przez normę IEC 62133-1:2017 punkt 7.2.2, IEC 62133-2:2017 punkt 7.3.8.1 itd.
Parametry techniczne:
Generator wibracji | |
Ciąg sinusoidalny | 2940N (300kg.f) |
Losowy ciąg | 2940N (300kg.f) |
Siła uderzenia | 5880N (600kg.f) |
Zakres częstotliwości | DG (3500 Hz) |
Ciągłe przemieszczenie | 20mm |
Przemieszczenie uderzenia (maksymalne przemieszczenie) | 25mm |
Maksymalna prędkość | 1,8m/s |
Maksymalne przyspieszenie | 981m/s2 (100g)) (Bez obciążenia) |
Średnica dynamiczna | Φ150mm |
Częstotliwość rezonansowa pierwszego rzędu | 2900 Hz±5% |
Dopuszczalny moment ekscentryczny | ≤2500N·cm |
Masa równoważna ruchomych części | 3kg |
Załaduj punkt połączenia | 13 |
Rozmiar śruby stołu (standard) | M8 |
Układ śrub stołowych (średnica, Yuan Zhou) | 13-M8 Głębokość 16mm |
Częstotliwość izolacji drgań osiowych | <3Hz |
Maksymalne obciążenie | 120kg |
Wyciek strumienia magnetycznego | ≤1mT |
Temperatura otoczenia | 0~40℃ |
Rozmiar | 1600mm×800mm×700mm |
Waga | 1100kg |
Wyjście wzmacniacza mocy | 3kVA |
Stosunek sygnału do szumu | >65dB |
Ochrona systemu |
|
Znamionowe napięcie wyjściowe | 100Vrms |
Prąd wyjściowy | Z krokiem 150A maksymalna może wynosić do 6000A |
Impedancja wejściowa | ≥15kΩ |
Napięcie sygnału wejściowego | ≤1.5Rms |
Sprawność wzmacniacza mocy | 92% |
Zniekształcenia harmoniczne (obciążenie rezystancyjne) | <1,0% |
Błąd pomiaru napięcia wyjściowego | ≤5% |
Błąd pomiaru prądu wyjściowego | ≤5% |
Współczynnik szczytu prądu wyjściowego | ≥3 |
Stabilność DC | Zerowy dryft na wyjściu wynosi mniej niż 30mv/8h |
Zakres częstotliwości | 1-3500Hz: ±3dB ; Wzmocnienie średniej częstotliwości: ≥80 |
Sprawność konwersji DC/AC | 92% |
Załaduj właściwość | Rezystancyjny, pojemnościowy, emocjonalnie arbitralny |
Asymetria przepływu równoległego | ≤2,8% |
Średni czas wolnego czasu pracy (MTBF) | >3500 godzin |
Tryb chłodzenia | Wymuszone chłodzenie powietrzem |
Moc | AC 3 fazy 380V±10%, 60Hz |
Rozmiar | 600 mm × 620 mm × 1600 mm |
Waga | 580kg |
Wentylator chłodzący z tłumikiem | |
Moc wentylatora | 0,75kW |
Objętość powietrza | 0,1m3/s |
Średnica kanału | 125mm |
Długość kanału | 4m |
ciśnienie wiatru | 1kpa |
Rozmiar | 500 mm × 520 mm × 650 mm |
Waga | 30kg |
Pozioma prowadnica wysuwana | |
Rozmiar platformy | 500×500mm |
Masa równoważna (maksymalna nośność) | 28kg |
Górna granica częstotliwości | Sinus 2000 Hz, losowy 2000 Hz |
Materiał | Stop magnezowo-aluminiowy |
Pionowy stół rozszerzający | |
Rozmiar platformy | 500 mm × 500 mm |
Masa równoważna (maksymalna nośność) | 28kg |
Górna granica częstotliwości | Sinus 1500 Hz, losowy 2000 Hz |
Materiał | Stop magnezowo-aluminiowy |
Przegląd wzmacniacza mocy z przełącznikiem cyfrowym:
1. Użytkownicy mogą w dowolnym momencie sprawdzić stan pracy każdego modułu i systemu.Jeśli moduł zasilania ulegnie awarii, można go usunąć ręcznie.
2. Dzięki urządzeniu do kompensacji współczynnika mocy współczynnik mocy całego wzmacniacza mocy wynosi do 92%, dzięki czemu można w pełni wykorzystać pojemność sieci energetycznej.
3. Wykorzystując technologię modulacji szerokości impulsu o podwójnej częstotliwości sinusoidalnej, wzmacniacz mocy ma wysoki stosunek sygnału do szumu.
4. Korzystając z zasady działania przełączania zasilania, wydajność konwersji jest wysoka, a wydajność konwersji modułu mocy może osiągnąć 92%.Cały system wzmacniacza mocy jest całkowicie chłodzony powietrzem.
5. Korzystając z elektronicznej technologii automatycznego podziału prądu, równoległe połączenie każdego modułu jest prawie takie samo, a równoległy niesymetryczny współczynnik podziału prądu wynosi ≤2%.
6. Urządzenie zasilające przyjmuje importowane moduły efektów polowych (inni krajowi producenci zwykle używają pojedynczej rury z efektem polowym).Zmniejszono obwód ochronny, poprawiono niezawodność, wydajność prądowa jest duża, a maksymalna moc wyjściowa pojedynczego modułu zasilania wynosi 25 kVA.
7. Skrzynka modułu mocy ma niewielkie rozmiary, 5kVA, 10kVA, 15kVA, 20kVA itd., które można wybrać w zależności od aktualnej sytuacji użytkownika.
8. Pełna funkcja ochrony, cały wzmacniacz mocy ma 18 funkcji ochronnych;
Pionowy stół rozszerzający:
W rzeczywistym teście wibracyjnym testowany produkt jest często większy niż elektryczny blat stołu.W tej chwili konieczne jest poszerzenie oryginalnego blatu.Powszechną metodą jest zainstalowanie stołu pomocniczego.Niektóre testowane produkty wymagają specjalnych instalacji.Wymaga to niestandardowego osprzętu, aby sprostać tej instalacji.Oba powyższe warunki muszą spełniać określone specyfikacje techniczne, takie jak częstotliwość pracy, waga stołu, przyspieszenie stołu, równomierność amplitudy i lateralność itp. Dlatego też takie stoły lub uchwyty muszą spełniać surowe wymagania.Stół rozprężny TB i specjalne uchwyty zostały starannie obliczone i starannie zaprojektowane, aby zapewnić użytkownikowi optymalną wydajność konstrukcji, materiałów i procesów produkcyjnych.
Prowadnica pozioma:
Ma wysoki moment wywrotu i ograniczenie boczne.Jednocześnie, aby zachować właściwości tłumienia filmu olejowego układu kierowniczego.Platforma do wygładzania wody składa się z deskorolki, łącznika, płyty z naturalnego granitu oraz poziomej podstawy ślizgowej.
Olej pod wysokim ciśnieniem staje się olejem pod niskim ciśnieniem przez amortyzator, tworząc warstwę filmu olejowego między dolną powierzchnią stołu przesuwnego a płytą granitową.Film olejowy pełni głównie rolę smarowania i zmniejsza tarcie powstające, gdy stół przesuwny mesa porusza się po płycie granitowej.Uwolnij poziomy stół przesuwny, aby poruszać się po płycie granitowej.Wysokociśnieniowe źródło oleju i pozioma prowadnica są połączone ze sobą wysokociśnieniową rurą olejową, dzięki czemu poziomy system prowadnic ma prostą konstrukcję, wygodną obsługę i konserwację oraz niezawodną pracę.
