IEC 62133-1 Komora do testów cyklicznych w wysokiej i niskiej temperaturze baterii

IEC 62133-1 Komora do testów cyklicznych w wysokiej i niskiej temperaturze baterii
IEC 62133-1 Komora do testów cyklicznych w wysokiej i niskiej temperaturze baterii IEC 62133-1 Komora do testów cyklicznych w wysokiej i niskiej temperaturze baterii IEC 62133-1 Komora do testów cyklicznych w wysokiej i niskiej temperaturze baterii

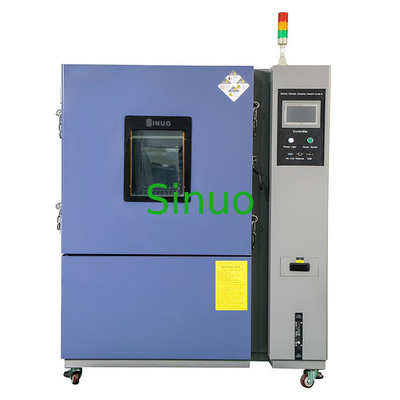

Duży Obraz :  IEC 62133-1 Komora do testów cyklicznych w wysokiej i niskiej temperaturze baterii

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Sinuo
Orzecznictwo: Calibration Certificate (Cost Additional)
Numer modelu: SN559
Zapłata:
Minimalne zamówienie: 1
Cena: Customized
Szczegóły pakowania: Sklejka
Czas dostawy: 1 miesiąc
Zasady płatności: T/T
Możliwość Supply: 5 ZESTAWÓW NA MIESIĄC
Szczegółowy opis produktu
Objętość efektywna: 150L Wymiar wewnętrzny: 500*600*500
Temp. zasięg: -40 ℃ ~ + 150 ℃ Temp. Temp. Fluctuation Fluktuacja: ±0,5 ℃
Temp. Temp. Deviation Odchylenie: ≤ ± 2,0 ℃ Temp. Temp. overshoot przeregulowanie: ≤ ± 2 ℃
Zakres wilgotności: 20%RH~98%RH Wahania wilgotności: ≤±2,5% RH
High Light:

Komora do testowania cykli akumulatora w niskiej temperaturze

,

komora do testowania cykli akumulatora



IEC 62133-1 Komora do testów cyklicznych w wysokiej i niskiej temperaturze baterii



Informacje o produkcie:



Jest zgodny z normą IEC62133:2017, klauzula 7.2.4, IEC60086-4, klauzula 6.4.2 itd.

Ten sprzęt jest używany głównie do produktów elektrycznych i elektronicznych, komponentów i innych materiałów w testach w wysokiej temperaturze, zmianach temperatury, wilgotnym cieple itp.

Test niezawodności symulacji środowiska.Inne użycie poza tym może spowodować obrażenia ciała i uszkodzenia maszyn.



Parametry:



Objętość i wymiar
Efektywna objętość 150L
Wymiar wewnętrzny Szer.500mm*Wys.600mm*D500mm
Całkowity wymiar

Szer.700mm*Wys.1750mm*D1570mm

Uprzejmie uwaga: dokładny wymiar ogólny pls odnoszą się do ostatecznego rysunku projektowego!

Wydajność
Stan

Typ chłodzenia powietrzem w temp. otoczenia +5℃~+35℃, wilgotność względna ≤85%.

Bez obciążenia (bez próbki w strefie badań)

Temp.Zasięg -40 ℃ ~ + 150 ℃
Temp.Fluktuacja ± 0,5 ℃
Temp.Odchylenie ≤ ± 2,0 ℃
Temp.Jednolitość ≤2,0 ℃
Temp.Czas ogrzewania Od -40 ℃ do 80 ℃, pełnozakresowa średnia nieliniowa około 5 ℃/min, bez obciążenia
Temp.Czas chłodzenia Od 80 ℃ do -40 ℃, średnia nieliniowa w pełnym zakresie około 5 ℃/min, bez obciążenia
Temp.Przeregulowanie ≤ ± 2 ℃
Maks.Ładowanie Nie
Zakres wilgotności 20%RH~98%RH
Wahania wilgotności ≤ ± 2,5% RH
Odchylenie wilgotności > 75% RH: ≤ +2, -3% RH, <75% RH: ≤ ± 5% RH
Stała maks.Obciążenie ogrzewania

Nie



Temperatura

Kontrola wilgotności

Wykres







Hałas ≤70dB (poziom A)
Struktura i materiał
Komora zewnętrzna Zastosuj podwójną blachę ocynkowaną z żywicy elektrostatycznej w wysokiej temperaturze.
Komora wewnętrzna

Komora wewnętrzna o grubości 1,2 mm SUS # 304 o wysokiej i niskiej temperaturze

odporna stal nierdzewna.Dno ze stali nierdzewnej #304 o grubości 2 mm

stal, ze wzmocnieniem z kwadratowej rury o wysokiej wytrzymałości, nośność z ≥250 kg / ㎡

Materiał izolacyjny Zastosuj ognioodporny materiał izolacyjny z pianki poliuretanowej PU o wysokiej wytrzymałości o grubości 100 mm, współczynnik zachowania ciepła mniejszy niż 0,0212 kcal / Mohr.
Drzwi komory Pojedyncze otwarte drzwi, rozmiar drzwi: W500XH600mm.
Okno obserwacyjne Z okienkiem obserwacyjnym ze szkła próżniowego (szer.300 x wys.400mm) na drzwiach;i ościeżnica z elektrycznymi urządzeniami żaroodpornymi, przeciwszronowymi, antykondensacyjnymi, zapewnia wyraźną obserwację badanej próbki
Otwór testowy Jeden otwór testowy ¢50mm po lewej stronie komory, z silikonową uszczelką i pokrywą ze stali nierdzewnej.
Opieczętowanie Zastosuj oryginalny importowany pasek z gumy silikonowej o wysokiej wydajności uszczelniania
Uchwyt próbki Uchwyt na próbki ze stali nierdzewnej SUS # 304, 2 warstwy, ładowność: >50 kg / warstwa.
Port równowagi ciśnienia Zainstalowane mechaniczne urządzenie równoważące ciśnienie typu zamkniętego, aby uniknąć różnicy ciśnień, wpływa na wytrzymałość komory testowej w wysokiej temperaturze.test wysokiej wilgotności.
Oświetlenie wewnątrz komory Z jednym energooszczędnym światłem marki Philip (9W) wewnątrz okna obserwacyjnego
System zasilania powietrzem
Funkcja dopływu powietrza Dmuchawa z silnikiem o zmiennej prędkości obrotowej, automatyczna regulacja prędkości powietrza w stałej temperaturze i wilgotności, osiąga najlepszą stałą wydajność.
Cykliczny silnik Tajwan Shyuan Ya niskociśnieniowy silnik asynchroniczny
Dmuchacz Wielołopatkowa dmuchawa odśrodkowa, wysoka niska temp.odporne aluminiowe ostrza
Czujnik Amerykański czujnik wilgotności temperatury PT100 (żarówka mokro-sucha)
System chłodniczy
Metoda chłodzenia powietrzem

Kompresor z pełnym zamkniętym chłodzeniem powietrzem



Kompresor Kompresor francuski Tecumseh
Chłodziwo Przyjazny dla środowiska czynnik chłodniczy (American Dupond) HFC R404A,R23A
Skraplacz Chłodzenie powietrzem o wysokiej wydajności z wymuszoną konwekcją typu żebrowanego
Parownik Wysokowydajny wielosegmentowy parownik lameli
Separator oleju Emerson
Zawór regulujący ciśnienie parowania

Zawór regulujący ciśnienie parowania Danfoss (zapewnia brak kondensacji podczas długotrwałej pracy w niskiej temperaturze i wysokiej wilgotności).

1) Elektryczny zawór rozprężny Danfoss.Przepływ czynnika chłodniczego z serwosterowaniem

2) Funkcje

1. Całkowicie zamknięta konstrukcja typu, z napędem krokowym

2. Bardzo krótki czas powrotu z pełnego zamknięcia do pełnego otwarcia.

3 Wysoka dokładność, długa żywotność.

4. Zmiana przepływu liniowego, szeroki zakres chłodzenia.

5. Ciągła regulacja chłodzenia, brak uderzenia cieczy w obwodzie chłodniczym.

6. Integracja silnika i zaworu, wysoka niezawodność.



Główne zalety:

1. Zrealizowana aktywna kontrola układu chłodzenia, zdolna do regulacji mocy wyjściowej w zależności od trybu i warunków pracy.

2. Spraw, aby układ chłodzenia osiągnął najlepszą wydajność chłodzenia w szerszym zakresie roboczym.

3. Oszczędność energii: elektryczny zawór rozprężny dostosuje się w pełnym zakresie + aktywny dostosuje się do regulacji wydajności chłodzenia, zrealizuje cel oszczędzania energii.

Zawór elektromagnetyczny Japonia Sangamonia i Danfoss
Lustro w płynie Danfoss
Inne akcesoria Wszystko ze znanymi produktami marki (prawe zdjęcie: filtr suchy)
System grzewczy
Rura grzewcza Elektryczna rura grzewcza ze stopu niklu i chromu z nagim drutem
System nawilżania

1. System nawilżania: używaj nawilżania w beczce nawilżającej, wyższej prędkości niż w tradycyjny sposób i nie wytwarzaj mrówek inkrustowanych, dobrej wydajności przy niskiej wilgotności, łatwego czyszczenia.

2. Z rurką nawilżającą typu intarsjowanego, rezystancja izolacji większa niż 50MΩ, z suchym spalaniem, funkcja przeciwwybuchowa.

3. Beczka nawilżająca wykonana ze stali nierdzewnej, z okienkiem do obserwacji poziomu wody.

Metoda kontroli Sygnał wyjściowy kontrolera za pośrednictwem przekaźnika półprzewodnikowego SSR zapewnia precyzyjną kontrolę bezdotykową;
Kontroler i obwód sterujący — TATOTT-5166TH-7
Metoda kontroli Programowalny sterownik mikrokomputerowy o wysokiej dokładności wykorzystuje temperaturę przyrządu do kontroli punktu rosy zimnego lustra.system wilgotności.zimne lustro punkt rosy temperatura przyrządu do kontroli temp.System wilgotności.PID, metoda regulacji temperatury balansu BTC (funkcja kompensacji termicznej) + DDC cyfrowe sterowanie zimnem + DEC cyfrowe sterowanie elektryczne (ustawienie programu testowego zmiany temperatury)
Wyświetlacz 7-calowy ekran dotykowy TFTcolor LCD (65535 kolorów, rozdzielczość 800*480), regulacja jasności, cieńsza i dłuższa żywotność.
Wejście 2 wejścia grupowe, jednocześnie obsługują termometr sucho-mokry i elektryczny czujnik wilgotności, termoparę T,K,E itp.
Precyzja 24-bitowa wysoka precyzja, pełny zakres z bardzo dokładnym wyświetlaczem z dwoma miejscami po przecinku: Temp.: 0,01 ℃, Wilgotność: 0,01% RH, Czas: 0,01 sekundy
Pojemność systemu 13450 Segment , 530 godzin na segment , Maksymalnie 32000 cykli , Ustalona wartość działająca maksymalnie 999999 godzin
Tryb pracy Ustal wartość/nachylenie/program/ciągły, 4 tryby pracy
Metoda wyjściowa PID+SSR/SCR automatyczne dwukierunkowe wyjście synchronizacji, metoda kontroli temperatury BTC +DEC (Digital Electric Control)
Funkcja oprogramowania
  1. Temp.Krzywa wilgotności:

Nagrywanie bez papieru: wbudowana procedura nagrywania, możliwość przechowywania rekordów z 3 miesięcy (24 godziny / dzień).Automatyczne tworzenie temp.dokumenty wilgotności, wartość ustawienia wyświetlania, wartość rzeczywista, cykle, zakres temperatur, czas itp. z liczbami i wykresami, które można pobrać w formacie EXCEL.

2. Interfejs:

Zewnętrzny interfejs USB: możliwość bezpośredniego podłączenia drukarki lub połączenia za pomocą myszy.(rozwiń do interfejsu komunikacyjnego RS232 i RS485). Pobierz dane za pomocą dysku flash. 3. Monitorowanie w czasie rzeczywistym:

Specjalne oprogramowanie sterujące, zdolne do jednoczesnego monitorowania 1 ~ 16 zestawów kontrolerów.

4. Sterowanie sekwencyjne:

2-grupowy sekwencyjny interfejs sterowania wyjściem, dopasowany do 10 trybu sterowania czasowego, zdolny do zapewnienia wyjścia sygnału włączania/wyłączania zgodnie z ustawieniami programu.Na przykład: test mocy próbki, wyłączenie zasilania, ustawienie czasu itp. Moc testowa powinna być podłączona do niezależnego systemu zasilania.

5. Wyświetlanie błędów:

16 grupowe wyjście alarmowe, powód alarmu i rozwiązania podpowiadają zarówno w języku angielskim, jak i chińskim.

6. Rozpoczęcie spotkania:

Wszystkie warunki testu mogą być wstępnie ustawione.

  1. Odzyskiwanie pamięci:

Z funkcją automatycznego odzyskiwania pamięci wyłączania, można ustawić kontynuację procedury wstępnego testowania lub rozpocząć nową.Czas wyłączenia, czasy będą automatycznie rejestrowane, łatwe do oceny.

  1. Hasło:
  2. Możliwość ustawienia wielowarstwowego hasła, zapobiegania nieautoryzowanemu użyciu przez operatora i zmiany wewnętrznych parametrów.
Główne elementy części sterującej Obwód sterowania z produktami znanych marek (prawy obraz to przełącznik elektromagnetyczny)
Funkcja ochrony

1. Z próbką antykondensacyjną, zabezpieczeniem przed przegrzaniem (również z niezależną regulowaną osłoną temperatury)

2. Brak wyłącznika bezpiecznika

3. Przegrzanie grzałkiWyłącznik ochronny

4. Przeciążenie sprężarki, przegrzanie

5. Sprężarka wysokiego niskiego ciśnienia ochrony

6. System nadprądowe urządzenie zabezpieczające

7. Funkcja autodiagnostyki i wyświetlania błędów sterownika;

8. Funkcja ochrony kolejności faz

Warunki pracy

1. Temperatura otoczenia: 5 ℃ -35 ℃;

2. Wilgotność względna: ≤85% RH;

3. Ciśnienie atmosferyczne: 80kPa ~ 106kPa

4. Z dala od silnego źródła wibracji

5. Źródło zasilania:

5.1 380V AC (±10%),60Hz 3 Ph 4 przewody + przewód uziemiający, rezystancja uziemienia ≤4Ω;

5.2 Wymagania dotyczące przewodów elektrycznych: 5 rdzeni (4 rdzenie 16 mm2 drut miedziany + 6 mm2 drut miedziany podłącz przewód uziemiający) 1 przewód elektryczny liny (4 metry), użyj 3P + N 20Aelektryczny wyłącznik wycieku.

5.3 Próbne złącze sterowania mocą przyjmuje metodę sterowania stykiem przekaźnika, AC220V, 2A (zamykanie styku, gdy maszyna pracuje normalnie, gdy maszyna jest zatrzymana lub zepsuta, zasilanie wyłącznika stykowego jest wyłączone, przechodzi w stan ochrony)

6. Częstotliwość: 60Hz

7. Nawilżająca woda: odporna stopa ≥500MΩ;

8. Wymagania dotyczące jakości powietrza w środowisku: bez proszku o wysokiej gęstości, łatwego wypalania, łatwego wybuchowego powietrza lub proszku, z dala od silnego źródła elektromagnetycznego

9. Unikaj testowania lub przechowywania próbek łatwo wypalanych, łatwo wybuchowych, ulatniających się i korozyjnych.

10 Standardowe wymagania dotyczące miejsca próbki:

10.1 Masa próbki mniejsza niż 80 kg/m³

10.2 Cała próbka o wymiarach mniejszych niż 2/5 wewnętrznej objętości komory, każda warstwa pomniejszona o 2/5 powierzchni.W przeciwnym razie poważnie wpłynie to na wydajność komory lub normalną pracę.



IEC 62133-1 Komora do testów cyklicznych w wysokiej i niskiej temperaturze baterii 0IEC 62133-1 Komora do testów cyklicznych w wysokiej i niskiej temperaturze baterii 1
