| MOQ: | 1 |
| Cena £: | Customized |
| Standardowe Opakowanie: | Sklejka |
| Okres dostawy: | 1 miesiąc |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 10 zestawów miesięcznie |

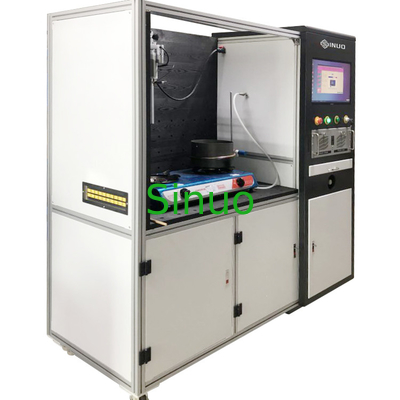

IEC60335-2-21 Okapy nadkuchenne Sprzęt do testowania wydajności ogrzewania
Normy dotyczące urządzeń do testowania wydajności grzewczej okapów nadkuchennych:
Ten system testowania pieców grzewczych został zaprojektowany i wyprodukowany zgodnie z wymaganiami Rozdziału 11 i Rysunku 101 w normach IEC 60335-2-21.
Struktura okapów nadkuchennych Sprzęt do testowania wydajności grzewczej:
Narożnik testowy symuluje środowisko wzrostu temperatury i jest kompatybilny z testowaniem okapu nadkuchennego i testowaniem kuchenki gazowej.
Parametry techniczne dla urządzeń do testowania wydajności ogrzewania okapów kuchennych:
| Moc robocza | 220V, 50Hz, moc sprzętu około 10500W |
| Elektryczna moc grzewcza | Jest 6 palników, z których moc wejściowa 3 tylnych wynosi 2KW, a 3 przednich to 1,5KW (niemiecki palnik EGO, z małym błędem mocy i długą żywotnością). |
| Rozmiar panelu | Lewy panel ma około 800*1200mm, tkanina 9*6=54 punkty pomiaru temperatury, tylny panel około 1200*1200mm, tkanina 9*9=81 punktów pomiaru temperatury, a układ punktów to 100*100mm kwadrat. |
| Arkusz mosiężny do pomiaru temperatury | Średnica 15mm, grubość 1mm. |
| Przewód termopary | Średnica jest mniejsza niż 0,3 mm, a oryginalny przewód termopary typu K OMEGA jest równomiernie podłączony do listwy zaciskowej. |
| Wymiary | Około 1200*800*2000 (długość*szerokość*wysokość mm) |
| Akcesoria | Wyposażony w 6 pojemników tej samej wielkości lub zbliżonej do wielkości pieca, a dodatkowo wyposażony w 20 4-metrowych przewodów termopary. |
| Zmierzone obciążenie cieplne /kW | Rozmiar doniczki /mm | woda grzewcza /kg | |||||||
|
Średnica wewnętrzna doniczki A |
Grubość dna C | Grubość ścianki doniczki D | głębokość doniczki H | promień naroża E |
Obszar dolny /cm2 |
jakość doniczki /g | Jakość pokrywki /g | ||
| ＜1.72 | 200 | 2 | 1,5 | 130 | 2,5 | 314 | 540 | 125 | 3 |
| 2,08 | 220 | 140 | 3 | 380 | 680 | 149 | 4 | ||
| 2,48 | 240 | 150 | 3,5 | 452 | 800 | 177 | 5 | ||
| 2,91 | 260 | 2,5 | 1,8 | 160 | 531 | 965 | 208 | 6 | |
| 3.36 | 280 | 170 | 615 | 1130 | 290 | 8 | |||
| 3,86 | 300 | 180 | 707 | 1350 | 323 | 10 | |||
| 4.40 | 320 | 190 | 804 | 1520 | 360 | 12 | |||
| 4.95～ | 340 | 200 | 4 | 907 | 1800 | 402 | 14 | ||
| Tolerancja | ±1% | ±0,1 | ±0,1 | ±1% | 0～0,5 | ±5% | ±5% | ||
