Szczegóły Produktu:
Zapłata:
|
| Kąt obrotu: | 0 ~ 360 °, można ustawić | Przyrost kąta obrotu: | 90°, można ustawić |
|---|---|---|---|
| Dokładność obrotu kąta: | ≦0,5° | Mocowanie próbki: | Mocowanie mechaniczne |
| Proces testowania: | Zaprogramuj automatyczną kontrolę | Prędkość obrotowa: | 1°/s ~12°/s, można ustawić |
| Prowadzić: | Siłownik | Materiał: | aluminium |
| High Light: | Sprzęt do testowania rotacji akumulatorów samochodowych,sprzęt do testowania rotacji akumulatorów UL2580,automatyczne urządzenia do testowania pojazdów |
||

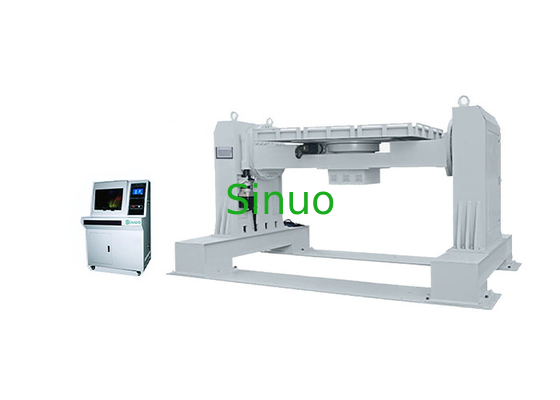

UL 2580 Sprzęt do testowania rotacji akumulatora samochodowego do pojazdu
Normy dotyczące urządzeń do testowania rotacji akumulatorów samochodów elektrycznych:
Akumulatory UL2580 do użytku w pojazdach elektrycznych, klauzula 18:
1. Obróć akumulator o 360° wokół osi X z prędkością obrotową 90°/5 s, a następnie zatrzymaj się i obserwuj przez pewien czas.
2. Obróć akumulator o 360° wokół osi Y z prędkością obrotową 90°/5s, następnie zatrzymaj się i obserwuj przez pewien czas.
3. Obróć akumulator o 360° wokół osi Z z prędkością obrotową 90°/5s, następnie zatrzymaj się i obserwuj przez pewien czas.
4. Zaakceptuj standard: Akumulator lub system nie ma wycieku elektrolitu, nie ma pęknięć w obudowie, nie ma pożaru ani wybuchu.
Gb/T31467.3-2015 Akumulatory trakcyjne litowo-jonowe i systemy do pojazdów elektrycznych Część 3: Wymagania bezpieczeństwa i metody badań Punkt 7.4:
1. Obróć akumulator o 360° wokół osi X z prędkością obrotową 6°/s;po drugie obróć go o 90°, 180°, 270°, 360° i pozostań przez godzinę po każdym ruchu.Następnie zatrzymaj się i obserwuj przez 2 godziny.
2. Obróć pakiet baterii o 360° wokół osi Y z prędkością obrotową 6°/s;po drugie obróć go o 90°, 180°, 270°, 360° i pozostań przez godzinę po każdym ruchu.Następnie zatrzymaj się i obserwuj przez 2 godziny.
3. Zaakceptuj standard: akumulator lub system nie ma wycieku elektrolitu, pęknięcia obudowy, pożaru ani wybuchu.I pozostań niezawodnym połączeniem, struktura nienaruszona, wartość rezystancji izolacji nie mniejsza niż 100 Omega /V.
ISO12405-3:2014 Pojazdy drogowe o napędzie elektrycznym — Specyfikacja badań zestawów i systemów akumulatorów trakcyjnych litowo-jonowych — Część 3: Wymagania dotyczące bezpieczeństwa NEQ.Itd.
Parametry techniczne sprzętu do badania rotacji akumulatorów samochodowych:
| Sterowanie i działanie | Inteligentny system sterowania PLC, podwójny system obsługi ekranu dotykowego i komputera zdalnego |
| Prowadzić | Siłownik |
| Rozmiar platformy |
Długość 3500 mm * szerokość 2500 mm * grubość 30 mm, materiał: aluminium.Może pomieścić próbki do 3200 mm * 2400 mm, a wysokość jest mniejsza niż 1000 mm, może być kompatybilna z okazami o małych i dużych rozmiarach
|
| Kierunek obrotu |
Osie X/Y/Z przełączają się automatycznie, jak pokazano na poniższym rysunku, lewy kierunek obraca się wokół osi X, a prawy kierunek obraca się odpowiednio wokół osi Z. Test obrotu w osi Y: najpierw obróć próbkę o 90° wokół osi Z, a następnie wokół osi X.
|
| Prędkość obrotowa |
1°/s ~ 12°/s, można ustawić bezpośrednio na ekranie dotykowym i komputerze
|
| Kąt obrotu | 0 ~ 360 °, można ustawić bezpośrednio na ekranie dotykowym i komputerze |
| Przyrost kąta obrotu | 90 °, można ustawić bezpośrednio na ekranie dotykowym i komputerze |
| Dokładność obrotu kąta | ≦0,5° |
| Mocowanie próbki | Mocowanie mechaniczne |
| Proces testowania | Zaprogramuj automatyczną kontrolę |
| Ochrona bezpieczeństwa |
1. Alarm błędu i przyczyna, funkcja podpowiedzi przetwarzania 2. Wyświetlanie błędów i funkcja autodiagnostyki 3. Alarm przeciążenia silnika 4. Alarm wycieku elektrycznego 5. Czujnik dymu 6. Ochrona przed wyłączeniem, automatyczna pamięć 7. Zintegruj przekaźnik bezpieczeństwa 8. Zintegruj kratę bezpieczeństwa |
| Monitor | 2 zestawy dedykowanych kamer o wysokiej rozdzielczości monitorują obrazy w czasie rzeczywistym oraz nagrywają i zapisują |
| Główna konfiguracja |
1. Komputer: przemysłowa maszyna typu „wszystko w jednym”, z funkcją WIFI, 1 zestaw 2. Ekran dotykowy: WEINVIEW, 1 kpl 3. PLC: Mitsubishi, 1 zestaw 4. Silnik: Huichuan, 2 zestawy 5. Reduktor: Jiacheng 6. Część mechaniczna: Sinuo 7. Oprogramowanie: Sinuo 8. Dedykowane pomieszczenie testowe powinno być zapewnione przez klientów 9. Mechanizm ładowania baterii, taki jak dźwig wspornikowy lub dźwig, powinien być dostarczony przez klienta |
Wniosek o sprzęt do testowania rotacji akumulatorów samochodowych:
Urządzenie do testowania obracania akumulatora ma symulować zestaw akumulatorów lub system zainstalowany w pojeździe elektrycznym.W szczególnych okolicznościach pod dużym kątem pod górę, w dół, dachowania, dachowania itp., aby obserwować różne warunki, które akumulator lub system mogą wystąpić podczas procesu jazdy.Prezentuj rzeczywiste wykorzystanie akumulatorów lub systemów w laboratorium, znajduj i rozwiązuj problemy, optymalizuj projekty produktów i poprawiaj jakość produktów.Urządzenie do testowania obracania akumulatora jest specjalnym przyrządem do testowania zestawu akumulatorów lub testu bezpieczeństwa systemu.Jest to najlepszy wybór dla producentów akumulatorów litowych, producentów pojazdów elektrycznych oraz jednostek naukowo-badawczych i testujących.
Użyj środowiska dla sprzętu do testowania rotacji akumulatora samochodu elektrycznego:
Zasilanie: AC380V±10%/50Hz 15KW, temperatura otoczenia: 5℃～+35℃
Wilgotność względna: ≦85%RH W pobliżu nie powinno znajdować się pył o wysokim stężeniu, gazy powodujące korozję oraz atmosfera łatwopalna i wybuchowa.
Zasada testu sprzętu do testowania rotacji akumulatorów samochodów elektrycznych:
Korzystanie z ekranu dotykowego i inteligentnego sterowania PLC do bliskiej obsługi, komputera do obsługi zdalnej i sterowania mechanizmem obrotowym w celu uzyskania obrotu o 360° wokół osi X/Y/Z odpowiednio.Szybkość testu, kąt testu, czas przerwy i całkowity czas testu można ustawić na komputerze i ekranie dotykowym.
Budowa i charakterystyka wyposażenia:
1. Zastosuj podwójnie wzmocnioną konstrukcję wsporczą kolumny, działanie obrotowe jest stabilne i niezawodne
2. Wielkoformatowa perforowana aluminiowa platforma może pomieścić próbki 3200 mm * 2400 mm, a maksymalne obciążenie wynosi 1500 kg.
3. Kierunek obrotu: X/Y/Z trzy osie
4. Podwójny system sterowania ekranem dotykowym i komputerem.Ekran dotykowy może służyć do regulacji maszyny testowej, a komputer zewnętrzny może być obsługiwany podczas testu.
