Pojemność: | 5KVA | Dokładność: | 1,5% |
---|---|---|---|
Częstotliwość wyjściowa: | 50/60 Hz | Przebieg wyjściowy: | Sinusoida |
Zakres testowy: | 1 ~ 300s | Krok testowy: | 1s/krok |
Zakres nastaw napięcia wyjściowego: | AC 200 ~ 5000 V | Dokładność napięcia wyjściowego: | ±(1,5%×ustawienie+5 słów) |
High Light: | Tester bezpieczeństwa elektrycznego multimetru 5KVA,Tester bezpieczeństwa elektrycznego IEC 60335-1 |

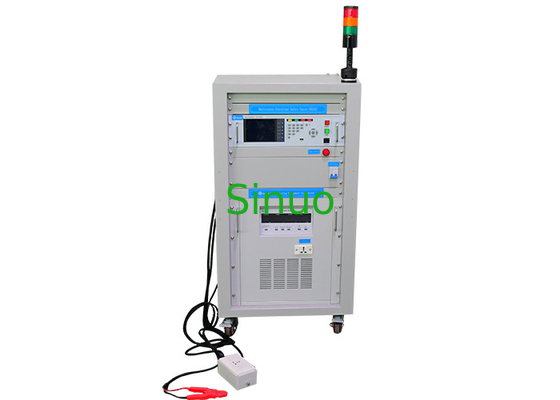

IEC 60335-1 5KVA Multimetrowy tester bezpieczeństwa elektrycznego z 6 funkcjami
Informacje o produkcie dla multimetrowego testera bezpieczeństwa elektrycznego:
Ten multitester tester bezpieczeństwa elektrycznego jest zgodny z IEC 60598-1 klauzula 8.2.3, klauzula 10.2.1, klauzula 10.2.2, IEC 60950:2013 klauzula 2.6.3.4, 5.2 i 6.2.2.3, IEC 60335-1 klauzula 13, klauzula 16, Klauzula 27 i itp. Integruje 6 funkcji hi-pot, izolacji, uziemienia, wycieku, zasilania, testowania rozruchu niskiego napięcia.
Funkcje testera bezpieczeństwa elektrycznego multimetru:
■Spełnia CCC, IEC, EN, VDE, BS, GS, UL i inne normy bezpieczeństwa elektrycznego
■Nieograniczone przechowywanie warunków testowych i wyników testów
■Dane można kopiować przez USB
■ Szybka prędkość: szybki procesor ARM jest używany jako rdzeń kontrolny przyrządu testowego, a przetwarzanie danych jest wszechstronne i szybkie
■Wysoka dokładność: dokładność testu bezpieczeństwa do 1,5%
■Można ustawić wzrost i spadek wytrzymałości napięciowej oraz funkcję alarmu górnej i dolnej granicy
■ Cyfrowy tryb sterowania sprzężeniem zwrotnym w pętli zamkniętej, w pełni automatyczny tryb regulacji napięcia, napięcie/prąd wyjściowy jest automatycznie korygowany i nie ma na niego wpływu wahania zewnętrznej sieci energetycznej, aby zapewnić dokładność testu
■Do testu rezystancji uziemienia można wybrać dwa tryby oceny: napięcie i rezystancja, aby spełnić wymagania różnych norm krajowych/przemysłowych
■Wbudowana jedna sieć ciała ludzkiego do testu prądu upływu, którą można dostosować do dowolnej opcjonalnej funkcji sieci ciała ludzkiego
Parametry techniczne multimetrowego testera bezpieczeństwa elektrycznego:
Model | Funkcje | Pojemność | Dokładność | |
SN2212 | ACW/IR/GB/LC/PWR/STR | Wbudowany zasilacz częstotliwości, 5 kVA | 1,5% | |
Napięcie wytrzymywane AC | ||||
Zakres nastawy napięcia wyjściowego | AC 200 ~ 5000 V | |||
Dokładność napięcia wyjściowego | ±(1,5%×ustawienie+5 słów) | |||
Krok ustawiania napięcia wyjściowego | 1V | |||
Częstotliwość wyjściowa | 50/60 Hz | |||
Przebieg wyjściowy |
Sinusoida | |||
Zniekształcenie przebiegu wyjściowego | Mniej niż 2% (przy czysto rezystancyjnym obciążeniu) | |||
Szybkość regulacji kształtu fali wyjściowej | Mniej niż (2%* ustawienie +5V) | |||
Pojemność wyjściowa | 500VA | |||
Zakres nastawy czasu rampy hamowania napięcia wyjściowego | 0~300s | |||
Ustaw krok | 0,1 s | |||
Zakres pomiaru prądu przebicia | 0,10 ~ 99,99 mA | |||
Dokładność testu prądu przebicia | ±(1,5%×czytanie+5słów) | |||
Ustawiona górna granica prądu przebicia | 0,10 ~ 99,99 mA | |||
Ustawiona dolna granica prądu przebicia | 0,00 ~ 5,00 mA | |||
Podział bieżącego ustawionego kroku | 0,01 mA/krok | |||
Zakres ustawień czasu testu | 1 ~ 300s | |||
Krok ustawiania czasu testu | 1s/krok | |||
Wykrywanie łuku | Poziom 1 ~ 9 (poziom 9 to najwyższa czułość) | |||
Rezystancja izolacji | ||||
Zakres nastawy napięcia wyjściowego | DC 200 ~ 1000 V | |||
Dokładność napięcia wyjściowego | ± (1,5%×czytanie+5 słów) | |||
Krok ustawiania napięcia wyjściowego | 1V | |||
Pojemność wyjściowa | 60VA | |||
Zakres nastawy czasu rampy hamowania napięcia wyjściowego
|
0~300s | |||
Ustaw krok | 0,1 s | |||
Zakres pomiaru rezystancji izolacji / dokładność | 1~2000 MΩ ≤100 MΩ: ±(5%×wyświetlanie+3słowa) >100 MΩ:±(8%×wyświetlanie+8słów) | |||
Zakres ustawień alarmu rezystancji izolacji | Górna granica: 0 ~ 2000MΩ;dolna granica: 1 ~ 2000MΩ | |||
Zakres czasu testu, rozdzielczość | 1~300s 1s/krok | |||
Rezystancja uziemienia | ||||
Zakres wyjściowy prądu uziemienia / dokładność | AC 5,0 ~ 30,0 A | |||
Dokładność prądu uziemienia | ±(1,5%×ustawienie+0,2A) | |||
Zakres pomiaru rezystancji uziemienia | 10,0 ~ 600 mΩ | |||
Dokładność pomiaru rezystancji uziemienia | ±(1,5%×wyświetlanie+3mΩ) | |||
Zakres ustawień alarmu rezystancji uziemienia |
Górna granica: 5~10A:10,0~600mΩ;11~25A:10,0~300mΩ;26~30A:10,0~200mΩ; dolna granica: 0,0 ~ 100 mΩ |
|||
Krok ustawiania rezystancji uziemienia | 1 mΩ | |||
Zakres czasu testu | 1 ~ 300s | |||
Krok czasu testu | 1s/krok | |||
Prąd upływu | ||||
Napięcie wyjściowe | 1,06-krotność napięcia znamionowego zapewniane przez wbudowany zasilacz o zmiennej częstotliwości | |||
Ustawienie typu wycieku | Dynamiczny wyciek, wyciek statyczny, wbudowana jedna sieć ludzkiego ciała z prądem upływu, każda sieć ludzkiego ciała może być dostosowana | |||
Zakres pomiaru napięcia wyjściowego | AC 50 ~ 280 V | |||
Częstotliwość napięcia wyjściowego | AC 45 ~ 65 Hz | |||
Dokładność napięcia wyjściowego | ±(0,5%×wyświetlanie+2słowa) | |||
Zakres pomiaru prądu upływu | 0,05 ~ 20,00 mA | |||
Dokładność pomiaru prądu upływu | ± (1,5% × wyświetlanie +10uA) | |||
Zakres ustawienia alarmu prądu upływu | Górna granica: 0,05 ~ 20,00 mA;dolna granica: 0,01 ~ 5,00mA | |||
Krok ustawiania prądu upływu | 0,01 mA | |||
Zakres czasu testu | 1~300s 1s/krok | |||
Moc | ||||
Napięcie wyjściowe | 1,0-krotność napięcia znamionowego, zapewniane przez wbudowany zasilacz o zmiennej częstotliwości | |||
Zakres pomiaru napięcia wyjściowego / dokładność | AC 50 ~ 280 V ±(0,5%×wyświetlanie + 2 słowa) | |||
Zakres pomiaru prądu wyjściowego / dokładność | AC 0,20~30,00A ±(0,5%× wyświetla +2 słowa) | |||
Zakres / dokładność pomiaru mocy czynnej | 30~6000W ±(0,5%× wyświetla +5 słów) | |||
Zakres alarmu ustawienia mocy | Górna granica: 3 ~ 6000 W, Dolna granica: 0 ~ 6000 W | |||
Zakres czasu testu / rozdzielczość | 1~300s 1s/krok | |||
Rozruch przy niskim napięciu | ||||
Napięcie wyjściowe | 0,85-krotność napięcia znamionowego zapewniane przez wbudowany zasilacz o zmiennej częstotliwości | |||
Zakres pomiaru napięcia wyjściowego / dokładność | AC 50~280V ±(0,5%× wyświetla +2 słowa) | |||
Zakres / dokładność pomiaru prądu rozruchowego | AC 0,20~30,00A ±(0,5%× wyświetla +2 słowa) | |||
Bieżące ustawienie zakresu alarmu | Górna granica: 0,20 ~ 30,00 A Dolna granica: 0,00 ~ 25,00 A | |||
Zakres czasu testu | 1~300s 1s/krok | |||
Interfejs komunikacyjny | 232 485 może interfejs magistrali TCP / IP | |||
Metoda kontroli zewnętrznej | Interfejs PLC, sygnał przełączania | |||
Wygląd systemu | Rozmiar: 600 W * 1840 H * 600 Dmm Wysokość z kołem pasowym, lampka alarmowa | |||
Wyposażenie standardowe systemu | Przewód zasilający × 1, przełącznik nożny × 1, zacisk testowy 30A × 1, skrzynka testowa × 1, linia wejściowa zasilania × 1, rurka bezpiecznika × 1 |
