stacja testowa: | 1 stacja | Metoda kontroli: | Kontrola PLC |
---|---|---|---|
Tryb jazdy: | Napęd | Sprężyna śrubowa: | 25 N/mm |
Wysokość spadku: | 40mm | Obrotnica: | 4-90° |
Czasy testu: | 0-999999 | Wydajność obciążenia: | 0-999999s |

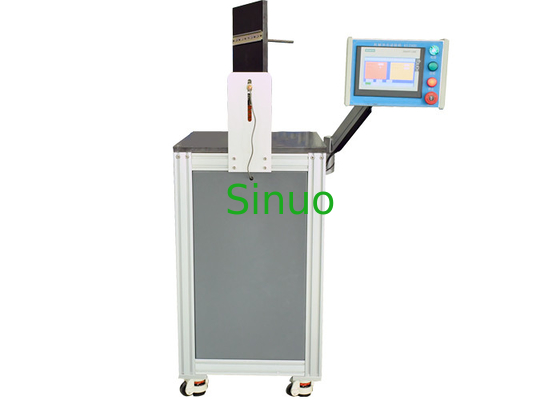

IEC 60898-1 Certyfikator uderzeń mechanicznych do badań odporności na uderzenia wyłączników
Informacje o produkcie:
Sprzęt badawczy spełnia wymagania standardowe normy IEC 61009-1:2012, IEC60898-1:2015, itp.
Używany jest do badań wyrobów z wyłączników, w celu sprawdzenia odporności na uderzenia odsłoniętych części wyłączników, które mogą być narażone na wstrząsy mechaniczne podczas normalnego użytkowania.
Zasada badania: podnieść płytę montażową za pomocą wyłącznika poprzez przyrząd sterujący silnikiem,i natychmiast spadają swobodnie na metalową płytę zamykającą wyposażoną w sprężyny cewkowe o współczynniku elastyczności 25N/mmW ten sposób powtórzyć 50 razy, a próbka przełączy pozostałe trzy kierunki o 90 stopni przez gramofon i powtórzyć badanie 50 razy.
Funkcje: 1. sterowanie PLC, obsługa ekranu dotykowego, napęd serwo silnika, precyzyjne sterowanie.
2Wysokość upadku jest określona przez odległość ekscentryczną kamy, bez odchylenia.
3Przyjmijcie specjalną spręgę z elastycznym współczynnikiem.
4- gramofon można obracać o 4-90°, co naprawdę symuluje próbę odporności na uderzenie wyłącznika w każdym kierunku.
Parametry techniczne:
Model | SN2506 |
Stacja badawcza | Samotny |
Elektryczna metoda sterowania | Inteligentne zintegrowane sterowanie PLC, obsługa interfejsu dotykowego człowiek-maszyna |
Tryb jazdy | Kamery mechanizm napędowy silnika |
Wioska z cewką | Współczynnik elastyczności 25N/mm |
Baza A, platforma B, deska C | Drzewo twarde, pomalowane na czarno |
Wysokość spadku | 40 mm |
Obrotowy | Można ustawić obrót 4-90° |
Waga | 100g*10 sztuk, 150g*5 sztuk, 200g*5 sztuk |
Liczba badań | 0-999999 razy, ustawienie ekranu dotykowego |
Wydajność obciążenia | 0-999999s, ustawienie dotykowe ekranu |
Wymiar | 900 mm × 600 mm × 1350 mm |
Waga | Około 110 kg. |
Zasilanie | AC380V±10% 50Hz, 1kVA |
Charakterystyka:
Mechaniczny tester wstrząsowy, znany również jako maszyna do badań wstrząsowych lub urządzenie do badań wstrząsowych, jest specjalistycznym urządzeniem stosowanym do testowania produktów, komponentów,lub materiałów do kontrolowanych wstrząsów mechanicznych lub uderzeńCelem tego badania jest ocena zdolności próbki testowej do wytrzymania i przeciwdziałania nagłym siłom o dużej intensywności, które mogą wystąpić podczas transportu, obsługi,lub warunki eksploatacjiOto główne cechy i funkcje typowo związane z mechanicznym testerem wstrząsowym:
Platforma do upadku lub uderzenia: urządzenie do badania wstrząsów mechanicznych zawiera platformę do upadku lub uderzenia, na której próbka testowa jest umieszczona do badania.Platforma jest zaprojektowana tak, aby zapewnić kontrolowane i powtarzalne środki dostarczania wstrząsów mechanicznych lub uderzeń na próbkę.
Mechanizm wytwarzania wstrząsów: tester zawiera mechanizm wytwarzania wstrząsów lub uderzeń.Mechanizm ten może różnić się w zależności od konkretnej konstrukcji testownika i może obejmować metody takie jak systemy pneumatyczne.Umożliwia precyzyjną kontrolę nad intensywnością i czasem trwania uderzenia lub uderzenia.
Pomiar przyspieszenia: badanie jest wyposażone w czujniki lub akcelerometry do pomiaru przyspieszenia lub sił g doświadczanych przez próbkę badawczą podczas zdarzenia wstrząsu.Pomiary te dostarczają danych ilościowych na temat nasilenia uderzenia i umożliwiają porównanie różnych próbek badawczych lub warunków badania..
Kontrola impulsów uderzeniowych: Mechaniczne urządzenia do testowania impulsów uderzeniowych często zapewniają kontrolę nad kształtem i czasem trwania impulsów uderzeniowych.To sterowanie pozwala na symulację określonych profili wstrząsów lub form fal, które naśladują rzeczywiste scenariusze lub standardy branżoweZapewnia, że badanie dokładnie odzwierciedla oczekiwane zdarzenia wstrząsowe, z którymi może wystąpić próbka.
Przymocowanie próbki badawczej: w urządzeniach do badania wstrząsów znajdują się urządzenia przymocowania lub mechanizmy mocowania, które zapewniają bezpieczne utrzymanie próbki badawczej w miejscu podczas badania.Te urządzenia zapewniają, że próbka jest odpowiednio ustawiona i ukierunkowana, aby otrzymać pożądane siły uderzenia lub uderzenia.
Środki bezpieczeństwa: w urządzeniach do testowania wstrząsów mechanicznych stosowane są środki bezpieczeństwa w celu ochrony zarówno operatorów, jak i sprzętu.przyciski awaryjnego zatrzymania, oraz systemy tłumiące, aby złagodzić skutki fal uderzeniowych.
Zgodność z normami: urządzenia do testowania wstrząsów mechanicznych są zaprojektowane w taki sposób, aby spełniały standardy przemysłowe i protokoły badawcze,Wyroby z tworzyw sztucznych, z tworzyw sztucznych lub z tworzyw sztucznychZgodność gwarantuje, że proces i wyniki badań są spójne i porównywalne w różnych laboratoriach badawczych.
Mechaniczne urządzenia do testowania wstrząsów są szeroko stosowane w różnych gałęziach przemysłu, w tym elektroniki, motoryzacji, lotnictwie i opakowaniach.Pomagają producentom ocenić trwałość i niezawodność ich produktów w warunkach uderzeń, zidentyfikować słabe punkty lub potencjalne awarie oraz poprawić projekt i opakowanie produktów w celu zapewnienia bezpiecznego transportu i eksploatacji.
