Szczegóły Produktu:
Zapłata:
|
Kontrola: | Pilot zdalnego sterowania Mitsubishi PLC+ | Operacja: | 7-calowy ekran dotykowy WEINVIEW |
---|---|---|---|
Ciśnienie gazu: | 0,1 MPa | Przepływ gazu: | 965±30ml/min |
Wysokość płomienia: | 38±2mm | Objętość testowa: | >0,5 m³ |
High Light: | komora do badania płomienia,aparatura do badania palności |

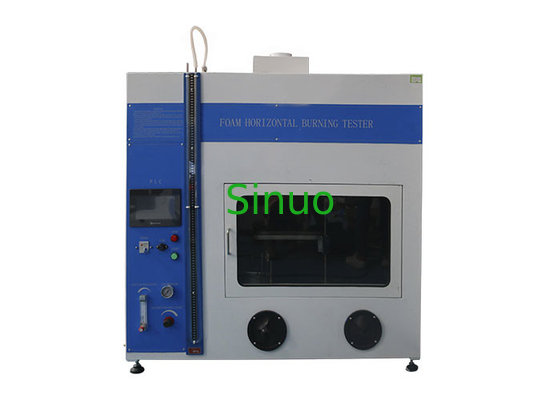

Komora testowa do poziomego spalania pianki ISO9772 Aparat do małych badań płomienia komórkowego z tworzyw sztucznych
Przegląd:
Ta komora testowa przyjmuje sterowanie PLC i 7-calowy ekran dotykowy, operacja jest inteligentna i humanizowana; wykorzystuje zintegrowany układ dolotowy i automatyczny zapłon, czas spalania opóźnia się o 0,1 s, aby zapewnić wystarczający czas spalania gazu; wyposażony w importowaną markę przepływomierz, aby zapewnić dokładność testowania.
Zasada:
Ten sprzęt do badania spalania w poziomie jest przeznaczony do przetwarzania laboratoryjnej procedury przesiewowej na małą skalę w celu porównania względnych charakterystyk spalania ułożonych poziomo małych próbek z tworzywa sztucznego o gęstości mniejszej niż 250 kg/m-³ określono zgodnie z ISO 845, po wystawieniu na działanie źródła zapłonu.Spełnia wymagania normy ISO9772-2012, UL94.
Elementy techniczne:
Napięcie robocze | 230V/50Hz lub 110V/60Hz (można dostosować) |
Kontrola | Pilot zdalnego sterowania Mitsubishi PLC+ |
Operacja | 7-calowy ekran dotykowy WEINVIEW |
Palnik laboratoryjny P/PF2 | ISO10093, średnica wewnętrzna Φ9,5 ± 0,3 mm, o długości lufy: 100 ± 10 mm |
Górne skrzydło palnika |
Posiadające otwór o wewnętrznej długości (48±1)mm i wewnętrznej szerokości (1,3±0,05)mm |
Ciśnienie gazu | 0,1 MPa |
Przepływ gazu i kategoria gazu | 965 ± 30 ml / min, dla czystości metanu 98%, może również używać gazu mieszanego lub propanu, regulację przepływomierza |
Czas spalania / samogasnący | 0-9999X0,1S |
Odległość między szczytem skrzydła palnika nadmuchowego a badaną próbką |
13±1mm |
Wysokość płomienia | 38 ± 2 mm, niebieski płomień |
Wsparcie sieci | 215×75×13mm, siatka Φ0,8 wykonana z drutu ze stali nierdzewnej o długości boku 6,4mm |
Oświetlenie | Wyposażony w oświetlenie w komorze testowej, ze sterowaniem |
Komora testowa i wymiar | > 0,5 kostki, czarne matowe tło, z wentylatorem wyciągowym, wymiar: 1100 * 550 * 1200 mm, 130 kg |
Środowisko testowe |
Temperatura: 15 ° C ~ 35 ° C Wilgotność: 45%~75% |
1) Naciśnij przycisk Start przez 3-5s lub przycisk 1 na pilocie, aby zapalić płomień.Dostosuj wysokość płomienia zgodnie ze standardowymi wymaganiami.
2) Zamknij drzwiczki okienne i ponownie umieść palnik pod próbką zgodnie ze standardowymi wymaganiami, naciśnij przycisk rozpoczęcia odmierzania czasu lub przycisk 3 na pilocie, aby rozpocząć odmierzanie czasu działania płomienia.Przyłożenie płomienia trwa 60s, a po osiągnięciu 60s płomień gaśnie, a Upływający czas tmi zaczyna odliczanie czasu.
3) Naciśnij przycisk pauzy lub przycisk 3 na pilocie, aby zatrzymać upływ czasu tmi czas, gdy płomień próbki osiągnie znak 60 mm.
4) Naciśnij przycisk te/tb Pause lub przycisk 5 na pilocie, aby zatrzymać Upływ czasu tmi i czas palenia tb czas, w którym próbka przestanie się palić lub żarzyć przed osiągnięciem znaku miernika 60 mm.
5) Naciśnij [tb Pauza / Start], aby być tb Start lub przycisk 4 na pilocie, aby rozpocząć Czas palenia tb czas, gdy płomień próbki osiągnie znak na mierniku 25 mm, niezależnie od tego, czy spalanie następuje na dole, na górze czy na krawędzi próbki.
6) Naciśnij [tb Pauza / Start], aby być tb Przycisk pauzy lub przycisk 4 na pilocie, aby zatrzymać Czas palenia tb czas, w którym płomień lub żarzące się czoło spalania osiąga znak na wskaźniku 125 mm lub gdy próbka przestaje palić się lub żarzyć przed osiągnięciem wskaźnika na wskaźniku 125 mm.
7) Operator powinien obliczyć przebytą odległość (LD): jest to odległość między znacznikiem 25 mm a punktem, w którym zatrzymał się płomień lub żarzący się front spalania, wyrażona w milimetrach.Jeśli front płomienia zgasł przed oznaczeniem 25 mm, zanotuj, że LD =0.
8) Po każdym teście otwórz wentylator wyciągowy na czas, a następnie wyczyść siatkę nośną, palnik, górną część skrzydła i komorę;jeśli operator musi wykonać drugi test, naciśnij przycisk [Count Cleared], aby najpierw wyczyścić wszystkie liczniki, pozwól gazie podtrzymującej ostygnąć do temperatury pokojowej, sprawdzaj płomień co najmniej raz na pięć testów.
