Szczegóły Produktu:
Zapłata:
|
UUT: | Wentylatory sufitowe | Kontrola: | Sterowanie komputerowe |
---|---|---|---|
Wymiary zewnętrzne: | 4700 (W) × 4700 (D) × 3100 (H) | Wymiary wewnętrzne: | 4500 (W) × 4500 (D) × 3000 (H) |
Dokładność testu: | W granicach ± 3% | Standard testowy: | IEC 60879-2019 |
High Light: | komora do badania wilgotności i temperatury,laboratoryjny sprzęt do badania efektywności energetycznej |
IEC 60879-2019 Wentylatory sufitowe Komora do badań środowiskowych Laboratorium badań efektywności energetycznej
Przegląd:
To laboratorium testowe może przeprowadzić test wydajności wentylatorów zgodnie z metodami określonymi w normach IEC 60879-2019 i GB / T 13380-2007.System testowy może dokładnie mierzyć parametry wydajności, takie jak prędkość wiatru, objętość powietrza, prędkość wentylatora, zużycie energii wentylatora, wartość efektywności energetycznej wentylatorów sufitowych i dekoracyjnych wentylatorów sufitowych, a także może realizować pobieranie próbek i analizę produktów wentylatorów, jakość produktu wymagania dotyczące inspekcji oraz badań i rozwoju.
Jest to kompleksowa pojedyncza komora różnicy entalpii.Laboratorium zawiera zestaw przyrządów do pomiaru objętości powietrza.W komorze testowej zastosowano sztywną płytę poliuretanową o grubości 100 mm i kolorowe płyty stalowe o grubości 0,6 mm po obu stronach do izolacji termicznej, która ma dobry efekt izolacji termicznej.
To pomieszczenie testowe zawiera zewnętrzny system klimatyzacji, który służy do regulacji środowiska powietrza w pomieszczeniu testowym.Powietrze w pomieszczeniu jest schładzane, nawilżane i podgrzewane, aby temperatura i wilgotność w pomieszczeniu testowym spełniały wymagania warunków testowych.
Laboratorium to musi być wyposażone w salę operacyjną do przechowywania komputerów biurowych, szaf zasilających, szaf sterowniczych i zasilaczy o zmiennej częstotliwości.Ten dom może być zbudowany z desek, które są budowane przez kupującego (zazwyczaj obok laboratorium).
Ten system testowy jest sterowany głównie przez komputer.Operator znajduje się poza pomieszczeniem testowym, a personel nie wpływa na pole wiatru.Test urządzenia jest wykonywany automatycznie, a dane testowe są rejestrowane i zapisywane, a raport przepływu powietrza i ocena efektywności energetycznej są generowane automatycznie.System ten ma zalety dobrej powtarzalności, wysokiej wydajności, wygodnego przechowywania danych i tak dalej.
Normy:
Może być zaprojektowany zgodnie z następującymi normami:
IEC 60879-2019 „Komfortowe wentylatory i regulatory do użytku domowego i podobnego - Metody pomiaru wydajności”
GB / T 12021.9-2008 „Minimalne dopuszczalne wartości sprawności energetycznej i klas efektywności energetycznej wentylatorów elektrycznych AC”
GB / T 13380-2007 „Elektryczne wentylatory i regulatory prądu przemiennego”
Rodzaje testowanego egzemplarza:
* Wentylator sufitowy: 900 ~ 1800 mm
Zawartość testu:
* Prędkość wiatru
* Wielkość wiatru
* Prędkość obrotowa
* Stosunek prędkości
* moc wejściowa
* Wartość efektywności energetycznej
Wskaźniki laboratoryjnego przyrządu pomiarowego:
Nie.: | Imię | Zadowolony | Zasięg | Niepewność pomiaru |
1 | Czujnik temperatury i wilgotności | Temperatura termometru suchego | 0 ~ 50 ℃ | ± 0,1 ℃ |
2 | Czujnik temperatury i wilgotności | Wilgotność względna | 30% ~ 80% RH | ± 3% RH |
3 | Cyfrowy miernik mocy | Wprowadź parametry elektryczne | / | ± 0,5% |
4 | Wiatromierz | Prędkość wiatru | 0,15 ~ 5 m / s | ± 0,2 m / s |

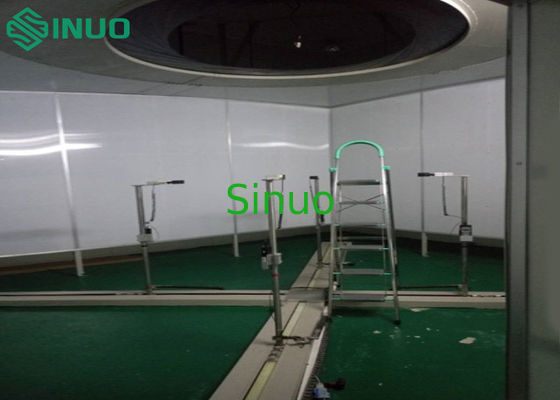

Struktura pomieszczenia laboratoryjnego:
Wymiary zewnętrzne | 4700 (szer.) × 4700 (gł.) × 3100 (wys.) |
Wymiary wewnętrzne | 4500 (szer.) × 4500 (gł.) × 3000 (wys.) |
Struktura utrzymania laboratorium | Izolacja ze sztywnej pianki poliuretanowej 100mm |
Drzwi | Wewnątrz 1600 × 2200 (H) × 1 (drzwi przesuwne) |
Rozmiar okna laboratoryjnego | 1600 × 800 mm |
Eksperymentalne urządzenie pomiarowe:
Urządzenie | Rodzaj | Specyfikacje | |
Laboratorium | Przewodnik po anemometrze | Sterowanie silnikiem krokowym | Japan SanRex lub odpowiednik, o maksymalnej odległości 2 m |
Prowadnica wentylatora sufitowego | Sterowanie silnikiem krokowym | Japan Matsushita lub odpowiednik | |
Uchwyt próbki | Wysokość regulowana śrubą | Dostosowane |
Główne parametry techniczne:
1. Zakres podnoszenia próbki: 900-1800 mm.
2. Odległość między anemometrem a próbką: 1500 mm.
3. Suwak anemometru porusza się po czterech ukośnych liniach: 40-1000mm (automatyczna regulacja).
4. Przyrząd do pomiaru prędkości wiatru: marka: Austria E + E, punkt dziesiętny wyświetlacza: 0,01 m / s, dokładność przyrządu: ± 0,2 m / s
5. Średnica wirnika: 100 mm
6. Zakres pomiarowy: 0,40 ~ 30,00 m / s
7. Dokładność pomiaru: ± 1% odczytu + 1% zakresu
8. Czułość na prędkość wiatru: lepsza niż 0,15 m / s
9. Sonda temperatury: zakres 0 ~ + 50 ℃;dokładność ± 0,5 ℃
10. Tryb jazdy: domowy silnik serwo + wałek prowadzący.
11. Sposób sterowania: sterowanie komputerowe.
12. Zbierz dane: wartość mocy i wartość prędkości wiatru.
13. Przetwarzanie danych: Automatyczne obliczanie średniej prędkości wiatru, objętości powietrza, wartości efektywności energetycznej i oceny efektywności energetycznej.
14. Przechowywanie danych i funkcja odniesienia.
Zasada i metoda testu wentylatora sufitowego:
1. Najpierw zainstaluj wentylator sufitowy przez kolumnę podnoszącą wentylatora sufitowego i ustaw anemometr poniżej 1500 mm od płaszczyzny łopatek wentylatora.
2. Wyreguluj temperaturę w komorze testowej tak, aby spełniała warunki testu (20 ° C) i rozpocznij test po 1h pracy wentylatora.
3. Przed badaniem konieczne jest również zamknięcie wlotów i wylotów powietrza, drzwi i okien oraz opuszczenie laboratorium przez odpowiedni personel, aby upewnić się, że na laboratorium nie wpływa zewnętrzny przepływ powietrza.Następnie operator uruchamia anemometr, aby rozpocząć zbieranie parametrów anemometru.Anemometr jest obracany o 90 ° na minutę, aby zbierać i rejestrować dane (prędkość wiatru, prędkość itp.) Pod działaniem obracającej się ramy napędu.(Dane dotyczące prędkości wiatru ≥ 9 m / min badane we wszystkich anemometrach są danymi aktualnymi).
Laboratorium wyposażone jest w regulowany zasilacz, który może zmniejszyć wpływ wahań sieci na pomiary testowe.Prąd napięcia zasilania wentylatora mierzony jest miernikiem mocy 0,5 stopnia.
