Szczegóły Produktu:
Zapłata:
|
UUT: | Klimatyzatory i pompy ciepła | Rozmiar zewnętrzny komory: | Można dostosować |
---|---|---|---|
Rozmiar wewnętrzny: | Można dostosować | Rozmiar na zewnątrz: | Można dostosować |
Temperatura zewnętrzna: | -20~55℃ | Temperatura na zewnątrz: | 10~50℃ |
Wydajność chłodnicza testowanego egzemplarza: | ≤18000 W | Moc grzewcza testowanego egzemplarza: | ≤22000W |
Moc wejściowa testowanego egzemplarza: | ≤10000 | Przepływ powietrza testowanego egzemplarza: | 200~3500m³/h (m³/h) |
High Light: | Laboratorium testowe efektywności energetycznej 60K,laboratorium testowe efektywności energetycznej 3500m³ / h,laboratorium testowe efektywności energetycznej BTU |
Indywidualna komora do testowania entalpii pompy ciepła w laboratorium efektywności energetycznej klimatyzatora
Wprowadzenie do systemu:
Thelaboratorium badań efektywności energetycznejjest zaprojektowany zgodnie zISO 5151-2017.Może nie tylko dokładnie zmierzyć objętość powietrza, wydajność chłodniczą, wydajność grzewczą, pobór mocy chłodniczej, pobór mocy grzewczej, EER, COP i inne parametry wydajności klimatyzatorów w zakresie 60K Btu (18KW) w różnych warunkach pracy zgodnie z wymaganiami Norma ISO 5151-2017, ale może również określać różne rodzaje warunków pracy do testowania zgodnie z potrzebami użytkowników w celu osiągnięcia określonych wymagań kontroli jakości produktu, badań i rozwoju itp.

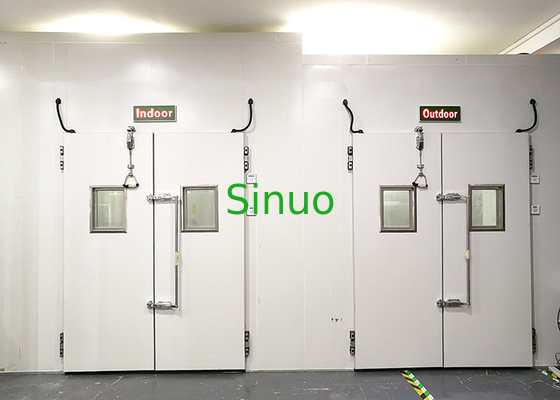

Ten system testowy przyjmuje podwójnekomora entalpiistruktura, która jest obliczana głównie metodą entalpii powietrza.Strona wewnętrzna zawiera zestaw urządzeń do pomiaru objętości powietrza.Strona zewnętrzna przyjmuje sztywne płyty poliuretanowe o grubości 150 mm i płyty stalowe o grubości 0,6 mm po obu stronach w celu zachowania ciepła, co zapewnia dobre zachowanie ciepła i efekt izolacji cieplnej.Najniższa temperatura może osiągnąć -20 ℃, a najwyższa może osiągnąć 55 ℃.Strona wewnętrzna przyjmuje sztywne płyty poliuretanowe o grubości 100 mm i płyty stalowe o grubości 0,6 mm po obu stronach w celu zachowania ciepła.Zachowanie ciepła i efekt izolacji cieplnej są dobre.Najniższa temperatura może osiągnąć 10 ℃, a najwyższa może osiągnąć 50 ℃.Aby ułatwić testowanie różnych jednostek klimatyzacyjnych, na ścianie pomiędzy stroną zewnętrzną a stroną wewnętrzną otwierany jest port instalacyjny.Przyjęty jest tryb drzwi obok siebie, a drzwi są zamknięte, gdy nie są używane.
Laboratorium to zawiera dwa zestawy systemów chłodzenia (ogrzewania) (jeden zestaw w pomieszczeniu, a drugi na zewnątrz), które służą do regulacji środowiska powietrza wewnątrz pomieszczenia badawczego i wykonywania operacji takich jak chłodzenie, osuszanie, nawilżanie, oraz ogrzewanie powietrza w pomieszczeniu badawczym, aby temperatura i wilgotność w pomieszczeniu badawczym spełniały wymagania warunków badania.
Laboratorium to musi być wyposażone w salę operacyjną do przechowywania komputerów biurowych, szaf zasilających, sterowniczych, zasilaczy o zmiennej częstotliwości itp. Pomieszczenie to może być wyposażone w salę zarządu, którą powinien wybudować użytkownik (najczęściej obok laboratorium).
Oprogramowanie testowe tego pomieszczenia testowego jest dostosowywane do wymagań klienta, które może automatycznie obliczać objętość powietrza, objętość chłodzenia (ciepła), zużycie energii, EER/COP i inne parametry testowanego egzemplarza, a wyniki obliczeń są dokładne.
Normy:
Projektowanie i testowanie zgodnie z następującymi normami:
► ISO 5151:2010
► ISO 16358:2013
► Inne standardy można dostosować
Rodzaje testowanych egzemplarzy:
- Typ ściany podzielonej
- Typ szafki dzielonej
- Typ kasetonowy z dzielonym sufitem
- Typ okna
- Klimatyzator inwerterowy
Zakres testowy:
Zakres testowy |
Wydajność chłodnicza (W) |
Moc grzewcza (W) |
Moc wejściowa (W) |
Przepływ powietrza (m³/h) |
≤18000 | ≤22000 | ≤10000 | 200~3500m³/h |
Temperatura termometru suchego po stronie wewnętrznej | Temperatura mokrego termometru po stronie wewnętrznej | Temperatura termometru suchego na zewnątrz | Temperatura termometru wilgotnego na zewnątrz | Moc | |
Zakres sterowania | 10 ~ 50 ℃ | 30%~95% | -20 ~ 55 ℃ | 30%~95% | 0~10KW |
Kontrola precyzji | ± 0,2 | ±3% | ± 0,2 | ±3% | ±0,5% |
Dokładność wyświetlania | ±0,01 | ±0,01 | ±0,01 | ±0,01 | ±0,1% |
Zasada testu:
Jak pokazano na poniższym rysunku, temperatura i wilgotność po stronie wewnętrznej i zewnętrznej są kontrolowane oddzielnie, a różne temperatury są regulowane zgodnie ze standardowymi wymaganiami.Gdy warunki pracy są stabilne, testowany egzemplarz można włączyć w celu rozpoczęcia testu.
Pomieszczenie testowe jest wyposażone w regulowany zasilacz, który może zmniejszyć wpływ wahań napięcia sieciowego na test i pomiar.Moc, napięcie i prąd klimatyzatora są mierzone przez miernik mocy klasy 0,5.
Po stronie wewnętrznej znajduje się urządzenie do pomiaru objętości powietrza, a zakres objętości powietrza wynosi 200 ~ 3500 m³ / h.
Na wlocie i wylocie klimatyzatora znajdują się próbniki temperatury, które mogą zbierać temperaturę i wilgotność na wlocie i wylocie.Objętość powietrza jest badana metodą dyszy, a urządzenie do badania objętości powietrza może mierzyć temperaturę wylotu powietrza, wilgotność i objętość powietrza.Ten system testowy wykorzystuje metodę entalpii powietrza do obliczenia wartości entalpii i objętości powietrza wlotu i wylotu powietrza klimatyzatora oraz uzyskania mocy chłodniczej i grzewczej klimatyzatora zgodnie ze wzorem.
Wewnątrz i na zewnątrz laboratorium znajduje się wiele sprężarek, które umożliwiają stopniową regulację wydajności chłodniczej.Każda sprężarka może być sterowana niezależnie, a wiele sprężarek może być włączonych, gdy w laboratorium występuje duże zapotrzebowanie na obciążenie chłodnicze.Tylko jedna sprężarka musi być włączona, gdy zapotrzebowanie na zimne obciążenie w laboratorium jest małe, co może zmniejszyć straty energii i szybko dostosować warunki pracy.
