Szczegóły Produktu:
Zapłata:
|
Zastosowany standard: | IEC 60061-3 | Typ miernika: | Wskaźniki idź i nie idź |
---|---|---|---|
Materiał: | Die stal | Próbka: | B22 Trzonki i oprawki lamp |
Struktura: | Zapoznaj się z konkretnymi rysunkami | Podanie: | Kontrola wymienności i bezpieczeństwa |
High Light: | B22d Trzonki lamp,IEC 60061-3 Trzonki lamp,Oprawki B22d ze stali matrycowej |
IEC 60061-3 B22d Trzonki lamp i oprawki Wskaźniki pracy i nie przechodzenia
Przegląd produktów:
Te wskaźniki lamp są wykonane z japońskiego materiału DC53, twardość Rockwella 58–60 ° i spełniają wymagania normy IEC 60061-3: 2015 „Trzonki i otwory lamp wraz ze wskaźnikami do kontroli wymienności i bezpieczeństwa - Część 3: Wskaźniki, MOD ”.
Skrajnia B22d Go do trzonka lampy (7006-10-8)
Cel: Sprawdzenie wielkości Amax, Nmin, D1min i D1max trzonka lampy B22d na gotowej lampie oraz promieniowego położenia trzpienia
Jak używać:
a) Włożyć trzonek lampy do miernika, aż sworzeń przejdzie przez szczelinę Q.
b) Następnie obróć trzonek lampy pod niewielkim kątem i dociśnij go tak, aby kołek ściśle przylegał do powierzchni S.
c) Powierzchnia styku w tym położeniu nie powinna być niższa niż powierzchnia X, ani nie powinna wystawać z powierzchni Z.

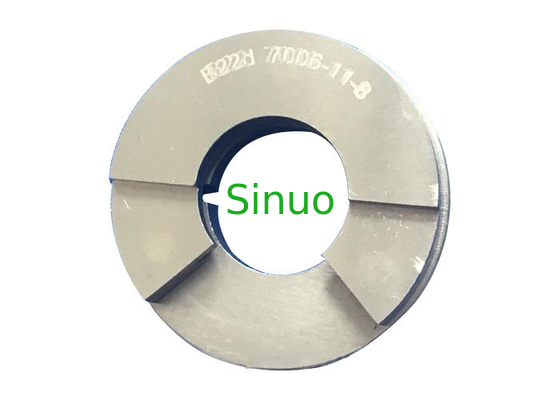

Wskaźnik B22d No Go do trzonka lampy (7006-11-8)
Cel: osobne sprawdzenie rozmiaru Amin trzonka lampy B22d na gotowej lampie
Sposób użycia: Jeśli wskaźnik nie może zmieścić się w trzonku gotowej lampy tylko pod względem własnego ciężaru, trzonek lampy uznaje się za kwalifikowany
Lista Sinuo Guages zgodnie z IEC 60061-3 dla czapek i oprawek lamp:
Nie.: | Kategoria | Nazwa | Rysunek standardowy |
1 | Trzonek lampy E14 | Wskaźnik E14 Lam Cap „Go” | 7006-27F-1 |
2 | Wskaźnik „Not Go” trzonka lampy E14 | 7006-28B-1 | |
3 | Trzonek lampy E14 zapobiega przypadkowemu kontaktowi | 7006-55-2 | |
4 | Wskaźnik „Go” trzonka lampy E14S1 | 7006-27G-1 | |
5 | Trzonek lampy E14 styka się ze wskaźnikiem roboczym | 7006-54-2 | |
6 | Wskaźnik testowy momentu obrotowego trzonka lampy E14 | IEC60968Fig2 | |
7 | Trzonek lampy E27 | Miernik E27 Lam Cap „Go” | 7006-27B-1 |
8 | Wskaźnik „Not Go” trzonka lampy E27 | 7006-28A-1 | |
9 | Wskaźnik „Go” trzonka lampy E27S1 | 7006-27C-1 | |
10 | Trzonek lampy E27 styka się ze wskaźnikiem wytwarzania | 7006-50-1 | |
11 | Osłona lampy E27 zapobiega przypadkowemu kontaktowi | 7006-51A-2 | |
12 | E27 Osłona lampy Zapobieganie przypadkowemu kontaktowi 51 * 39 | 7006-51-2 | |
13 | Wskaźnik testowy momentu obrotowego trzonka lampy E27 | IEC60968Fig2 | |
14 | Trzonek lampy B15 | Wskaźnik wstawienia trzonka lampy B15 | 7006-4A-2 |
15 | Miernik retencji trzonka lampy B15 | 7006-4B-1 | |
16 | Wskaźnik „Not Go” trzonka lampy B15 | 7006-10-8 | |
17 | Wskaźnik „Go” trzonka lampy B15 | 7006-11-8 | |
18 | Wskaźnik testowy momentu obrotowego trzonka lampy B15 | IEC60968Fig3 | |
19 | Trzonek lampy B22d | Wskaźnik wstawienia trzonka lampy B22 | 7006-4A-2 |
20 | Miernik retencji trzonka lampy B22 | 7006-4B-1 | |
23 | Wskaźnik „Go” trzonka lampy B22 | 7006-10-8 | |
24 | Wskaźnik „Not Go” trzonka lampy B22 | 7006-11-8 | |
25 | Wskaźnik akceptacji trzonka lampy B22D | 7006-3-1 | |
26 | Wskaźnik „Go” do trzonka lampy BY22d | 7006-17A-1 | |
27 | Wskaźnik testowy momentu obrotowego trzonka lampy B22 | IEC60968Fig3 | |
28 | Trzonek lampy GZ10 | Wskaźnik „Go” / „Not Go” | 7006-120-1 |
29 | Uchwyt lampy GZ10 | Wskaźnik „Go” / „Not Go” | 7006-120A-1 |
30 | Oprawka GU10 | Wskaźnik „Go” / „Not Go” | 7006-121A-1 |
31 | Trzonek lampy GU10 | Trzonek lampy GU10 Wskaźnik „Go” / „Not Go” | 7006-121-1 |
32 | Trzonek lampy E26 | Wskaźnik „Go” trzonka lampy E26 | 7006-27D-3 |
33 | Wskaźnik „Not Go” trzonka lampy E26 | 7006-29L-4 | |
34 | Osłona lampy E26d zapobiega przypadkowemu kontaktowi miernika | 7006-29A-2 | |
35 | Trzonek lampy E26 styka się ze wskaźnikiem wytwarzania | 7006-29-3 | |
36 | E26d Średnica odniesienia trzonka lampy 23 mm Wskaźnik „Go” | 7006-29B-2 | |
37 | E26d Średnica referencyjna trzonka lampy 13,2 mm Wskaźnik „Go” | 7006-29C-2 | |
38 | E26d Średnica referencyjna trzonka lampy 10,4 mm Wskaźnik „Go” | 7006-29D-1 | |
39 | Trzonek lampy E26 | 7006-27E-1 | |
40 | Uchwyt lampy E14 | Wskaźnik „idź” | 7006-25-7 |
41 | Wskaźnik „nie idź” | 7006-26-4 | |
42 | Kontakt z Making Gauge | 7006-30-2 | |
43 | Lampa świeca kontaktuje się ze wskaźnikiem | 7006-30A-1 | |
43 | Zapobiegaj przypadkowemu kontaktowi miernika | 7006-31-4 | |
44 | Nasadka do testu momentu obrotowego | IEC 60238 Rysunek 5 | |
45 | Czapka testowa „A” | IEC 60238 Rysunek 13 | |
46 | Czapka testowa „b” | IEC 60238 Rysunek 13 | |
47 | Uchwyt lampy E27 | Wskaźnik „idź” | 7006-25A-2 |
48 | Wskaźnik „nie idź” | 7006-26-4 | |
49 | Zapobiegaj przypadkowemu kontaktowi miernika | 7006-22A-4 | |
50 | Uszkodzenie szyi przeciw oparzeniom i kontakt z miernikiem | 7006-21-5 | |
51 | Wewnętrzny miernik sprężystości odłamków | 7006-22D-1 | |
52 | Miernik krawędzi styków bocznych | 7006-22B-1 | |
53 | Miernik sprężystości styków bocznych | 7006-22C-1 | |
54 | Nasadka do testu momentu obrotowego | IEC 60238 Rysunek 5 | |
55 | Nasadka do testu starzenia | IEC 60238 Rysunek 14 | |
56 | Trzonek lampy E40 | Wskaźnik „idź” | 7006-27-7 |
57 | Wskaźnik „nie idź” | 7006-28D-1 | |
58 | Zapobiegaj przypadkowemu kontaktowi miernika | 7006-53-1 | |
59 | Kontakt z Making Gauge | 7006-52-1 | |
60 |
Uchwyt lampy B22
|
Wskaźnik wtyczki | 7006-12-8 |
61 | Miernik do sprawdzania położenia styku i siły nacisku w (90 ° -130 °) | 7006-15-7 | |
62 | Miernik do sprawdzania pozycji i siły nacisku (90 ° -130 °) | 7006-20-4 | |
63 | Dodatkowy wskaźnik „Go” | 7006-12A-2 | |
64 | Wskaźnik „Not Go” / Retention | 7006-12B-2 | |
65 | Miernik do sprawdzania położenia i siły nacisku | 7006-15A-2 | |
66 | Przymiar do otworów w oprawkach | 7006-13-5 | |
67 | Wskaźnik wtyczki | 7006-17B-1 | |
68 |
Trzonek lampy E12
|
Wskaźnik „idź” | 7006-27H-1 |
69 | Wskaźnik „nie idź” | 7006-28C-1 | |
70 | Dodatkowy wskaźnik „Go” | 7006-27J-1 | |
71 | Kontakt z Making Gauge | 7006-32-1 | |
72 |
Trzonek lampy E17
|
Wskaźnik „idź” | 7006-27K-1 |
73 | Wskaźnik „nie idź” | 7006-28F-1 | |
74 | Kontakt z Making Gauge | 7006-26D-1 | |
75 |
Trzonek lampy E39
|
Wskaźnik „idź” | 7006-24B-1 |
76 | Wskaźnik „nie idź” | 7006-24C-1 | |
77 | Kontakt z Making Gauge | 7006-24A-1 | |
78 | Uchwyt lampy E40 | Wskaźnik „idź” | 7006-25-7 |
79 | Wskaźnik „nie idź” | 7006-26-4 | |
80 | Zapobiegaj przypadkowemu kontaktowi miernika | 7006-24-3 | |
81 | Kontakt z Making Gauge | 7006-23-3 | |
82 | 1EP10 Trzonek lampy | Wskaźnik „nie idź” | 7006-28-7 |
83 | Trzonek lampy 2EP10 | Wskaźnik „idź” | 7006-37-1 |
84 | Trzonek lampy 3EY10 | Wskaźnik „idź” | 7006-7-1 |
85 | Trzonek lampy 4E10 | Wskaźnik „idź” | 7006-27A-2 |
86 |
Trzonek lampy G5
|
Wskaźniki „Go” i „Not Go” dla niedokończonej nasadki Bi-pin | 7006-46-3 |
87 | Wskaźnik „Go” dla trzpienia Bi-pin w gotowych lampach | 7006-46A-3 | |
88 |
Trzonek lampy G13
|
Wskaźniki „Go” i „Not Go” dla niedokończonej nasadki Bi-pin | 7006-44-4 |
89 | Wskaźnik „Go” dla trzpienia Bi-pin w gotowych lampach | 7006-45-4 | |
90 |
Uchwyt lampy G5
|
Kontaktowanie się z wykonaniem wskaźnika wtyczki dla gotowych lamp | 7006-47A-2 |
91 | Miernik z podwójnym zakończeniem | 7006-47B-3 III IV V | |
92 | Wskaźnik „Go” z podwójnym zakończeniem | 7006-47B-3 I II | |
93 |
Uchwyt lampy G13
|
Miernik z podwójnym zakończeniem | 7006-60B-4 III IV V |
94 | Wskaźnik „Go” z podwójnym zakończeniem | 7006-60C-3 I II | |
95 |
Oprawka GU5.3
|
Wskaźnik „idź” | 7006-73A-1 |
96 | Skrajnia A | 7006-73A-2 | |
97 | Skrajnia B | 7006-126B-1 | |
98 |
Trzonek lampy G9
|
Wskaźnik „idź” | 7006-129-1 |
99 | Wskaźnik „nie idź” | 7006-129A-1 | |
100 | Trzonek lampy G5.3 | Wskaźnik bi-pin Trzonek G5.3 w gotowych lampach | 7006-73-1 |
101 | GU5.3 | Wskaźniki „Go” i „Not Go” dla podstawy Bi-pin | 7006-109-1 |
102 | GX5.3 | Wskaźniki „Go” i „Not Go” dla podstawy Bi-pin | 7006-73B-2 |
103 | GY5.3 | Wskaźniki „Go” i „Not Go” dla podstawy Bi-pin | 7006-73C-2 |
104 | 2G10 | Wskaźnik „Go” dla czapek gotowych lamp | 7006-118-1 |
105 |
GX10q
|
Wskaźnik „Go” dla czapek gotowych lamp | 7006-84-2 |
106 | Wskaźnik „nie idą” A dla czapek gotowych lamp | 7006-84A-1 | |
107 | Wskaźnik „nie idą” B dla czapek gotowych lamp | 7006-84B-1 | |
108 | Wskaźniki „idź” dla kluczy na gotowych lampach | 7006-84E-1 | |
109 | Wskaźniki „nie idą” dla czapek gotowych lamp | 7006-84F-1 | |
110 |
GY10q
|
Wskaźnik „Go” dla czapek gotowych lamp | 7006-85-2 |
111 | Wskaźnik „nie idą” A dla czapek gotowych lamp | 7006-85A-1 | |
112 | Wskaźniki „Go” dla kluczy na gotowych lampach | 7006-85D-1 | |
113 | Wskaźniki „nie idą” dla czapek gotowych lamp | 7006-85E-1 | |
114 | G10q, GY10q | Wskaźnik „idź” | 7006-79-2 |
115 | G12 | Wskaźnik „Go” dla czapek gotowych lamp | 7006-80-1 |
116 | Trzonek lampy PG12, PGX12 | Wskaźnik „idź” | 7006-81-3 |
117 | Trzonek lampy FC2 | Wskaźnik „idź” | 7006-114-1 |
118 | GR8 | Wskaźnik „Go” dla czapek gotowych lamp | 7006-68-2 |
119 | GR8 | Miernik do czapek zapewniający wprowadzenie maksymalnej liczby oprawek i sprawdzający rozstaw i długość pinów | 7006-68A-2 |
120 | GR8, GR10q | Miernik „Go” do sprawdzania kołków zaślepek gotowych lamp | 7006-68E-1 |
121 | GR8, GR10q | Wskaźnik „Go” i „Not Go” do sprawdzania kołków kołpaków | 7006-68F-1 |
122 | Trzonek lampy 2G13 | Wskaźnik „idź” | 7006-33-2 |
123 | Trzonek lampy 2G72GX7 | Wskaźnik „Idź” i „Nie idź” | 7006-102-1 |
124 | Trzonek lampy G23 | Wskaźnik „Idź” i „Nie idź” | 7006-69-2 |
125 | Trzonek lampy GX23 | Wskaźnik „Idź” i „Nie idź” | 7006-86-1 |
126 | Trzonek lampy G24GX24 | Wskaźnik „Idź” i „Nie idź” | 7006-78-3 |
127 | Trzonek lampy GX32 | Wskaźnik „Idź” i „Nie idź” | 7006-87-2 |
128 | G4 | Wskaźnik „Go” i „Not Go” dla dwubiegunowych podstaw lamp | 7006-72-1 AB |
129 | GU4 | Wskaźnik „Go” i „Not Go” dla dwubiegunowych podstaw lamp | 7006-108-2 |
130 | GZ4 | Wskaźnik „Go” i „Not Go” dla dwubiegunowych podstaw lamp | 7006-67-1 |
131 | G6.35GX6.35GY6.35GZ6.35 | Wskaźnik „Go” i „Not Go” dla podstaw dwubiegunowych | 7006-61-5 |
132 | G6.35GX6.35GY6.35 | Wskaźnik „Go” dla podstaw Bi-pin | 7006-61A-3 |
133 | GZ6.35 | Wskaźnik „Go” dla podstaw Bi-pin | 7006-59B-1 |
134 | GU7 | Wskaźnik „Go” i „Not Go” dla podstaw dwubiegunowych | 7006-113-2 |
135 | R17d | Wskaźnik „Idź” i „Nie idź” | 7006-57-3 |
136 | Fa6 | Wskaźnik „Idź” i „Nie idź” | 7006-41-2 |
137 | Fa8 | Wskaźnik „idź” | 7006-40-1 |
138 | Fa8 | Wskaźnik „nie idź” | 7006-40A-1 |
139 | 2G11 | Wskaźnik „idź” | 7006-82-1 |
140 | Uchwyt lampy B15 | Wskaźnik „idź” | 7006-12D-2 |
141 |
Uchwyt lampy B15d
|
Wskaźnik „nie idź” | 7006-12C-2 |
142 | Miernik do sprawdzania położenia styku i siły nacisku w oprawkach bagnetowych | 7006-15B-1 | |
143 | Wskaźniki do szczelin w oprawkach lamp | 7006-13-5 | |
144 |
Uchwyt lampy E17
|
Wskaźnik „idź” | 7006-25H-1 |
145 | Wskaźnik „nie idź” | 7006-26C-1 | |
146 | Mierniki do badania kontaktu z lampholerami | 7006-26E-1 | |
147 | E26 | Wskaźnik „idź” | 7006-25B-2 |
148 | E26 i E26d | Wskaźnik „nie idź” | 7006-26A-2 |
149 | E26d | Przymiar wtyczkowy do badania ochrony przed przypadkowym dotknięciem w oprawce E26d | 7006-29J-1 |
150 |
Uchwyt lampy G6.35
|
Min.Wskaźnik retencji | 7006-61C-4 |
151 | Wskaźnik „idź” | 7006-61B-4 | |
152 |
Uchwyt lampy G12
|
Wskaźnik „Jedź” A | 7006-80A-2 |
153 | Wskaźnik „Jedź” B | 7006-80B-2 | |
154 | Wskaźnik „Jedź” C | 7006-80C-2 | |
155 | Wskaźnik „Go” D | 7006-80D-3 | |
156 | Wskaźnik „idź” E | 7006-80E-3 | |
157 | R7S | Wskaźniki do testowania nawiązywania kontaktu | 7006-62-4 |
158 | Uchwyt lampy G5.3 | Wskaźnik „idź” | 7006-73A-1 |
159 |
Uchwyt lampy GX53
|
Wskaźnik „Jedź” A | 7006-142A-1 |
160 | Wskaźnik „Jedź” B | 7006-142B-1 | |
161 | Wskaźnik „Jedź” C | 7006-142C-1 | |
162 | Wskaźnik „Idź” i „Nie idź” | 7006-142G-1 | |
163 | Wskaźnik „nie idź” | 7006-142H-1 | |
164 | Uchwyt lampy R7S | Wskaźnik „idź” | 7006-62-1 |
165 | Uchwyt lampy GX5 | Wskaźnik „nie idź” | 7006-142J-1 |
166 | Uchwyt lampy E5 | Wskaźnik „idź” | 7006-25F-1 |
167 | Wskaźnik „nie idź” | 7006-25G-1 | |
168 | Uchwyt lampy E10 | Wskaźnik „idź” | 7006-25-7 |
169 | Uchwyt lampy EP10 | Wskaźnik „idź” | 7006-37A-1 |
170 | Uchwyt lampy E10 | Wskaźnik „nie idź” | 7006-26-4 |
171 | Uchwyt lampy EY10 | Wskaźnik „nie idź” | 7006-26-4 |
172 | Uchwyt lampy EP10 | Wskaźnik „nie idź” | 7006-26-4 |
173 | Uchwyt lampy EY10 | Wskaźnik „idź” | 7006-7A-1 |
174 | Uchwyt lampy E11 | Wskaźniki A do testowania tworzenia styków | 7006-6A-1 |
175 | Wskaźniki B do testowania tworzenia styków | 7006-6B-1 | |
176 | Uchwyt lampy E12 | Wskaźnik „idź” | 7006-25C-1 |
177 | Wskaźnik „nie idź” | 7006-26B-1 | |
178 | Nawiązywanie kontaktów | 7006-32A-1 | |
179 | Uchwyt lampy E17 | Wskaźnik „idź” | 7006-25H-1 |
180 | Wskaźnik „nie idź” | 7006-26C-1 | |
181 | Wskaźniki do testowania nawiązywania kontaktu | 7006-26E-1 | |
182 | Uchwyt lampy E26 | Wskaźnik „idź” | 7006-25B-2 |
183 | Wskaźnik „nie idź” | 7006-26A-2 | |
184 | Uchwyt lampy E26d | Wskaźnik „nie idź” | 7006-26A-2 |
185 | Uchwyt lampy E26 | Wskaźniki do testowania nawiązywania kontaktu | 7006-25J-1 |
186 |
Uchwyt lampy E26d
|
Wskaźnik „idź” | 7006-29K-1 |
187 | Wskaźniki do testowania nawiązywania kontaktu | 7006-29G-3 | |
188 | Miernik do sprawdzania promieniowego położenia pośredniego styku oprawki lampy | 7006-29E-1 | |
189 | Miernik do testowania względnych położeń styków w oprawce | 7006-29F-1 | |
190 | Miernik do testowania kontaktu w oprawkach z metalową powłoką wyłożonych papierem | 7006-29H-3 | |
191 | Przymiar wtyczkowy do testowania ochrony przed przypadkowym dotknięciem | 7006-29J-1 | |
192 | Miernik do badania niedopuszczalnego tworzenia styków w oprawkach lamp | 7006-29M-1 | |
193 | Uchwyt lampy E39 | Wskaźnik „idź” | 7006-24E-1 |
194 | Wskaźnik „nie idź” | 7006-26-4 | |
195 | Wskaźniki do testowania nawiązywania kontaktu | 7006-24D-1 | |
196 | Miernik do testowania maksymalnego momentu obrotowego w oprawkach z uchwytem muszlowym | 7006-24F-1 | |
197 | Miernik do testowania minimalnego momentu obrotowego w oprawkach z uchwytem muszlowym | 7006-24G-1 | |
198 | Uchwyt lampy E40 | Wskaźnik „idź” | 7006-25-7 |
199 | Wskaźnik „nie idź” | 7006-26-4 | |
200 | Wskaźniki do testowania nawiązywania kontaktu | 7006-23-3 | |
201 | Wskaźnik wtyczki do oprawek lamp do testowania ochrony przed przypadkowym dotknięciem | 7006-24-3 | |
202 | Nasadka do testu momentu obrotowego | IEC 60238 Rysunek 5 | |
203 | Trzonek lampy GX53 | Wskaźnik „Idź” i „Nie idź” | 7006-142-1 |
204 | Wskaźnik „nie idź” | 7006-142D-1 | |
205 | Wskaźnik „Go” i „Not Go” do sprawdzania wpustów w kapslach | 7006-142E-1 | |
206 | Miernik „Not Go” do sprawdzania wpustów w kapslach | 7006-142F-1 |
Osoba kontaktowa: Ms. Zoe Zou
Tel: +86 13527656435
Faks: 86-020-39185976
