Szczegóły Produktu:
Zapłata:
|
Zastosowane normy: | CISPR25, CISPR 12 itd. | Projekt testowy: | EMI i EMS |
---|---|---|---|
Próbka badana: | Motoryzacja ESA | Metoda badania: | Półfala radiowa metody 3M |
Napięcie zakłóceń przewodzenia: | 150kHz-108MHz | Emisja promieniowania: | 150kHz-6GHz |
Odporność BCI: | 100kHz-400MHz / 200mA | Odporność na promieniowanie RF: | 200MHz-3GHz, 200V/m |
High Light: | Bezechowa komora testowa EMC,komora testowa CISPR25 EMC,samochodowa komora testowa ESA EMC |

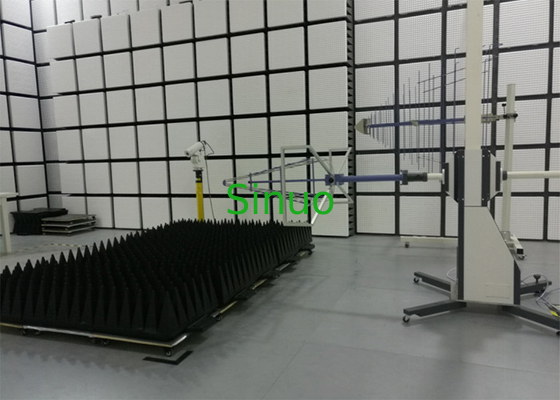

CISPR25 CISPR 12 3m bezechowa komora testowa EMC dla motoryzacji ESA
Przegląd systemu:
Ta komora testowa EMC do testowania motoryzacyjnego ESA spełnia następujące standardowe wymagania:
1) EN 55025/CISPR25: „Pojazdy, łodzie i silniki spalinowe – Charakterystyki zakłóceń radiowych – Limity i metody pomiaru dla ochrony odbiorników pokładowych”
2) CISPR 12: „Pojazdy, łodzie i silniki spalinowe – Charakterystyki zaburzeń radioelektrycznych – Limity i metody pomiaru dla ochrony odbiorników pozapokładowych”
3) ISO 7637
l ISO 7637-2: „Pojazdy drogowe — Zakłócenia elektryczne spowodowane przewodzeniem i sprzężeniem — Część 2: Przewodzenie przebiegów elektrycznych tylko wzdłuż linii zasilających
l ISO 7637-3:Pojazdy drogowe — Zaburzenia elektryczne spowodowane przewodzeniem i sprzężeniem — Część 3: Elektryczne przenoszenie stanów przejściowych przez sprzężenie pojemnościowe i indukcyjne przez linie inne niż linie zasilające”
4) ISO 11452-2
l ISO 11452-4: Pojazdy drogowe — Metody badań podzespołów pod kątem zaburzeń elektrycznych wywołanych promieniowaniem elektromagnetycznym wąskopasmowym — Część 4: Metody wzbudzania uprzęży
l ISO 11452-2: Pojazdy drogowe — Metody badania podzespołów pod kątem zaburzeń elektrycznych wywołanych promieniowaniem elektromagnetycznym wąskopasmowym — Część 2: Ekranowana obudowa wyłożona absorberem
5) ISO 10605:Pojazdy drogowe — Metody badań zaburzeń elektrycznych spowodowanych wyładowaniami elektrostatycznymi
6) SAE J1113
l SAE J1113-4 Test prądu masowego Metoda substytucji odporności-
SAE J1113-11 Odporność na przewodzone stany nieustalone na przewodzie zasilającym-
SAE 1113-12 Zakłócenia elektryczne spowodowane przewodzeniem i sprzęganiem - Klak sprzęgający i przekaźnik drgający-
SAE J1113-13 Wyładowanie elektrostatyczne-
SAE J1113-21 Odporność na promieniowanie - z planem uziemienia-
SAE J1113-22 Linia zasilania AC — pole magnetyczne-
l SAE J1113-41 Charakterystyka zakłóceń radiowych komponentów i modułów – Emisje przewodzone – Napięcie –
-SAE J1113-41 Charakterystyka zakłóceń radiowych komponentów i modułów - Przewodzone emisje - Prąd-
-SAE J1113-41 Charakterystyka zakłóceń radiowych komponentów i modułów – Emisje emitowane przez promieniowanie - ALSE-
7) EN 50498: „Kompatybilność elektromagnetyczna (EMC) — Norma rodziny produktów dla urządzeń elektronicznych na rynku wtórnym w pojazdach
8) UN ECE R10.06: Jednolity
Projekt testowy:
Projekt testowy EMI
Przedmioty testowe | Treść testowa | Strona testowa |
Napięcie zakłóceń przewodzenia (zakłócenia ciągłe) | 150kHz-108MHz, QPx / AV | Ekranowany pokój |
Emisja promieniowania | 150kHz-6GHz, QP | Komora bezechowa |
Przejściowa emisja | Szybki puls, wolny puls | Zwykłe laboratorium |
Przedmioty testowe | Treść testowa | Strona testowa |
Odporność na BCI |
Zgodnie z ISO11452-4 100kHz-400MHz / 200mA |
Ekranowany pokój |
Odporność na promieniowanie RF |
Zgodnie z ISO11452-2 200MHz-3GHz, 200V/m |
Komora bezechowa |
Odporność na wyładowania elektrostatyczne | Zgodnie z ISO10605, | Zwykłe laboratorium |
Test odporności przejściowej
|
Zgodnie z ISO7637,ISO16750, | Zwykłe laboratorium |
