| MOQ: | 1 |
| Cena £: | Customized |
| Standardowe Opakowanie: | sklejka |
| Okres dostawy: | 30 dni |
| Metoda płatności: | L/C, T/T |
| Wydajność dostaw: | 10 zestawów miesięcznie |

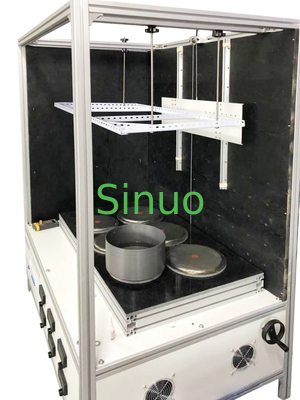

IEC60335-2-21 Maszyna do badania wydajności grzewczej dla maszyny z maszynową maszynową
Standardy dla urządzeń do badań wydajności ogrzewania maszyny:
Ten system badawczy pieca grzewczego został zaprojektowany i wyprodukowany zgodnie z wymogami rozdziału 11 i rysunku 101 normy IEC 60335-2-21.
Konstrukcja urządzeń do badań wydajności ogrzewania maszyny:
Kąt badania symuluje warunki podnoszenia temperatury i jest kompatybilny z próbą maszyny z lampą czarną i próbą pieca gazowego.
Parametry techniczne urządzeń do badań wydajności ogrzewania maszyny:
|
Siła robocza |
220V, 50Hz, moc sprzętu wynosi około 10500W |
|
Elektryczna moc grzewcza |
Łącznie 6 palników, z których ostatnie trzy o mocy wejściowej 2 kW, pierwsze trzy o mocy wejściowej 1,5 kW (niemieckie palniki EGO, niewielki błąd zasilania, długa żywotność). |
|
Rozmiar panelu |
Lewy panel wynosi około 800 * 1200mm, tkanina 9 * 6 = 54 punkty temperatury, tylny panel wynosi około 1200 * 1200mm, tkanina 9 * 9 = 81 punktów temperatury, tkanina kropkowa jest 100 * 100mm kwadratowa. |
|
Płyty z mosiądzu do pomiaru temperatury |
Średnica 15 mm, grubość 1 mm. |
|
Drut termopar |
Prężnica mniejsza niż 0,3 mm, typ k OMEGA, oryginalny przewód termopary jest równomiernie podłączony do rzędu końcowego. |
|
Wymiary |
Około 1200*800*2000 (długość*szerokość*wysokość mm) |
|
Akcesoria |
Wyposażone w 6 zbiorników o tej samej lub podobnej wielkości co piecowiec, plus 20 przewodów termoparycznych o długości 4 m. |
Przygotuj zbiornik i pokrywę do kuchenki gazowej.
|
Mierzone obciążenie cieplne /kW |
Wielkość garnka / mm |
woda grzewcza /kg |
|||||||
|
Wewnętrzna średnica garnka φA |
Gęstość dna C |
Gęstość ściany garnka D |
głębokość garnka H |
promienie kąta E |
Powierzchnia dolna /cm2 |
jakość garnka /g |
Jakość pokrywy /g |
||
|
< 1.72 |
200 |
2 |
1.5 |
130 |
2.5 |
314 |
540 |
125 |
3 |
|
2.08 |
220 |
140 |
3 |
380 |
680 |
149 |
4 |
||
|
2.48 |
240 |
150 |
3.5 |
452 |
800 |
177 |
5 |
||
|
2.91 |
260 |
2.5 |
1.8 |
160 |
531 |
965 |
208 |
6 |
|
|
3.36 |
280 |
170 |
615 |
1130 |
290 |
8 |
|||
|
3.86 |
300 |
180 |
707 |
1350 |
323 |
10 |
|||
|
4.40 |
320 |
190 |
804 |
1520 |
360 |
12 |
|||
|
40,95 ¢ |
340 |
200 |
4 |
907 |
1800 |
402 |
14 |
||
|
Tolerancja |
± 1% |
± 0.1 |
± 0.1 |
± 1% |
0 ¢ 0.5 |
|
± 5% |
± 5% |
|
