Przełączniki przeznaczone do samostatecznikowych obciążeń lamp System automatycznego testowania zdolności wyłączania
| Test Station: | 3 stacje | Test Stroke: | 0,1 ～ 100 mm |
| Test Speed: | 0,1 ～ 200 mm / s | Voltage Display Range: | 0 ~ 300 V. |
| Power Display Range: | 0 ~ 9 kW | Control System: | IPC |
| High Light: | tester wytrzymałości przełączników,tester gniazd wtyczkowych |
||

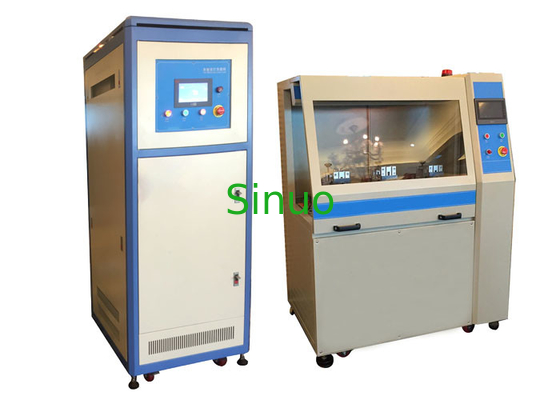

Automatyczny system testowania zdolności wyłączania dla przełączników przeznaczonych do lamp samostatecznikowych
Normy i klauzule:
Ten system został zaprojektowany i wyprodukowany zgodnie z normą IEC 60669-1: 2017, klauzula 19.3 i IEC 60669-2-1: 2015, klauzula 19.109.Jest to w pełni automatyczny system testujący oparty na czytelności testu wyłącznika o napięciu znamionowym 250V, obejmujący inteligentny system sterowania przemysłowego (wbudowany oscyloskop), tester wytrzymałości wyłączników oraz szafę obciążeniową lamp samostatecznikowych.(Wyłącznik o napięciu znamionowym 130 V wymaga osobnej konfiguracji z lampą samostatecznikową).
Próbki i ograniczenia:
Przełączniki przeznaczone do lamp samostatecznikowych
Podanie:
To urządzenie nadaje się do testowania zdolności wyłączania i normalnej żywotności przełączników przeznaczonych do obciążeń lamp samostatecznikowych.Przełączniki przeznaczone do obciążeń lamp samostatecznikowych (SBL) muszą wytrzymywać, bez nadmiernego zużycia i innych szkodliwych skutków, naprężenia elektryczne i termiczne występujące podczas sterowania obwodami lamp z samostatecznikiem.W celu sprawdzenia, czy wyłącznik ma trwałe wyładowanie łukowe lub występuje zgrzewanie styków, jakiekolwiek zjawisko przylegania styków lub zjawisko długotrwałego zamykania lub rozłączania, w celu zbadania, czy nadmierne zużycie lub inne szkodliwe konsekwencje.
Zasada testu:
IEC60669-1: 2017 i IEC60669-2-1: 2015, tylko dla przełączników o napięciu znamionowym 250 V.
Obwód skrzyni ładunkowej powinien być zgodny z rysunkiem 12b i klauzulą 19.3, z mostkiem prostowniczym i kondensatorem.
Wartość R2 i C w obciążeniu B należy dobrać tak, aby osiągnąć wartości (± 5%) dla I piku i I2t, jak podano w tabeli 19, gdy styk przełączający zamyka się przy kącie fazowym 90 ° ± 5 °.Wartość R4 należy dobrać tak, aby osiągnąć prąd w amperach, aby osiągnąć odpowiednią moc SBL, jak podano w tabeli 19.
Wartość R2 i C w obciążeniu B należy wybrać „oznacza, że rezystancja R3 i kondensator C są regulowane;
Wartości (± 5%) dla I piku i I2t podane w Tabeli 19, gdy styk przełączający zamyka się przy 90 ° ± 5 ° kąta fazowego 'oznaczają, że całkę kalibracji I piku i I2t uzyskuje się przy zamknięciu 90 ° , a urządzenie musi mieć kontrolę zamykania 90 °.Podczas normalnego testowania nie działa sterowanie zamykaniem pod kątem 90 °, a włączanie / wyłączanie przełącznika jest włączane przy losowym kącie fazowym, jak w codziennej pracy;
„Wartość R4 dobiera się tak, aby osiągnąć prąd w amperach, aby osiągnąć odpowiednią moc SBL” oznacza, że ten prąd znamionowy nie jest prądem znamionowym przełącznika, ale odpowiednią mocą z tabeli 2.
Parametry techniczne:
| Pozycja | Zadowolony |
| Moc | Dopasuj lokalne zasilanie klienta |
| Inteligentny system sterowania przemysłowego |
IPC: IPC-810E Oprogramowanie konfiguracyjne: E5 Oscyloskop: Tektronix lub Agilent Moduł akwizycji: wielokrotny Wymiary: WDH = 600 * 500 * 1450 mm, powierzchniowe natryskiwanie elektrostatyczne proszkowe |
| Przełącz Machie do testu wytrzymałościowego |
Stacja: 3 niezależne stacje testowe System sterowania: 7-calowy kolorowy ekran dotykowy LCD + PLC + silnik serwo, posiada interfejs komunikacyjny, który jest wygodny do użytku online lub komunikacji z innymi urządzeniami (takimi jak różne obciążenia), umożliwiając gromadzenie danych i statystyki. Skok testowy: 0,1 ～ 100 mm, można ustawić Prędkość testowa: 0,1 ~ 200 mm / s, można ustawić Czas włączenia / wyłączenia: okres włączenia powinien wynosić (25 + 5 0)% całego cyklu, a okres wyłączenia (750–5)%, można wstępnie ustawić 0,1 ～ 99,9 Częstotliwość pracy: można ustawić od 3 do 40 razy, skojarzone z suwem testowym, prędkością testową i ustawieniem czasu włączenia / wyłączenia Wykrywanie alarmu: wbudowany obwód wykrywania, gdy produkt zostanie wykryty jako niekwalifikowany, włącza się alarm dźwiękowy i wizualny oraz pojawiają się monity tekstowe:
Port podłączenia obciążenia: w razie potrzeby można podłączyć różne obciążenia testowe, takie jak obciążenie lampy z żarnikiem wolframowym, obciążenie lampy z zewnętrznym statecznikiem, obciążenie telewizora, obciążenie indukcyjne, obciążenie pojemnościowe, obciążenie silnika i tak dalej. Wymiar: W1250mm × D650mm × H1150mm ； Waga: 100kg. |
| Szafa obciążeniowa do lamp samostatecznikowych |
Wyświetlana wartość napięcia: zakres 0 ~ 300 V, dokładność 0,5, Wartość wyświetlania mocy: 0 ~ 9 kW, precyzja 0,5 Kanał wyjściowy: 3 kanały (dwa kanały mają 250 W, a drugi 400 W) Napięcie znamionowe przełącznika: 250 V ~, napięcie wejściowe jest regulowane, wszystkie parametry pracy są ustawione na 250 V ~, w tym W, Iszczyt, JA2t i przebiegi prądu rozruchowego. Prąd znamionowy 10A, 13A, 16A, 20A cztery opcjonalne Każde urządzenie posiada urządzenie sterujące zamykaniem (na ekranie dotykowym funkcja „kalibracji”), za każdym razem w przewodzeniu pod kątem 90 stopni funkcja ta może być wykorzystana do wstępnej kalibracji sprzętu i weryfikacji pomiarów. Dzięki funkcji długiego włączania / długiego wyłączania można ustawić czas ochrony 1 ~ 99 S, zabezpieczenie alarmu wyłączenia. |
| Użyj środowiska | Temperatura 5 ~ 40 ° C, wilgotność względna 20 ~ 90% RH, ciśnienie atmosferyczne 80 ~ 106kpa.Brak silnych wibracji, zakłóceń elektromagnetycznych, pyłu, gazów korozyjnych, dobre odprowadzanie ciepła. |
