IEC 60884-1, klauzula 22.1 Aparatura do testowania żywotności przełączników do weryfikacji maksymalnej i minimalnej siły wyciągania

IEC 60884-1 Rysunek 18 i 19 Aparatura do weryfikacji maksymalnej i minimalnej siły wyciągania

Informacje o produkcie:

To urządzenie do weryfikacji maksymalnej i minimalnej siły wyciągającej spełnia wymagania normy IEC 60884-1, punkt 22.1, rysunek 18 i rysunek 19. Służy do badania, czy maksymalna siła wyciągania wtyczki z gniazdka i minimalna siła ciągnięcia pojedynczej wtyczki sworzeń z zespołu elastycznego styku uziemiającego mieści się w zakresie wymaganej normy.

Funkcja struktury:

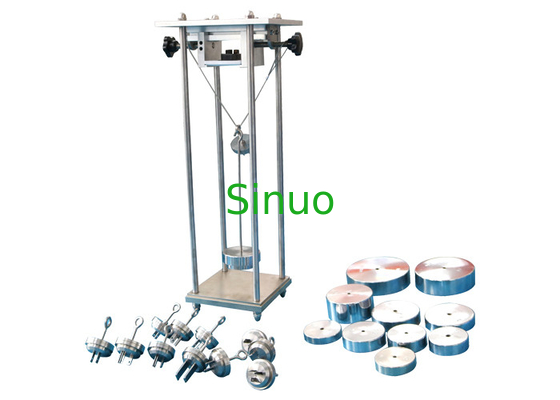

Urządzenie składa się ze stałej płyty montażowej A, zacisku D, ciężaru głównego F i tacy obciążnikowej E, wewnętrzna wysokość ramy wynosi 550 mm, osie między dwoma kolumnami to 150 mm, specyficzny kształt pokazano na rysunku 18.

Wymagania testowe:

1. Maksymalna siła wyciągania gniazda powinna odpowiadać wymaganiom podanym w Tabeli 16. Na wtyk testowy przykłada się ciężar główny maksymalnej siły wyciągania wraz z obciążnikiem dodatkowym, cęgami, szalką i wtykiem testowym, powinien być odłączony od gniazda sieciowego.

2. Minimalna siła powinna odpowiadać wymaganiom podanym w Tabeli 16. Wymagany testowy kołek pomiarowy jest wkładany do tulei wsuwanej gniazda;manometr nie spadnie z zespołu styków w ciągu 30 s.

Tabela 16 - Maksymalna i minimalna siła ściągająca dla wtyczek i gniazd wtykowych

Jak ocenić wynik testu?

1. Przyłożenie maksymalnej siły wyciągania: Wtyczka jest oddzielona od gniazda, oceniona jako kwalifikowana;wtyczka nie jest oddzielona od gniazdka, można sprowadzić dodatkowy ciężar z wysokości 50 mm na ciężar główny, uznaje się to za kwalifikowane, jeśli wtyczka jest odłączona od gniazda.

2. Przyłożenie minimalnej siły ściągającej: Przyrząd nie spadnie z zespołu styków w ciągu 30 s, po czym zostanie oceniony jako kwalifikowany.
