Gniazda koncentryczne antenowe mechaniczne IEC 60065 Wtyczka testowa ze stali hartowanej
| Applied Standard: | IEC60065: 2014 | Applied Clause: | Punkt 12.5 Rysunek 9 |
| Material: | Stal hartowana | Hole Diameter: | Ф1,5 mm |
| High Light: | Korek testowy ze stali hartowanej 1,5 mm |
||

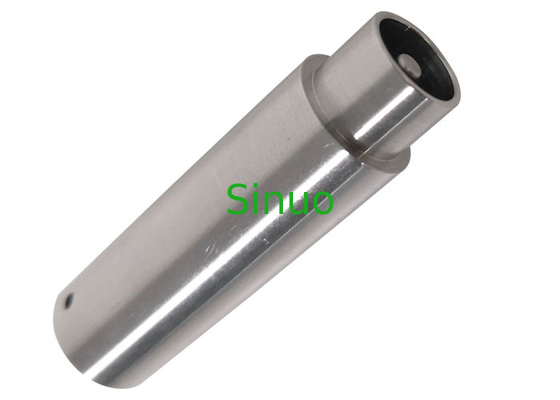

Wtyk testowy ze stali hartowanej IEC 60065 do testów mechanicznych gniazd koncentrycznych anten
Informacje o produkcie:
Wtyczka testowa do testów mechanicznych gniazd koncentrycznych anteny jest zgodna z normą IEC60065: 2014 klauzula 12.5 Rysunek 9.
Służy do sprawdzenia, czy gniazda koncentryczne anteny zamontowane na aparacie i zawierające części lub komponenty, które izolują części NIEBEZPIECZNE POD ŻYWEM od części DOSTĘPNYCH, powinny być tak skonstruowane, aby wytrzymywały takie naprężenia mechaniczne, jakich można oczekiwać w zamierzonym zastosowaniu.
Parametry techniczne:
Korek testowy wykonany jest w całości ze stali hartowanej (stal nierdzewna).Wszystkie części są precyzyjnie obrabiane.Wymiary są zgodne z normą IEC60065: 2014 Rysunek 9, jak pokazano poniżej:
| za | 9,576 0 -0,1 |
| b | 8,05 Minimum |
| do | 2,438 0 -0,1 |
| re | 9.1 Minimum |
| mi | 7.112 Minimum |
| fa | 0,8 ± 0,4 |
| sol | 40 ± 0,4 |
| godz | 12 ± 0,4 |
| jot | 43 ± 0,4 |
| k | R0.3 |
| Średnica dziury | Ф1,5 |
Kroki operacji:
Proszę zapoznać się z odpowiednimi normami.
Jako przykład weź IEC60065: 2014 klauzula 12.5:
Test wytrzymałości
Wtyczka testowa jest 100 razy wkładana i wyjmowana z gniazda.Należy uważać, aby nie uszkodzić celowo gniazda podczas wkładania i wyjmowania wtyczki testowej.
