IEC 60884-1, klauzula 19 Aparat do pomiaru wzrostu temperatury gniazda wtykowego 125A
| Standard Clause: | IEC60884, klauzula 19 | Test Sample: | Wtyczki i gniazda |
| Standard Figure: | Rycina 44 | Display Mode: | Wyświetlacz cyfrowy |
| Working Station: | Można dostosować | Test Current: | Można dostosować |
| Test Voltage: | ＜ 12V | Temperature Range: | 0-150 ° C |
| High Light: | IEC 60884-1 Aparatura do badania wzrostu temperatury,klauzula 19 Aparatura do badania wzrostu temperatury |
||
IEC 60884-1 Klauzula 19 Sprzęt do badania wzrostu temperatury gniazda wtykowego
Informacje o produkcie:
Ta seria urządzeń do badania wzrostu temperatury jest zgodna z normą IEC 60884-1: 2013, klauzula 19, rysunek 44, i wymagana przez wiele norm testowych, takich jak IEC 60998-1, VDE 0620. Jest przeznaczona do badania wzrostu temperatury podczas normalnej pracy wtyczki i gniazda urządzeń elektrycznych.
Parametry techniczne:
| Pozycja | SN2119 | SN2119A | SN2119B |
| Stacja robocza | 6 | 6 | 6 |
| Prąd testowy | 0-40A | 0-125A | 50-1000A jest regulowane |
| Napięcie testowe | ＜ 12V | ＜ 12V | 5 V, 12 V, 24 V, 48 V. |
| Regulator czasowy | 0-9999 s jest regulowany, wyświetlacz cyfrowy | 0-9999 s jest regulowany, wyświetlacz cyfrowy | 0-9999 s jest regulowany, wyświetlacz cyfrowy |
| Miernik temperatury | Cyfrowy wyświetlacz 0-150 ℃ | Cyfrowy wyświetlacz 0-150 ℃ | Cyfrowy wyświetlacz 0-150 ℃ |
| Zasilacz |
220 V, 50 Hz (można dostosować) |
220 V, 50 Hz (można dostosować) |
220 V, 50 Hz (można dostosować) |
| Zastosowany standard | IEC 60884-1 2013 | IEC 60998-1 | UL |
| Obiekt testowy | Wtyczka pin | złącze | płytka drukowana |
Instalacja próbki:

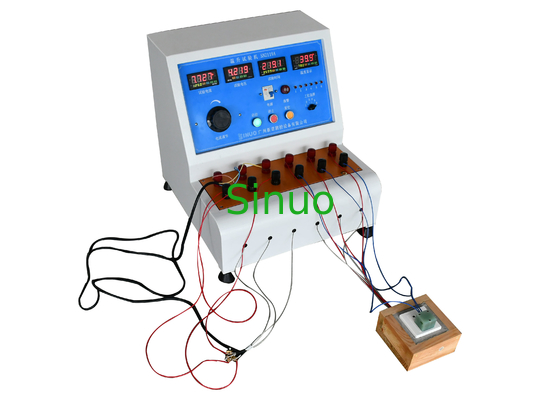

Łącznie jest sześć grup zacisków przyłączeniowych próbki, podczas testowania kołka wtykowego przewody przewodu wtykowego są podłączone do trzech grup zacisków na urządzeniu do badania wzrostu temperatury, a trzy elementy zaciskowe należy zablokować na kołkach wtyku, a następnie termopara włożona do otworu każdego elementu zaciskowego.Podczas testowania gniazda, gniazdo najpierw jest zablokowane w pojemniku instalacyjnym, przewody podłączone między zaciskami gniazda a zaciskami urządzenia do badania wzrostu temperatury, a także termopara są podłączane do odpowiednich zacisków gniazda, a następnie wtyk testowy gniazdka, a wtyczka testowa jest podłączona do odpowiednich zacisków urządzenia testującego wzrost temperatury.Pokazano następująco:
