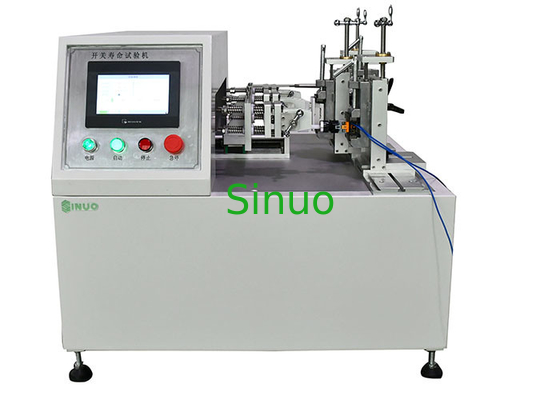

IEC60669-1 Wtyczki Gniazda przełącznika Tester żywotności 3 stacje liniowe
| Test Specimen: | Wtyki, gniazda, przełączniki liniowe | Test Station: | 3 stacje synchroniczne |
| Control Method: | Mitsubishi PLC | Display Mode: | 7-calowy ekran dotykowy |
| Drive Mode: | Siłownik | Linear Stroke: | 0-100 mm |
| Load Power: | Zewnętrzny | Applied Standard: | IEC 60669-1, IEC 60884-1 |
| High Light: | Tester żywotności przełącznika IEC 60669-1,tester żywotności przełącznika 100 mm |
||
IEC60669-1 Wtyki Gniazda Przełączniki Tester żywotności 3 stacje liniowe
Przegląd wyposażenia:
Urządzenie testowe ma 3 stacje synchroniczne, które mogą synchronicznie testować przełączniki liniowe, wtyczki i gniazda wtykowe, automatycznie zatrzymają się i alarmują, jeśli jedna ze stacji działa nieprawidłowo, a inne działają normalnie.
To urządzenie jest zgodne ze standardowymi warunkami określonymi w normach IEC60669-1, klauzula 18 i 19, IEC 60884-1: 2013, klauzula 20, 21, rysunek 16, IEC 61058-1, IEC60065: 2014, klauzula 14.7 i 15.1 itd.
Współpracując z szafą obciążeniową (szafa nie jest objęta tym wyposażeniem), może uzyskać test zdolności załączania i wyłączania oraz normalną próbę trwałości działania wtyczek, gniazd i przełączników do domowych i podobnych stałych instalacji elektrycznych.Celem badania jest sprawdzenie, czy przełączniki lub wtyczki i gniazda mogą wytrzymać uszkodzenia mechaniczne lub uszkodzenia zmęczeniowe podczas normalnej pracy.To, czy występuje adhezja kontaktowa, czy też występuje zjawisko bycia stacją włączania (wyłączania) przez długi czas, co jest kryterium oceny, czy próbka jest uszkodzona, czy nie.
Urządzenie jest przystosowane do prądu obciążenia mniejszego niż 25A wtyczki, gniazda, przełączniki przyciskane, przełączniki dźwigniowe, przełączniki kołyskowe.
Urządzenie jest wykonane ze stopu aluminium, płyty uszczelniającej ze stali nierdzewnej, napędzanej serwomotorem i śrubą kulową, sterowanej przez PLC, z 7-calowym kolorowym ekranem dotykowym i można ustawić parametry testowe, takie jak szybkość testowania i skoki na ekranie dotykowym.
Parametry techniczne:
| Nie. | Pozycja | Parametry |
| 1 | Moc | 220 V ± 10 V, 50 Hz (lub zgodne z lokalnymi wymaganiami klienta w zakresie zasilania) |
| 2 | Stacja | 3 stacje synchroniczne |
| 3 | Interfejs operacyjny | 7-calowy kolorowy ekran dotykowy LCD |
| 4 | Tryb jazdy | silnik serwo + śruba kulowa |
| 5 | Układ sterowania | System sterowania PLC |
| 6 | Czasy testów | 0 ~ 999999 razy, można ustawić |
| 7 | Czas przewodzenia | 0 ~ 99,9 s, można ustawić |
| 8 | Zamknij czas | 0 ~ 99,9 s, można ustawić |
| 9 | Udar testowy | Liniowy: 0 ～ 100 mm, można ustawić |
| 10 | Test prędkości | Liniowy: 0 ~ 200 mm / s, można ustawić |
| 11 | Ciśnienie atmosferyczne | 80 ～ 106kpa |
| 12 | Temperatura otoczenia | 5 ～ 40 ° C |
| 13 | Wilgotność względna | (20 ~ 90)% RH |
| 14 | Użyj środowiska | Nie wymaga gwałtownych wstrząsów, wibracji, zakłóceń elektromagnetycznych, kurzu, materiałów wybuchowych, gazów korozyjnych, wymaga dobrego miejsca odprowadzania ciepła |
| 15 | Wymiary i waga | L * W * H = 960 * 730 * 600 mm, 160 kg |
