System testowania żywotności przełącznika z gniazdem wtykowym 3 stacje synchroniczne IEC 60669-1
| Applied Standard: | IEC 60669-1, IEC 60884-1, IEC 61058-1 itd. | Load Power: | Szafa obciążenia rezystancyjnego, indukcyjnego i pojemnościowego |
| Test Station: | 3 liniowe stacje synchroniczne | Test Specimen: | Wtyki, gniazda, przełączniki liniowe |
| Control Method: | Mitsubishi PLC | Display Mode: | 7-calowy kolorowy ekran dotykowy |
| Drive Mode: | Silnik serwo Panasonic | Linear Stroke: | 0-100 mm regulowany |
| High Light: | System testowania żywotności przełączników gniazdowych,System testowania żywotności przełączników IEC 60669-1,System testowania żywotności przełączników Mitsubishi PLC |
||
IEC60669-1 3 stacje synchroniczne Przełącz system testowania żywotności
Przegląd systemu:
Ten system testowy spełnia wymagania IEC60669-1, klauzula 18 i 19, IEC 60884-1: 2013, klauzula 20, 21, rysunek 16, IEC 61058-1, IEC60065:2014, klauzula 14.7 i 15.1, itd.

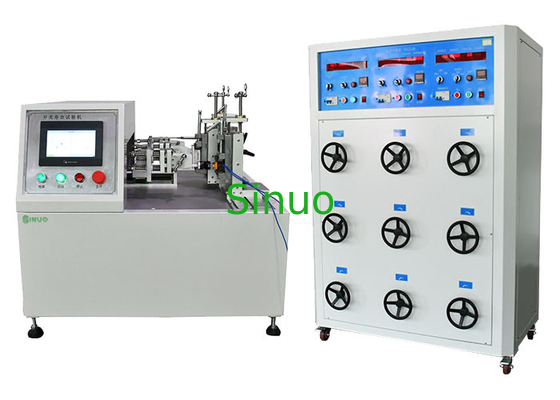

System testujący składa się z jednego urządzenia do testowania wstawiania i wyjmowania oraz jednej 3-stanowiskowej szafy ładunkowej.Sprzęt testowy do wkładania i wyjmowania współpracuje z szafą ładunkową, może przeprowadzić test zdolności do robienia i łamania oraz test wytrzymałości normalnej pracy wtyczek, gniazd i przełączników do domowych i podobnych stałych instalacji elektrycznych.Celem testowania jest sprawdzenie, czy przełączniki lub wtyczki i gniazda mogą wytrzymać uszkodzenia mechaniczne lub awarię zmęczenia elektrycznego podczas normalnej pracy.Czy występuje adhezja kontaktowa, czy też występuje zjawisko długiego przebywania na stanowisku włączenia (wyłączenia), co jest kryterium oceny, czy próbka jest nadmiernie uszkodzona, czy nie.
System testujący ma 3 stacje synchroniczne, które mogą synchronicznie testować przełączniki liniowe, wtyczki i gniazdka, automatycznie zatrzyma się i zaalarmuje, jeśli jedna ze stacji działa nienormalnie, a inne stacje działają normalnie.System jest przystosowany do prądu obciążenia poniżej 25A wtyki, gniazda, przełączniki przyciskane, przełączniki kołyskowe.
Parametry techniczne:
| Nie. | Przedmiot | Parametry |
| 1 | Moc | 220 V ± 10 V, 50 Hz (lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta) |
| 2 | Stacja | 3 stacje synchroniczne |
| 3 | Interfejs operacyjny | 7-calowy kolorowy ekran dotykowy LCD |
| 4 | Tryb jazdy | Silnik serwo + śruba kulowa |
| 5 | Układ sterowania | System sterowania PLC |
| 6 | Czasy testu | 0～999999 razy, można ustawić |
| 7 | Czas przewodzenia | 0 ~ 99,9 s, można ustawić |
| 8 | Czas zamknięcia | 0 ~ 99,9 s, można ustawić; |
| 9 | Skok próbny | Liniowy: 0～100mm, można ustawić |
| 10 | Test prędkości | Liniowy: 0～200mm/s, można ustawić |
| 11 | Napięcie obciążenia | 0～300V |
| 12 | Wczytaj obecną | 0～30A |
| 13 | Współczynnik mocy | 0,3～0,98 |
| 14 | Typ obciążenia | Rezystancyjne, indukcyjne, pojemnościowe trzy w jednym, przełączalne |
| 15 | Obciążenie pojemnościowe | 70 uf, 140 uf, 7.3 uf można przełączać |
| 16 | Ciśnienie atmosferyczne | 80～106kpa |
| 17 | Temperatura otoczenia | 5～40°C |
| 18 | Wilgotność względna | (20～90)% wilgotności względnej |
| 19 | Użyj środowiska | Nie wymaga gwałtownego wstrząsania, wibracji, zakłóceń elektromagnetycznych, kurzu, materiałów wybuchowych, gazów korozyjnych, wymaga dobrego miejsca rozpraszania ciepła |
