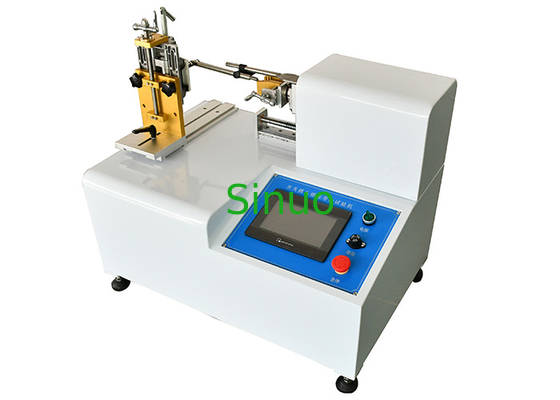

Tester normalnej żywotności przełączników samoblokujących IEC 60669-1

IEC 60884-1 IEC 60669-1 Wtyczki Gniazda Przełączniki Normalna praca Tester żywotności

Przegląd wyposażenia:

Sprzęt testowy ma jedną stację sygnałową, która może testować przełączniki liniowe, w tym przełączniki samoblokujące, wtyczki i gniazdka, poprzez wymianę różnych przykładowych uchwytów.

To urządzenie jest zgodne ze standardowymi warunkami IEC60669-1, klauzula 18 i 19, IEC 60884-1: 2013, klauzula 20, 21, rysunek 16, IEC 61058-1, IEC60065:2014 klauzula 14.7 i 15.1 itd.

Współpracując z szafą ładunkową (szafa ładunkowa nie wchodzi w skład tego sprzętu), można przeprowadzić test zdolności do wykonania i rozłączenia oraz test trwałości normalnej pracy wtyczek, gniazd i przełączników w domowych i podobnych stałych instalacjach elektrycznych.Celem testowania jest sprawdzenie, czy przełączniki lub wtyczki i gniazda mogą wytrzymać uszkodzenia mechaniczne lub awarię zmęczenia elektrycznego podczas normalnej pracy.Czy występuje adhezja kontaktowa, czy też występuje zjawisko długiego przebywania na stanowisku włączenia (wyłączenia), co jest kryterium oceny, czy próbka jest nadmiernie uszkodzona, czy nie.

Urządzenie jest przystosowane do prądu obciążenia poniżej 25A wtyki, gniazda, przełączniki przyciskane, przełączniki dźwigniowe, przełączniki kołyskowe.

Urządzenie wykonane jest ze stojaka ze stopu aluminium, płyty uszczelniającej ze stali nierdzewnej, napędzanej silnikiem serwo i śrubą kulową, sterowaną przez PLC, z 7-calowym kolorowym wyświetlaczem dotykowym i można ustawić parametry testowe, takie jak szybkość testowania i uderzenia na ekranie dotykowym.

Parametry techniczne:

Nie.	Przedmiot	Parametry
1	Moc	220 V ± 10 V, 50 Hz (lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta)
2	Stacja	Pojedyncza stacja (można dostosować)
3	Interfejs operacyjny	7-calowy kolorowy ekran dotykowy LCD
4	Tryb jazdy	silnik serwo + śruba kulowa
5	Układ sterowania	System sterowania PLC
6	Czasy testu	0～999999 razy, można ustawić
7	Czas przewodzenia	0 ~ 99,9 s, można ustawić
8	Czas zamknięcia	0 ~ 99,9 s, można ustawić;
9	Skok próbny	Liniowy: 0～100mm, można ustawić
10	Test prędkości	Liniowy: 0～200mm/s, można ustawić
11	Ciśnienie atmosferyczne	80～106kpa
12	Temperatura otoczenia	5～40°C
13	Wilgotność względna	(20～90)% wilgotności względnej
14	Użyj środowiska	Nie wymaga gwałtownego wstrząsania, wibracji, zakłóceń elektromagnetycznych, kurzu, materiałów wybuchowych, gazów korozyjnych, wymaga dobrego miejsca rozpraszania ciepła
15	Wymiary i waga	L * W * H = 960 * 730 * 600 mm, 160 kg





Testowanie normalnej pracy przełącznika samoblokującego
