MOQ: | 1 |
Cena £: | Customized |
Standardowe Opakowanie: | sklejka |
Okres dostawy: | 20 dni |
Metoda płatności: | L / C, T / T, Western Union, MoneyGram |
Wydajność dostaw: | 20 zestawów miesięcznie |
Aparatura do badania maksymalnej minimalnej siły wyciągania łącznika IEC 60320-1
Przegląd wyposażenia:
Urządzenie do badania wyciągania łącznika zostało zaprojektowane i wyprodukowane zgodnie z normą IEC60320-1 klauzula 16 i rysunek 12. Służy do sprawdzania maksymalnej siły wyciągania łącznika urządzeń elektrycznych.Minimalną siłę ściągania uzyskuje się poprzez włożenie jednostopniowego zatrzasku w trybie ręcznym.
Charakterystyka techniczna:
A. Źródło zasilania: 120 V, 50/60 Hz
B. Tabela dopasowania maksymalnej i minimalnej siły wyciągania łącznika
C. Tabela maksymalnych sił ściągających łącznika
Maksymalna siła ściągająca | Główne ciężary | Uzupełnij ciężary |
50N | 45N (z hakiem) | 5N |
60N |
45N (z hakiem) + 4N + 5N |
6N |
Uwaga: ciężar haka jest wliczony w ciężarek 45N. |
D. Tabela minimalnych sił ściągających łącznika
Minimalna siła ściągająca | Ciężary |
1,5N | Ciężar 1,5 N i przewód pod napięciem 10 A i uziemienie jednostopniowy zatrzask |
2N | Waga 2N i 10A przewód pod napięciem i uziemienie jednostopniowy zatrzask |
Uwaga: ciężar zatrzasku jednostopniowego jest wliczony w odpowiednią wagę. |
E. Ze standardowymi urządzeniami odpornymi na wysoką temperaturę 10 A, 10 A i 16 A bardzo odpornymi na wysoką temperaturę.
Charakterystyka strukturalna:

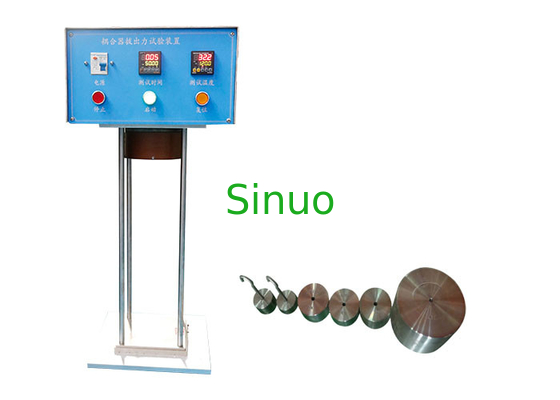

Urządzenie składa się z szafy sterowniczej, płyty montażowej, nagrzewnicy, wlotu urządzenia elektrycznego (w standardzie wloty urządzeń elektrycznych odpornych na wysoką temperaturę 10A, bardzo gorących 10A i 16A), haków obciążników, obciążników uzupełniających i ciężarka głównego.
Przymocuj wloty urządzenia elektrycznego do płyty podłogowej C urządzenia grzewczego, jak pokazano na rysunku, spraw, aby kołki wlotu urządzenia elektrycznego były skierowane pionowo, a wolne końce kołków były skierowane w dół.Wybierz odpowiednią masę zgodnie z odpowiednią próbką, włóż złącze próbki do wlotu urządzenia elektrycznego, zawieś odpowiednią masę na końcu przewodu złącza próbki.Nie należy potrząsać łącznikiem próbki podczas zawieszania ciężarka głównego i pozwolić, aby ciężarek uzupełniający spadł z wysokości 5 cm na ciężarek główny, złącze próbki nie powinno być zatrzymywane we wlotach urządzenia elektrycznego.W przypadku złączy próbki w warunkach badania odporności na gorąco i bardzo gorąco, należy włączyć funkcję ogrzewania, a następnie przeprowadzić test maksymalnej siły wyciągania po osiągnięciu przez temperaturę ustawionej wartości.
