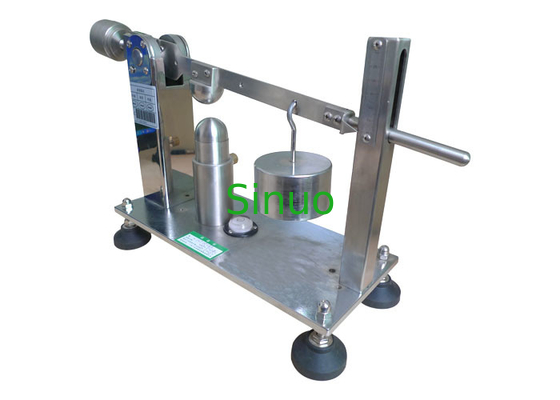

IEC 60320-1 Rysunek 20 Aparatura do badania ciśnienia na bandażach 40N
| Applied Standard: | IEC60320-1 | Applied Clause: | Punkt 23.4 |
| Standard Figure: | Rysunek 20 | Applied Force: | 40N ± 2N |
| Test Time: | Czas na test | Operation Method: | Ręczna obsługa |
| High Light: | IEC 60320-1 Rysunek 20 Aparatura,osłony 40N Rysunek 20 Aparatura |
||
IEC 60320-1 Rysunek 20 Aparatura do badania ciśnienia na osłonach
Przegląd wyposażenia:
Urządzenie do prób ciśnieniowych na bandażach jest produkowane zgodnie z normą IEC60320-1, punkt 23.4 i rysunek 20.
Służy do badania wytrzymałości mechanicznej natynkowych wlotów urządzeń z metalową osłoną.
Wloty urządzeń przeznaczone do montażu powierzchniowego i posiadające metalową osłonę są ściskane w odpowiednim aparacie badawczym, którego przykład pokazano na rysunku 20. Sferyczny koniec szczęk ma promień 20 mm ± 1 mm.Siłę 40 N ± 2 N należy przyłożyć przez 60 s ± 6 s przez szczęki do najbardziej niekorzystnego punktu w połowie wysokości zewnętrznej powierzchni bandaża, w kierunku prostopadłym do osi bandaża.Po teście nie powinno dojść do odkształcenia ani poluzowania osłony, które mogłoby wpłynąć negatywnie na dalsze korzystanie z wlotu urządzenia.
Charakterystyka techniczna:
| Stacja testowa | Pojedynczy |
| Promień górnego i dolnego uchwytu | SR20mm |
| Regulowany skok górny i dolny | 0-50 mm |
| Zastosowana siła | 40N ± 2N |
| Czas na test | 60S |
| Metoda badania | Ręcznie |
