Aparatura do badania uszkodzeń zacisków UL498 Rysunek 129.1 ~ 129.2
| Applied Standard: | UL498: 2001 | Applied Clause: | Zbiorniki płukane i niezależne |
| Applied Specimen: | Klauzula 129 | Applied Figure: | Rysunek 129.1 ~ 129.2 |
| Pin Material: | stal narzędziowa | Test Weight: | 8 uncji (0,23 kg) |
| High Light: | UL498 Aparatura do testowania uszkodzeń zacisków,klauzula 129 Aparatura do testowania uszkodzeń zacisków |
||

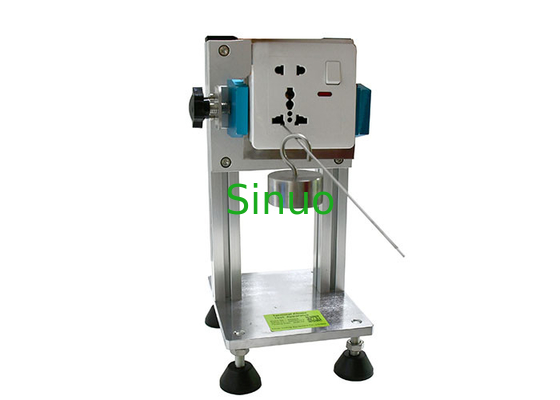

Aparatura do testowania uszkodzeń zacisków UL498
Przegląd wyposażenia:
Niniejsze urządzenie do badania nadużyć zacisków zostało wyprodukowane zgodnie z UL498: 2001 klauzula 129 i rysunki 129.1 ~ 129.2.
Za pomocą tego przyrządu testowego należy przetestować przenośne i niezależne zbiorniki o kon fi guracji 5-15R, 5-20R, 6-15R lub 6-20R, używane do testów wprowadzania i utrzymywania przewodnika oraz testu wciskania przewodów.
Procedury testowe:
Proszę odnieść się do UL498: 2001 Klauzula 129:
Każde naczynie mocuje się w urządzeniu badawczym czołem w płaszczyźnie pionowej.Kołek testowy należy następnie całkowicie wsunąć w otwór zacisku ″ Push-In ″.Odważnik o masie 8 uncji (0,23 kg) powinien być stopniowo zawieszany na bolcu testowym w odległości 6 cali (152 mm) od płaszczyzny otworu zacisku.Obciążnik należy przyłożyć przez jedną minutę, po czym należy go zdjąć.Nałożenie ciężarka należy powtórzyć z pojemnikiem obróconym o 90, 180 i 270 stopni, w sumie cztery razy na pojemnik.
Parametry techniczne:
Konstrukcja i wymiary aparatury do badania nadużyć zacisków są produkowane według następujących standardowych rysunków:
