Podstawowe właściwości
Miejsce pochodzenia: Chiny
Nazwa marki: Sinuo
Orzecznictwo: Calibration Certificate(cost additional )
Numer modelu: SN2112
Nieruchomości handlowe
Minimalna ilość zamówienia: 1 zestaw
Cena: negocjowalne
Warunki płatności: L / C, T / T
Możliwość zaopatrzenia: 20 zestawów / miesiąc
Dane techniczne
Test Sample: Zaciski bezśrubowe Test Content: Odchylenie i spadek napięcia
Deflection Angle: 0–360 ° Deflection Force: 0,25 N, 0,5 N, 1,0 N.
Deflection Direction: 12 kierunków Test Current: Max. Max. 100A 100 A.
Standard & Clause: IEC60884 Klauzula 12.3.12 Standard Figure: Rysunek 12
High Light:

Aparatura do badania ugięcia zacisków 100A

,

Aparatura do badania ugięcia zacisków IEC 60884-1

,

Aparatura do badania ugięcia zacisków bezśrubowych

Opis produktu

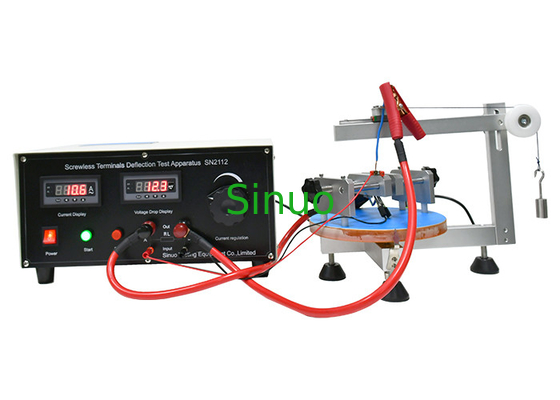

IEC 60884-1 Urządzenie do testowania odkształceń bezśrubowych zacisków





To urządzenie jest zgodne z normą IEC 60884-1:2013, klauzula 12.3.12 i rysunek 12, służy do sprawdzania, czy bezśrubowe zaciski połączone sztywnym przewodem stałym pozostają zaciśnięte, nawet jeśli zostały odgięte podczas normalnej instalacji.Odchylanie przewodu i pomiar spadku napięcia w celu sprawdzenia zdolności zaciskania zacisków bezśrubowych i wydajności styku.

Urządzenie jest łatwe w obsłudze, prąd obciążenia jest regulowany, przykładowy uchwyt jest wykonany zgodnie ze standardowymi wymaganiami.



Parametry techniczne:



Nazwa parametrów Dane parametrów
Kąt ugięcia

0-360°

(w urządzeniu znajduje się wskaźnik kąta)

Kierunek ugięcia

W dowolnym z 12 kierunków różniących się od siebie o 30° ± 3°

(ręcznie odchylany)

Siła ugięcia 0,25N, 0,5N, 1,0N
Przyłożony kierunek siły Force Prostopadle do nieodgiętego przewodu
Prąd testowy Maks.100A
Akcesoria Zaciski wejściowe napięciowe i zaciski wyjściowe prądowe
Zasilacz Dopasuj lokalne wymagania dotyczące zasilania klienta


Przykładowa instalacja:

1. Na obu końcach zacisków bezśrubowych wkłada się oddzielnie dwie warstwy izolacyjne (około 150 mm).

2. Umieścić zaciski bezśrubowe w oprawie, prostopadłość przewodu powinna pokrywać się ze środkiem podstawy.Przewód górny przechodzi przez otwory w płytce siłowej, przewód dolny nie powinien dotykać podłogi, następnie zacisnąć części zaciskowe.
3. Poluzuj uchwyt mocujący kolumny nośnej i przesuń poprzeczkę w górę iw dół tak, aby odległość od końca zacisku do płytki siłowej wynosiła 100 mm.Poprzeczka musi być utrzymywana poziomo.

4. Czerwony zacisk wyjścia prądowego testera spadku napięcia zaciskamy na górnym przewodzie, a czerwony zacisk wejścia pomiaru spadku napięcia zaciskamy w pobliżu zacisku, a następnie zawieszamy na ciężarku.

5. zaciśnięty na dolnym przewodzie, a czarny zacisk wejścia pomiaru spadku napięcia zaciśnięty w pozycji przy zacisku.

6. Obróć podstawę gramofonu, każdy obrót wynosi 30 °, punktem wyjścia powinno być miejsce, w którym przewodnik jest w stanie naturalnym.
