IEC 62368-1 Załącznik S Aparatura do badania spalania w poziomie i pionie
| Applied standard: | IEC 62368-1 | Applied clause: | Załącznik S |
| Gas pressure: | 0,1 MPa | Power/grade: | Przełączanie podwójnej mocy 50 W i 500 W |
| Control method: | Sterowanie PLC | Test angle: | 50W: 0°,45°; 50W: 0°,45°; 500W: 20° 500W: 20° |
| High Light: | Aparatura do badania spalania IEC 62368-1,Aparatura do badania spalania w poziomie,Aparatura do badania spalania z załącznika S |
||

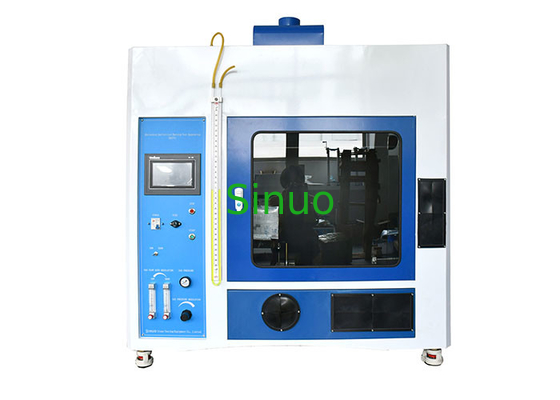

IEC 62368-1 Załącznik S Aparatura do badania spalania w poziomie i w pionie
Informacje o produkcie:
Aparatura do badania spalania poziomego i pionowego jest wymagana przez IEC 62368-1:2018 załącznik S, IEC 60950:2013, punkt 4.7.3, IEC60065:2014, punkt 14.1, 20.2.1, 20.2.4, załącznik G, IEC60335-1 punkt 30 itp.
Ma również zastosowanie w poziomym, pionowym teście palności względnej charakterystyki spalania tworzyw piankowych o gęstości nie mniejszej niż 250kg/m zgodnie z metodą badania ISO845.
Symuluje wpływ płomienia we wczesnym stadium, gdy wokół produktów elektrycznych i elektronicznych wybuchnie pożar, aby ocenić stopień zagrożenia zapłonem.Stosowany jest głównie w próbkach z tworzyw sztucznych i innych materiałów niemetalicznych, materiałach stałych.Ma ona również zastosowanie w poziomym, pionowym teście palności względnej charakterystyki spalania tworzyw piankowych o gęstości nie mniejszej niż 250 kg/m zgodnie z metodą badania ISO845.
Parametry techniczne:
| Zastosowany standard | IEC 62368-1 |
| Zastosowana klauzula | Załącznik S |
| Napięcie robocze | 220V/50Hz |
| Moc/klasa | Przełączanie podwójnej mocy 50 W i 500 W |
| Metoda kontroli | Sterowanie PLC, 7-calowy kolorowy ekran dotykowy, z pilotem na podczerwień |
| Nadmuchowy palnik | Średnica wewnętrzna: Φ9,5 ± 0,3 mm, długość: 100 mm, wykonana z mosiądzu |
| Ciśnienie gazu | 0,1 MPa |
| Przepływ gazu | 50W:105±5ml/min lub 18±1mm;500W:965±30ml/min lub 117±3mm,regulacja przepływomierza |
| Manometr typu U wysokość słupa wody przeciwciśnienia |
50W:10mm;500W: 125±5mm |
| Kąt testowy |
50W: 0°,45°;500W: 20° |
| Czas palenia | 0-9999X0.1S można ustawić; |
| Czas palenia | 0-9999 razy, można wstępnie ustawić; |
| Płomień szczątkowy/Pożar szczątkowy | 0-9999X0.1S może być wyświetlany |
| Kalibracja płomienia testowego | Miedziana głowica do pomiaru temperatury: 50 W: Ф 5,5 mm ± 0,01 mm, waga przed wierceniem 1,76 ± 0,01 g； 500 W: Ф 9 mm ± 0,01 mm, waga przed wierceniem 10 ± 0,05 g |
| Termopara: Amerykańska oryginalna zbroja Omega φ0.5 zbroja niklowo-chromowo-niklowo-aluminiowa K-termopara, odporność na temperaturę 1100° | |
| Odległość między portem palnika Bunsena a miedzianym blokiem pomiaru temperatury: 50 W: 10 ± 1 mm;500W: 55±1mm | |
| Wysokość płomienia: 50 W: 20 ± 2 mm (nie ma płomienia wewnętrznego i zewnętrznego);500 W: płomień wewnętrzny: 40 ± 2 mm, płomień zewnętrzny: 125 ± 10 mm | |
| Czas narastania temperatury od 100±2° do 700°±3°50W: 44±2S;500W: 54±2S | |
| Oświetlenie | Wyposażony w oświetlenie w komorze testowej, ze sterowaniem |
| Komora testowa i wymiar | > 0,75 kostka, czarna do zabudowy, z wentylatorem wyciągowym, wymiary:1100*550*1200mm, 140kg |
