Klauzula Y.5 IPX3 do IPX6 Aparat do testowania rozpylania wody IEC 62368-1
| Applied standard: | IEC 62368-1 | Applied clause: | Y.5 |
| IP code test range: | IPX3/4~IPX6 | Control Method: | PLC i ekran dotykowy |
| Turntable Diameter: | Φ600mm | Water Jet Direction: | 2,8 m |
| Water Tank: | 500L | Pressure Gauge: | 0 ~ 0,25 MPa |
| High Light: | Aparat do badania rozpylania wody IPX6,aparat do badania rozpylania wody z klauzulą Y.5,aparat do badania rozpylania wody IEC 62368-1 |
||
IEC 62368-1 Klauzula Y.5 IPX3 do IPX6 Aparat do badania natrysku wodnego
Informacje o produkcie:
System testujący jest wymagany przez normę IEC 62368-1:2018, klauzula Y.5, itp. Służy do weryfikacji właściwości ochronnych obudowy produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, sprzętu AGD, uszczelek i lamp pod strumieniem wody na stopniach IPX3, IPX4, IPX5 i IPX6.

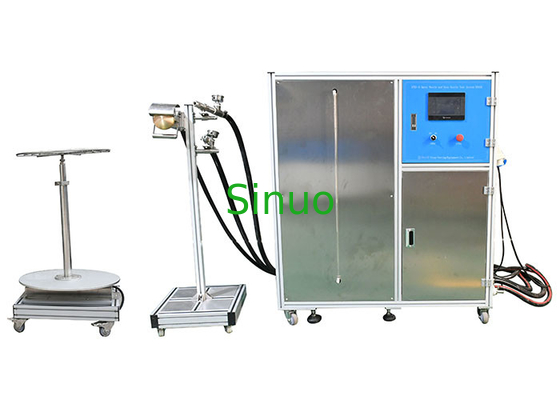

Całe urządzenie testowe składa się z jednego zestawu dysz rozpylających IPX3, IPX4, jednego zestawu dysz strugowodnych, szafy sterowniczej elektrycznej zintegrowanej ze zbiornikiem wody, wspornika dysz oraz stołu obrotowego.Próbkę umieszcza się na stole obrotowym, który wprawia się w ruch obrotowy przez silnik napędzany z prędkością obrotową 1 obr/min, aby obudowa była spryskiwana ze wszystkich możliwych kierunków strumieniem wody ze standardowej dyszy testowej.Elektryczna część sterująca i zbiornik na wodę są zintegrowane.Cały ten system przyjmuje otwartą strukturę.
Parametry techniczne:
| Zastosowany standard | IEC 62368-1 | |
| Zastosowana klauzula | Y.5 | |
| Zasilanie dla tego sprzętu | Trójfazowy AC 380V, 50Hz, 4KW | |
| Zasilanie próbki | AC220V, 16A | |
| Czujniki natężenia przepływu LWGYD-4 | Zakres przepływu: 0,667-4,167 l/min, wyjście impulsowe | |
| Duża pompa wodna |
Marka: Południe, nr modelu: CHL8-50, 380VAC, 50Hz, 2,2kw Stopień ochrony: IP55 Klasa izolacji: F |
|
| Zakres testowy kodu IP | Test dyszy węża IPX5, test dyszy węża IPX6, test dyszy natryskowej IPX3/4 | |
|
Dysza natryskowa IPX3/4
|
Liczba otworów natryskowych | 121 sztuk, średnica otworu: φ0,5 mm |
| Przepływ testowy | 10±0,5 l/min | |
| Czas na test | Ustaw zgodnie ze standardem testowym (zakres 1-9999 sekund), jednostka to: sekunda | |
| Ciśnienie próbne | 50-150kPa | |
| IPX5 | Średnica otworu dyszy | 6,3 mm |
| Przepływ testowy | 12,5 ± 0,625 l/min | |
| Czas na test | Ustaw zgodnie ze standardem testowym (zakres 1-9999 sekund), jednostka to: sekunda | |
| Ciśnienie próbne | Wyreguluj IPX5 około 30kpa zgodnie z określonym przepływem wody | |
| Odległość testowa | Odległość od dyszy do środkowej powierzchni obrotnicy, standardowo wymaga 2,5-3m | |
| IPX6 | Średnica otworu dyszy | 12,5 mm |
| Przepływ testowy | 100±5L/min | |
| Czas na test | Ustaw zgodnie ze standardem testowym (zakres 1-9999 sekund), jednostka to: sekunda | |
| Ciśnienie próbne | Dostosuj IPX6 około 100kpa zgodnie z określonym przepływem wody | |
| Odległość testowa | Odległość od dyszy do środkowej powierzchni obrotnicy, standardowo wymaga 2,5-3m | |
| Obrotnica | 1-5r/min, można ustawić | |
| Kontrola | PLC i 7-calowy ekran dotykowy | |
