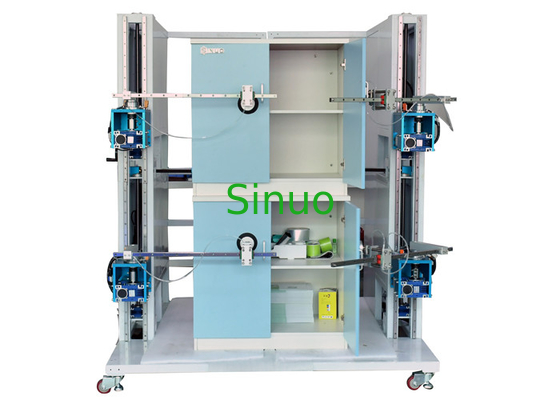

IEC 62552 4 stacje Automatyczna maszyna do testowania otwierania i zamykania drzwi szafy

IEC 62552 4 stacje Automatyczna maszyna do testowania otwierania i zamykania drzwi szafy

MOQ: 1 ZESTAW
Cena £: negocjowalne
Standardowe Opakowanie: Standardowa skrzynka ze sklejki eksportowej
Okres dostawy: 30 dni
Metoda płatności: T/T
Wydajność dostaw: 10 zestawów/miesiąc
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Sinuo
Orzecznictwo
Calibration Certificate(cost additional )
Numer modelu
SN1201B
Standard:
IEC62552:2015
kolumna:
2 kolumny
Projekt testowy:
Test wytrzymałości i zamachu
Operacja:
Ekran dotykowy Weinview 7”
ROZMIAR:
można dostosować
Taca na wagę:
4 zestawy do testu otwierania drzwi 50N
Struktura pozycjonowania:
3 zestawy
Gwarancja:
1 rok
Sterowanie elektryczne:
Inteligentne sterowanie Mitsubishi PLC
Tryb jazdy:
Silnik serwo + precyzyjny reduktor, cylinder
Podkreślić:

Maszyna do testowania otwierania i zamykania drzwi

,

maszyna do testowania otwierania i zamykania IEC 62552

Opis produktu



IEC 62552 4 stacje Automatyczna maszyna do testowania otwierania i zamykania drzwi szafy



Standard:

W pełni automatyczna maszyna do testowania otwierania i zamykania drzwi szafy została zaprojektowana i wyprodukowana zgodnie z normą IEC62552: 2015 i wymaganiami klienta.



Parametr techniczny

Nie. Projekt Zawartość
1 Źródło zasilania wejściowego AC220V 50Hz, 5kW
2 Sterowanie elektryczne Inteligentne sterowanie Mitsubishi PLC
3 Interfejs operacyjny Weinview 7-calowy kolorowy ekran dotykowy interfejsu człowiek-maszyna
4 Tryb jazdy

Test otwierania i otwierania i zamykania drzwi: serwomotor + precyzyjny reduktor

Test zatrzaskiwania drzwi: Cylinder

5 Zakres próbki Ten sam typ próbki jak na rysunku 2: WDH=(0,4~1,0m)×(0,4~1,0m) ×(0,6~2,0m)
6 Projekt testowy

1. Test wytrzymałości otwierania i zamykania drzwi szafy (w tym otwieranie w lewo, otwieranie w prawo i otwieranie do połowy)

2. Test otwierania drzwi 50N

7 Stacja testowa 1 stanowisko robocze, może testować szafę, kompatybilną z szafą otwieraną w lewo, w prawo i poprzecznie, 4 ramiona robota mogą działać niezależnie lub jednocześnie.
7 Kolumna 2 kolumny, podzielone na lewą kolumnę otwierania i zamykania drzwi oraz prawą kolumnę otwierania i zamykania drzwi, każda kolumna ma wbudowane górne i dolne dwa zestawy wahaczy napędzanych silnikiem, a wysokość przyssawki ramienia mechanicznego może być dostosowany do pozycji otwierania i zamykania drzwi
8 Manipulator 4 zestawy manipulatorów otwierania i zamykania drzwi (lewy górny, lewy dolny, prawy górny, prawy dolny), które mogą regulować pozycje otwierania i zamykania (czyli długość i wysokość są regulowane), odpowiednie do produktów drzwiowych o różnych wysokościach i szerokości;
9 Przyssawka Przyssawka, ciągła i stabilna adsorpcja, 4 zestawy
10 Taca na wagę 4 zestawy do testu otwierania drzwi 50N
11 Godziny otwarcia/zamknięcia drzwi Ustawienie ekranu dotykowego, regulowane od 0-999999, automatyczne wyłączanie po czasie przybycia
12 Kąt otwarcia Ustawienie ekranu dotykowego 0-120 ° do ± 0,1 °, regulowane
13 Otwórz/zamknij czas wstrzymania Ustawienie ekranu dotykowego, regulowane od 0-99999.9 S
14 Częstotliwość otwierania/zamykania 6-30 razy/min, ustawienie ekranu dotykowego, regulowane
15 Struktura pozycjonowania 3 zestawy, mocowanie boku i tyłu szafki
16 Wykrywanie kąta pochylenia drzwi Skonfiguruj czujnik kąta, komunikuj się z PLC, gdy korpus drzwi przekroczy wartość kąta ustawioną przez alarm podczas procesu testowego, urządzenie automatycznie wyświetli alarm i zatrzyma test
17 Rama Aby dopasować maksymalny zakres próbki, próbka jest montowana na dolnej płycie statywu
18 Funkcja pamięci awarii zasilania System posiada funkcję pamięci awarii zasilania, która może nadal gromadzić parametry akcji i czasy przed awarią zasilania.
19 Dane i krzywa Ekran dotykowy z wyświetlaniem krzywej kąta nachylenia i czasów uderzenia, dane można przeszukiwać
20 Ochrona Zatrzymanie awaryjne, wyciek, zwarcie, przeciążenie i inne zabezpieczenia bezpieczeństwa
21 Wymiar Stelaż: szerokość 1800* głębokość 1400* wysokość 2400mm, około 350kg





Wprowadzenie do jednostki testowej

Konstrukcja systemu opiera się na zasadzie modularyzacji i jest projektowana i produkowana w ścisłej zgodności z wymaganiami normy, a jednocześnie znormalizowany projekt i komponenty są wykorzystywane w jak największym stopniu.Upewnij się, że system ma optymalną wydajność i wsparcie techniczne. Zastosowanie serwonapędu zapewnia wysoką niezawodność i wyjątkowo długą żywotność całego systemu. Cały system ma przejrzyste funkcje, zwartą strukturę, piękny wygląd i rozsądny układ, co jest wygodne do konserwacji i codziennej konserwacji. Konstrukcja i produkcja sprzętu spełniają ogólne wymagania techniczne klienta dotyczące sprzętu. System można podzielić na następujące jednostki:

Napęd działania i jednostka manipulatora, framei jainteligentny elektroniczny system sterowania.


Cel, zasada i budowa aparatu
  1. Działanie otwierania drzwi: Przejedź ramieniem mechanicznym przez serwomotor, pociągnij miękką linę, aby napędzać drzwi zasysane przez przyssawkę, aby otworzyć się w kontrolowany sposób od 0° do 5 ~ 15°, a następnie proces swobodnego ruchu drzwi aby osiągnąć wymagany kąt.
  2. Czynność zamykania drzwi: Mechaniczne ramię jest napędzane przez serwomotor, dzięki czemu kółko dociskowe popycha drzwi do zamknięcia z 45 ° do 40 ~ 35 ° w kontrolowany sposób, po czym następuje swobodny ruch drzwi aż do ich zamknięcia.
  3. Każde otwarcie i zamknięcie drzwi to jeden cykl.
  4. Ruch wahadłowy drzwi 50N: Najpierw drzwi otwierają się pod kątem 90 ° (ograniczenie mechaniczne jest ustawione po wewnętrznej stronie drzwi), przyssawka jest adsorbowana na zewnętrznej warstwie szafki najdalej od zawiasu, a jeden koniec ssania Kubek jest połączony z obciążnikiem za pomocą liny stalowej, a obciążnik jest podnoszony przez cylinder.W ten sposób na drzwi przyłożona jest siła 50 N, dzięki czemu drzwi zmuszone są do wychylenia od 90° do maksymalnego kąta.Następnie użyj wahacza drzwi, aby przywrócić drzwi do granicy 90 ° i powtórz uderzenie 10 000 razy.
  5. Testowa konstrukcja maszyny: Jak pokazano na poniższym rysunku, przyjęto ogólną strukturę ramy, a próbkę umieszcza się na dolnej płycie urządzenia, tak aby względny ruch był naprężeniem wewnętrznym, a drżenie sprzętu zostało zmniejszone.Na płycie dolnej zainstalowane są dwie kolumny lewa i prawa, każda kolumna zawiera 2 zestawy mechanizmów otwierania i zamykania drzwi, jak pokazano na rysunku 1, które mogą wytrzymać test do czterech szafek;próbka jest taka, jak pokazano na rysunku 2.

IEC 62552 4 stacje Automatyczna maszyna do testowania otwierania i zamykania drzwi szafy 0

IEC 62552 4 stacje Automatyczna maszyna do testowania otwierania i zamykania drzwi szafy 1

Rysunek 2

IEC 62552 4 stacje Automatyczna maszyna do testowania otwierania i zamykania drzwi szafy 2
